3492平米住宅小区地板辐射采暖系统设计施工CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑设计面积：3491.93平方米
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计内容：采暖
- 冷热源：市政热网
- 采暖系统：热水辐射
- 项目所在地：新疆
附件详情
一、项目概要：
建筑面积3491.93m2。采暖总热负荷135.2KW。总阻力6900Pa...
二、采暖热源：
本楼用低温热水地板辐射采暖，热源为市政热网...
三、采暖系统：
采用低温地板辐射供暖...
图纸共8张。

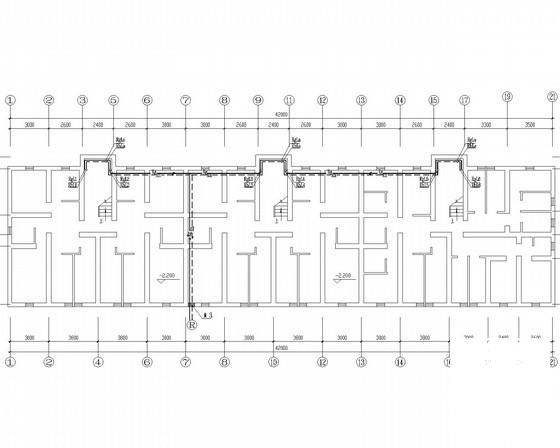

地下室采暖管道平面图

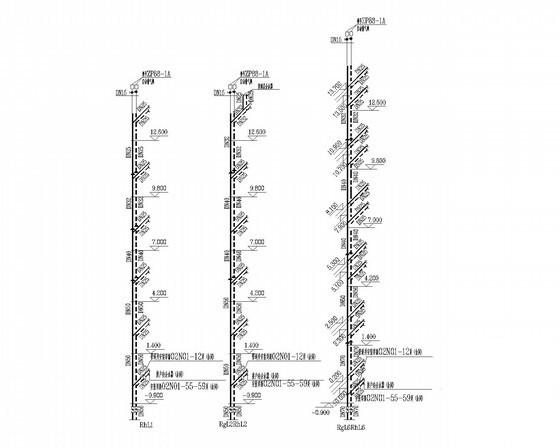

采暖系统图

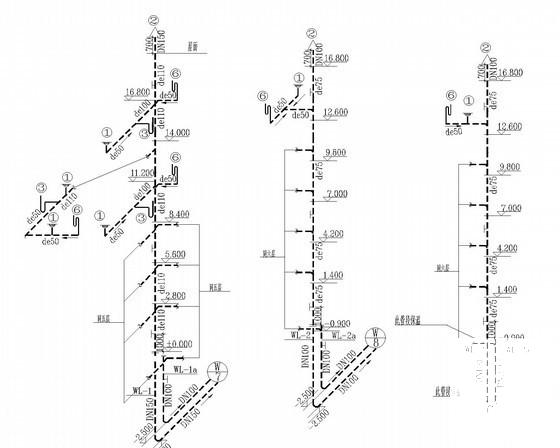

排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

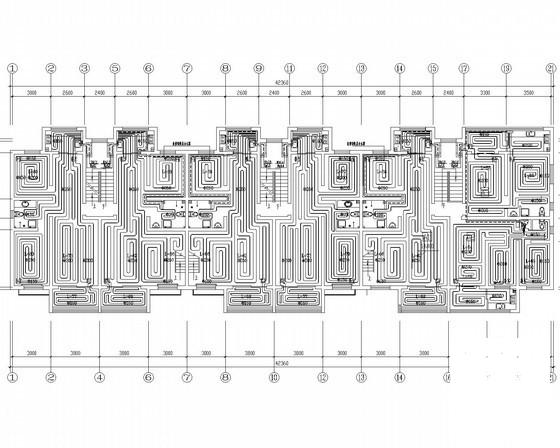

地板辐射采暖施工 - 1 -
地板辐射采暖施工 - 2 -
地板辐射采暖施工 - 3 -
地板辐射采暖施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.91 MB
- 收藏次数：0
-
文件名称：
附件-995858885657580657005.rar
