4层8453平米敬老院扩建项目地板辐射采暖系统施工CAD图纸
- 设计详细说明：有
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑设计面积：8453.7平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 设计内容：采暖,冷热源
- 冷热源：市政热网
- 采暖系统：热水辐射
- 项目所在地：山东
附件详情
一、项目概要：
项目位于山东省，建筑面积8453.7平方米，地上4层...
二、热源：
热源为服务站内换热站提供的热水，供水温度50，回水温度40...
三、采暖系统：
采用低温热水地板辐射采暖系统...
图纸共21张。

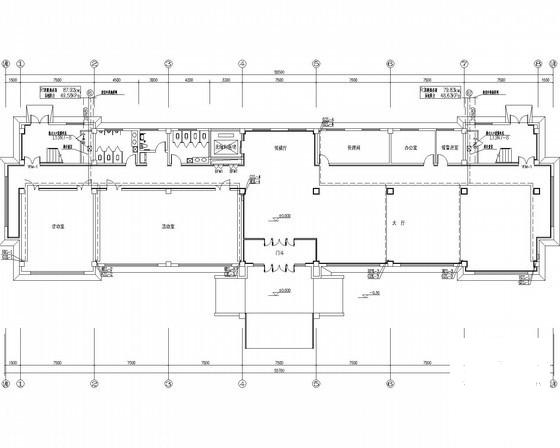

采暖干管平面图

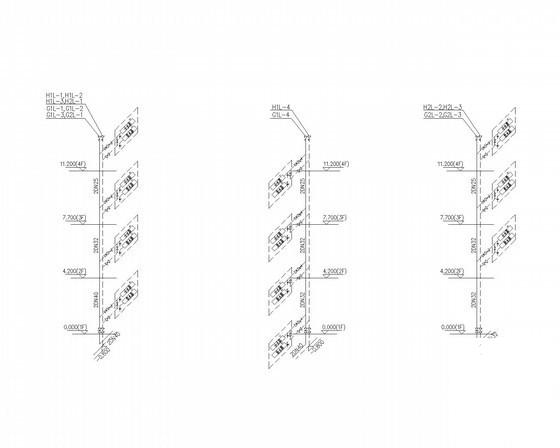

采暖干管系统图

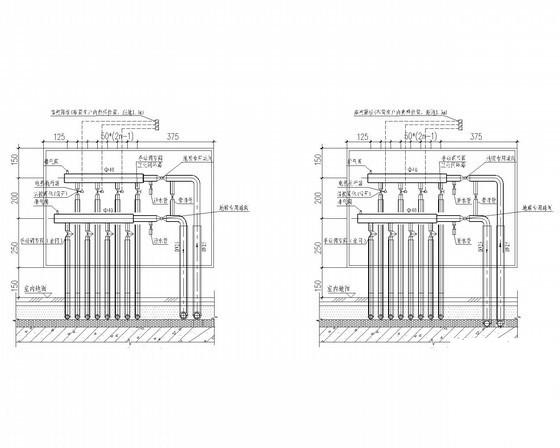

分集水器大样
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

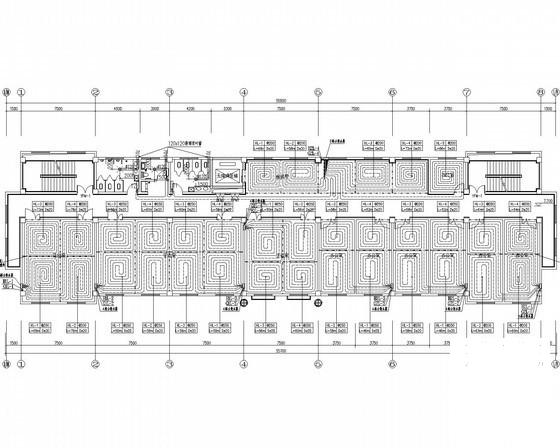

地板辐射采暖施工 - 1 -
地板辐射采暖施工 - 2 -
地板辐射采暖施工 - 3 -
地板辐射采暖施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：3.01 MB
- 收藏次数：0
-
文件名称：
附件-995858880088595505875.rar
