敬老院暖通施工CAD图纸

一.采暖系统设计:

2:地板辐射采暖采用双立管异程系统.

1:该项目由锅炉房提供热源及稳压设备,采用地板辐射采暖形式.

3:供水温度为:60%%DC,回水温度为:50%%DC;面积热指标为:50W/M2

热负荷总为:25KW系统资用压力为45KPa.

4:系统工作压力不大于:0.4MPa,试验压力为:0.6MPa.

二.管道系统安装:

1:加热管采用De20的PERT(壁厚为2毫米)塑料管,采暖干管及立管采用

焊接钢管,立管至分水器采用稳态热水PP-R管。

2:除污器型号为:DB-GL.

3:阀门:管径小于等于DN25的采用铜截止阀,其余采用闸阀.

4:焊接钢管管径小于或等于DN32采用螺纹连接,管径大于DN32采用焊接.

三.图纸展示

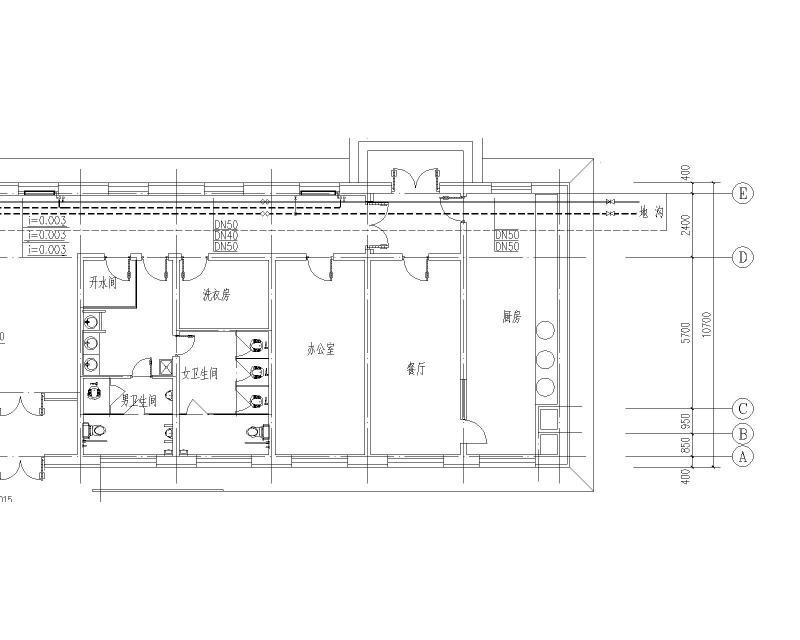

采暖干管平面图

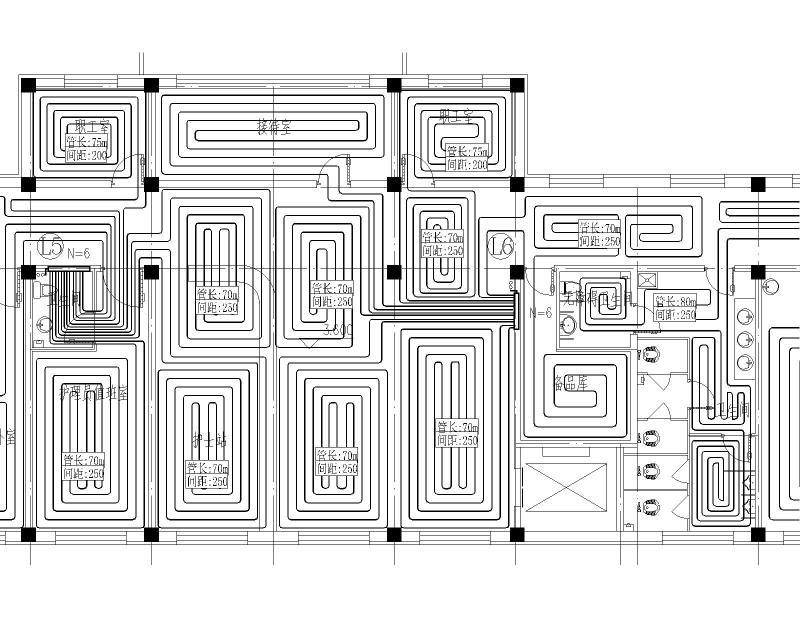

二层采暖平面图

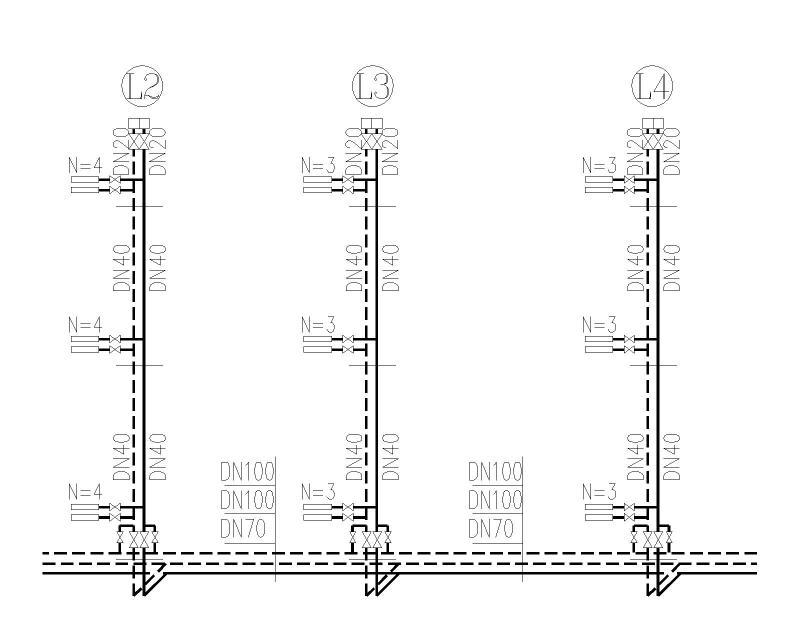

采暖系统图

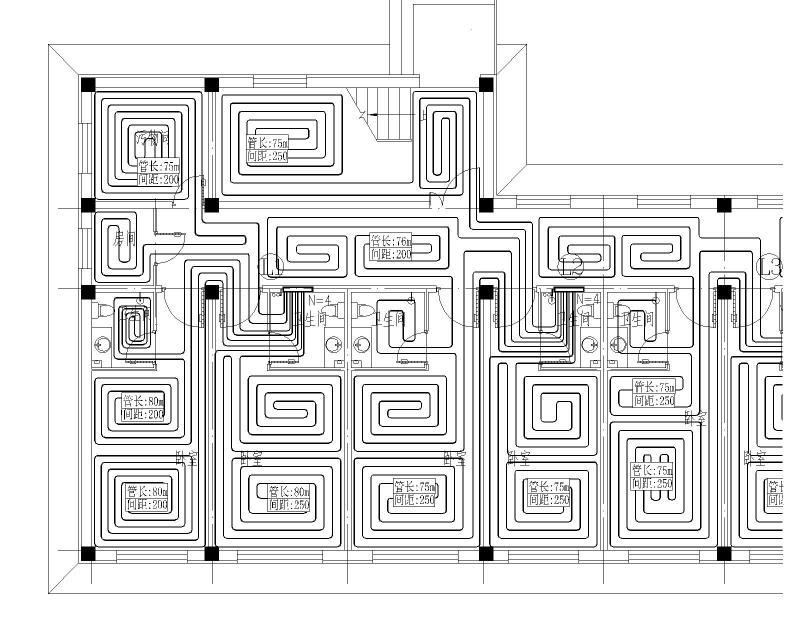

二层采暖平面图

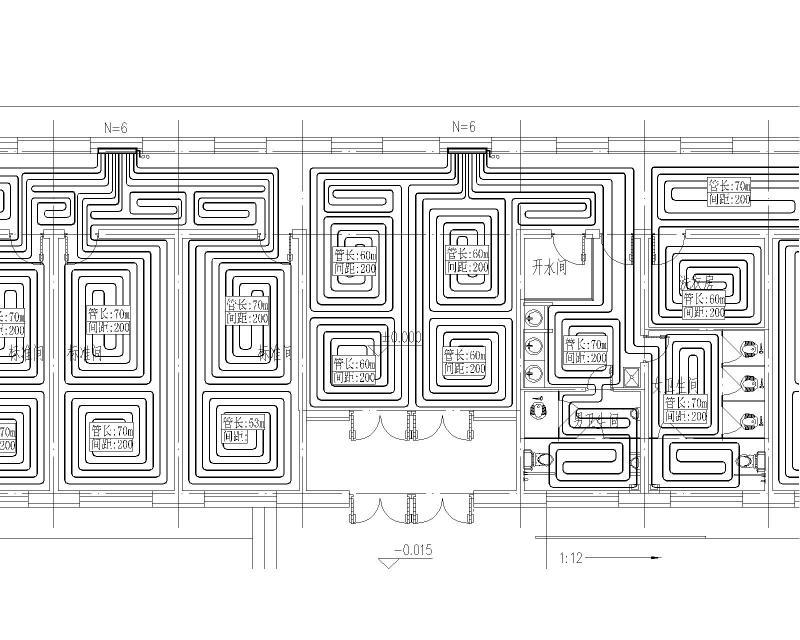

一层采暖平面图


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 敬老院敬老 - 1
    敬老院敬老 - 1
  • 敬老院敬老 - 2
    敬老院敬老 - 2
  • 敬老院敬老 - 3
    敬老院敬老 - 3
  • 敬老院敬老 - 4
    敬老院敬老 - 4
  • 敬老院敬老 - 5
    敬老院敬老 - 5
以上是部分截图,请下载附件后查看完整高清内容
