设计说明：有
-
建筑类别：办公,科研
-
地上层数：8层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：23张
-
设计年代：近代
-
地下室用途：设备用房
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统,气体灭火系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,水池
-
供水方式：市政供水,高位水箱供水,无负压供水
-
供水分区：无
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
雨水重现期：5年
-
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：20
-
大样节点：水箱,水泵,泵房,厨房,卫生间
-
项目地址：广西
附件详情
-

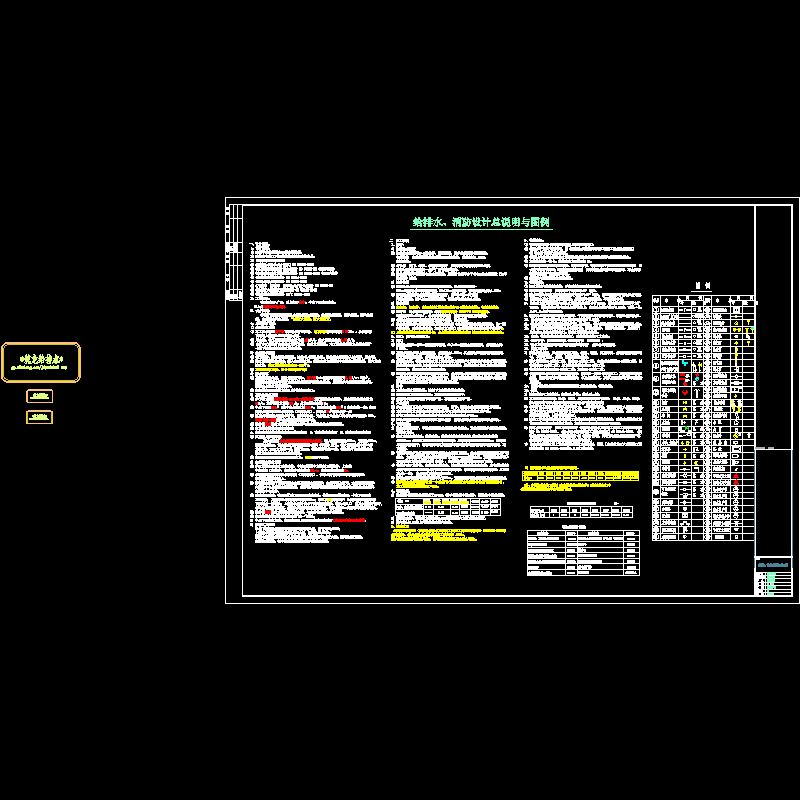

给排水、消防设计总说明与图例
-

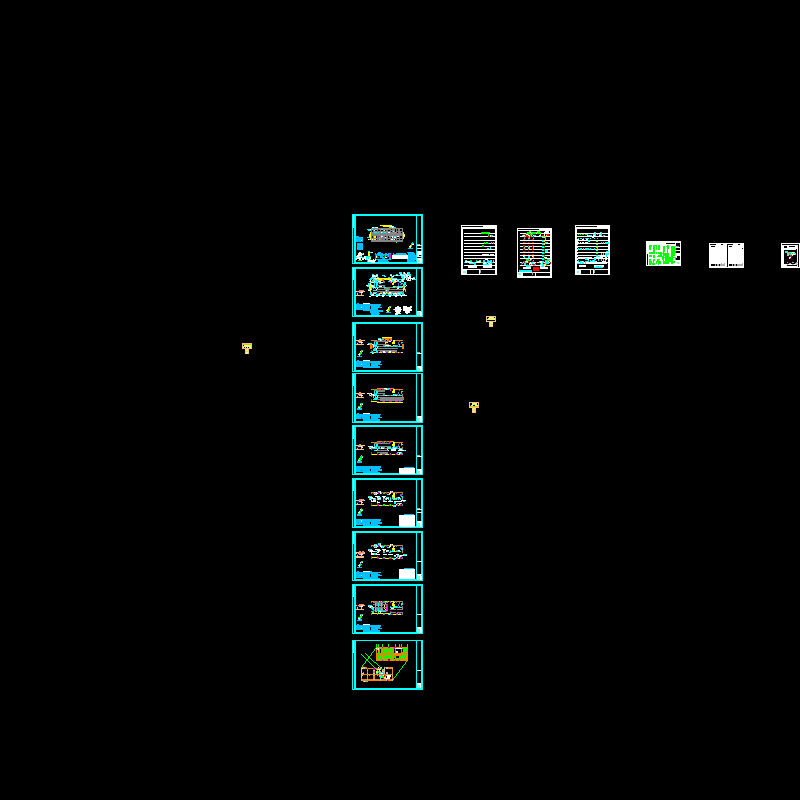

半地下层消防、给排水平面图
-
消防、给排水平面图
-
屋顶层消防、给排水平面图
-

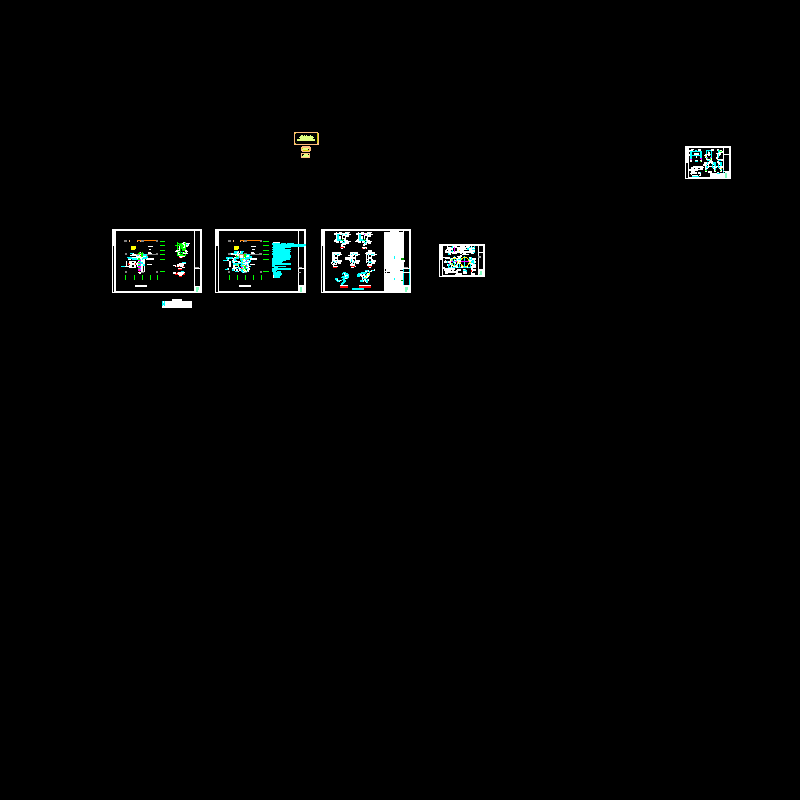

水泵房给排水大样
-
地下室消防水池检修人孔大样
-
屋顶消防水箱大样
-

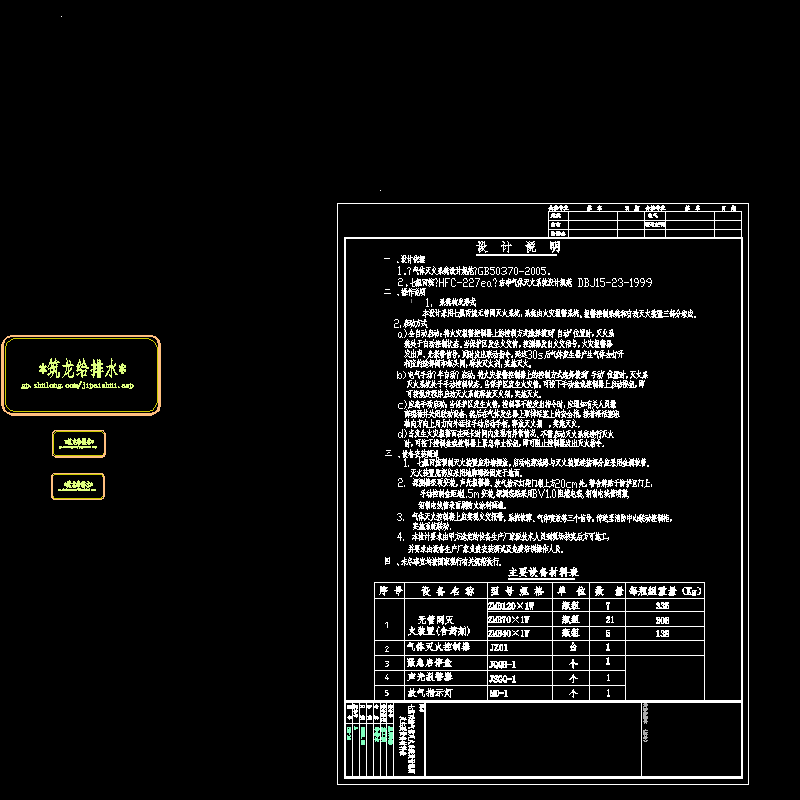

七氟丙烷气体灭火系统设计说明及主要设备材料表
-
生活给水系统原理图
-
原理图
-
排水系统原理图
-
卫生间给排水大样图
-
给排水主要设备材料表
附件详情
该项目位于广西，为二类高层实验综合楼（共8层），半地下室设备用房。由于该项目所在位置为市政给水管网末端，市政水压比较低，地上部分生活给水全部加压供水，由设在半地下室的无负压供水设备加压供水设计范围：
该资料范围包括红线以内的生活给水系统、生活污水系统、雨水系统、消火栓系
统、自动喷水灭火系统，气体灭火系统，灭火器设置。
编制于2009年，共23张图。
地下室水池、水泵房基础平面图
屋面层消防、给排水平面图
雨水及空调排水系统原理
厨卫大样.dwg
给排水平面图.dwg
气体消防说明、系统.dwg
设计总说明.dwg
水泵房及水箱大样.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
