设计说明：有
-
建筑类别：住宅,商业,餐饮
-
建筑高度：高层建筑
-
建筑结构形式：其他结构
-
建筑面积：160000平方米
-
地上层数：28层
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：95张
-
设计年代：近代
-
地下室用途：商业,车库,设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水设备：高位水箱,水泵站
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：四区以上
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：40
-
特殊系统：气体消防
-
大样节点：泵房,气体灭火,卫生间,集水坑
-
热水供应方式：集中热水供应
-
项目地址：广东
附件详情
-
资料目录
-
设计说明
-

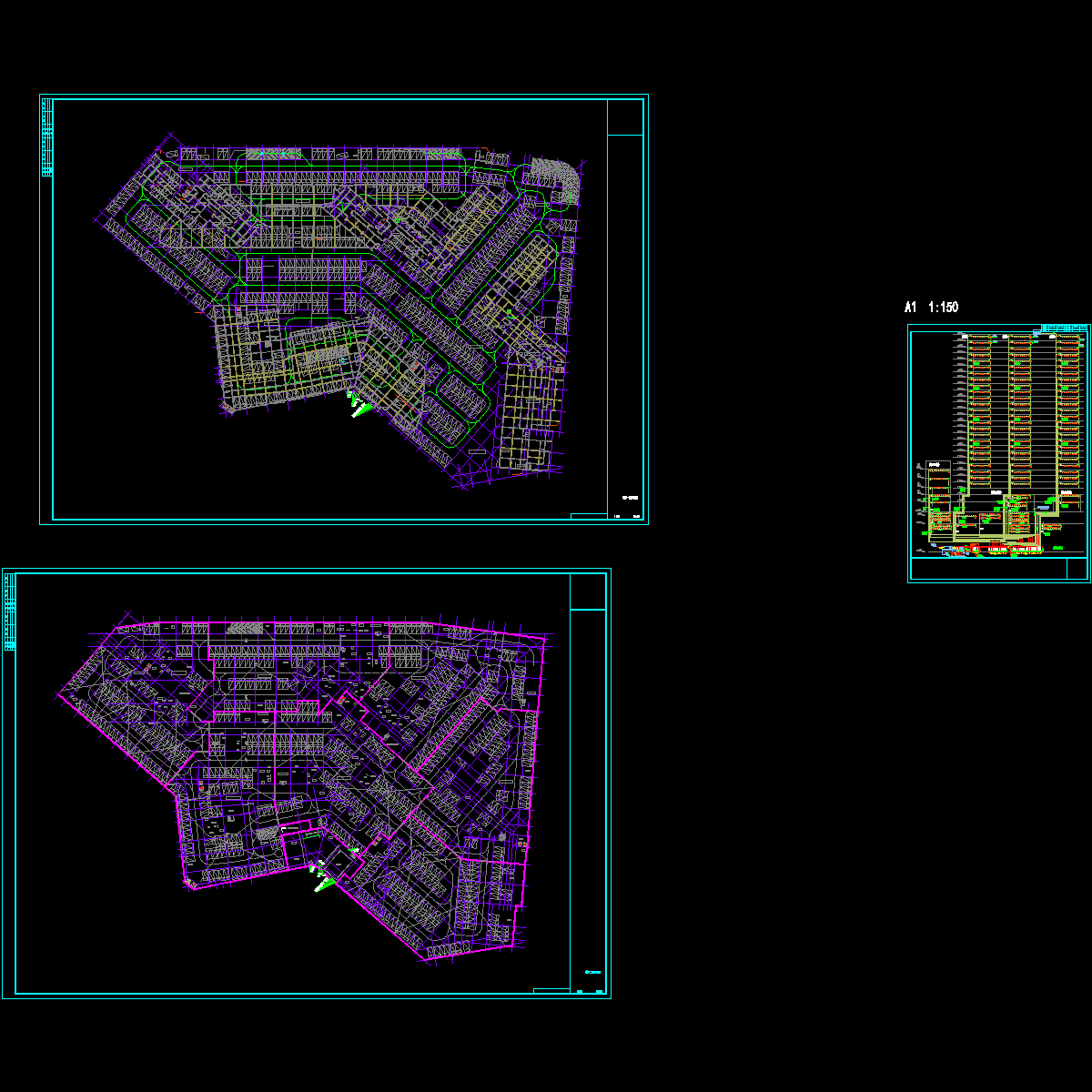

地下二层给排水平面图（一）
-
地下二层给排水平面图（二）
-

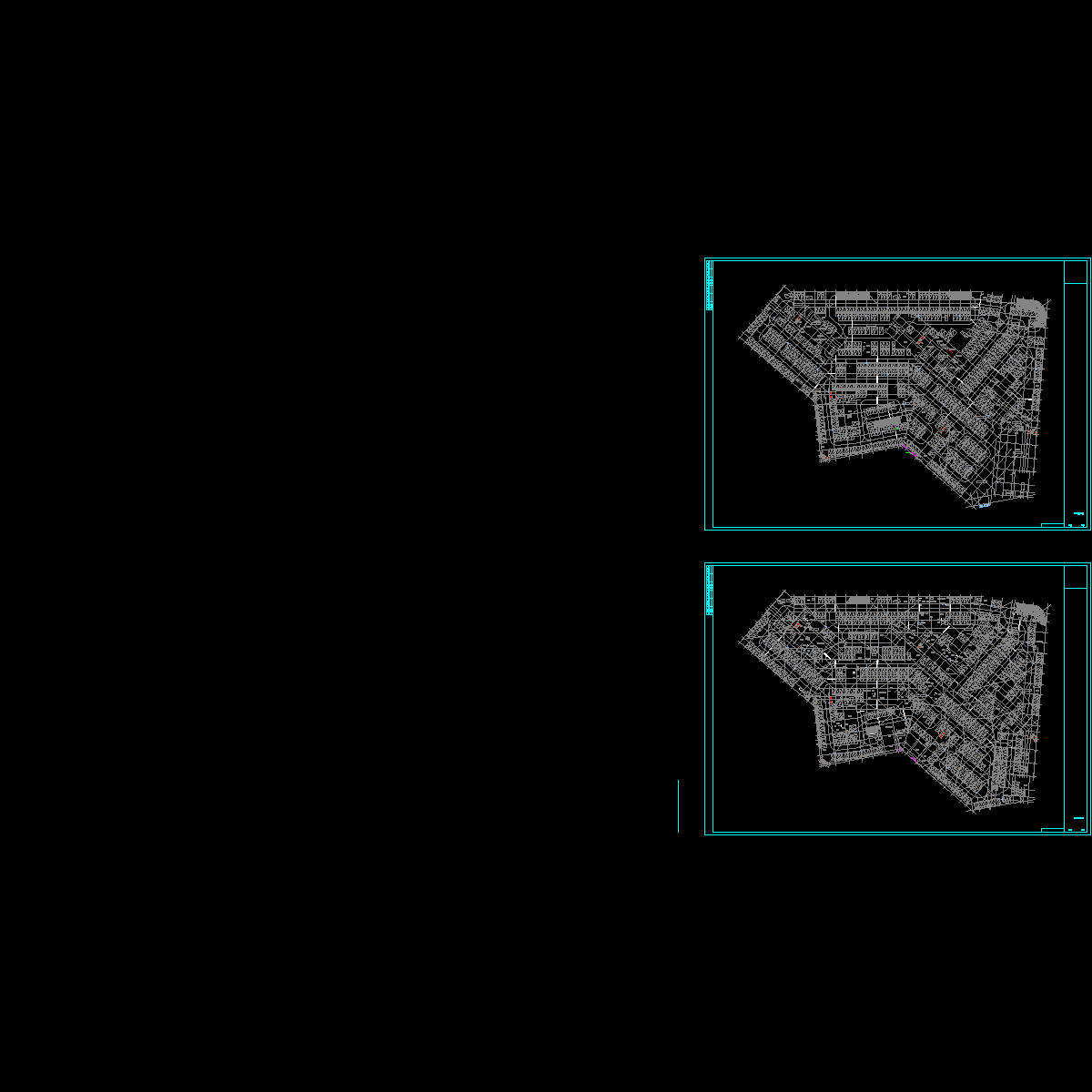

地下一层给排水平面图（一）
-
地下一层给排水平面图（二）
-

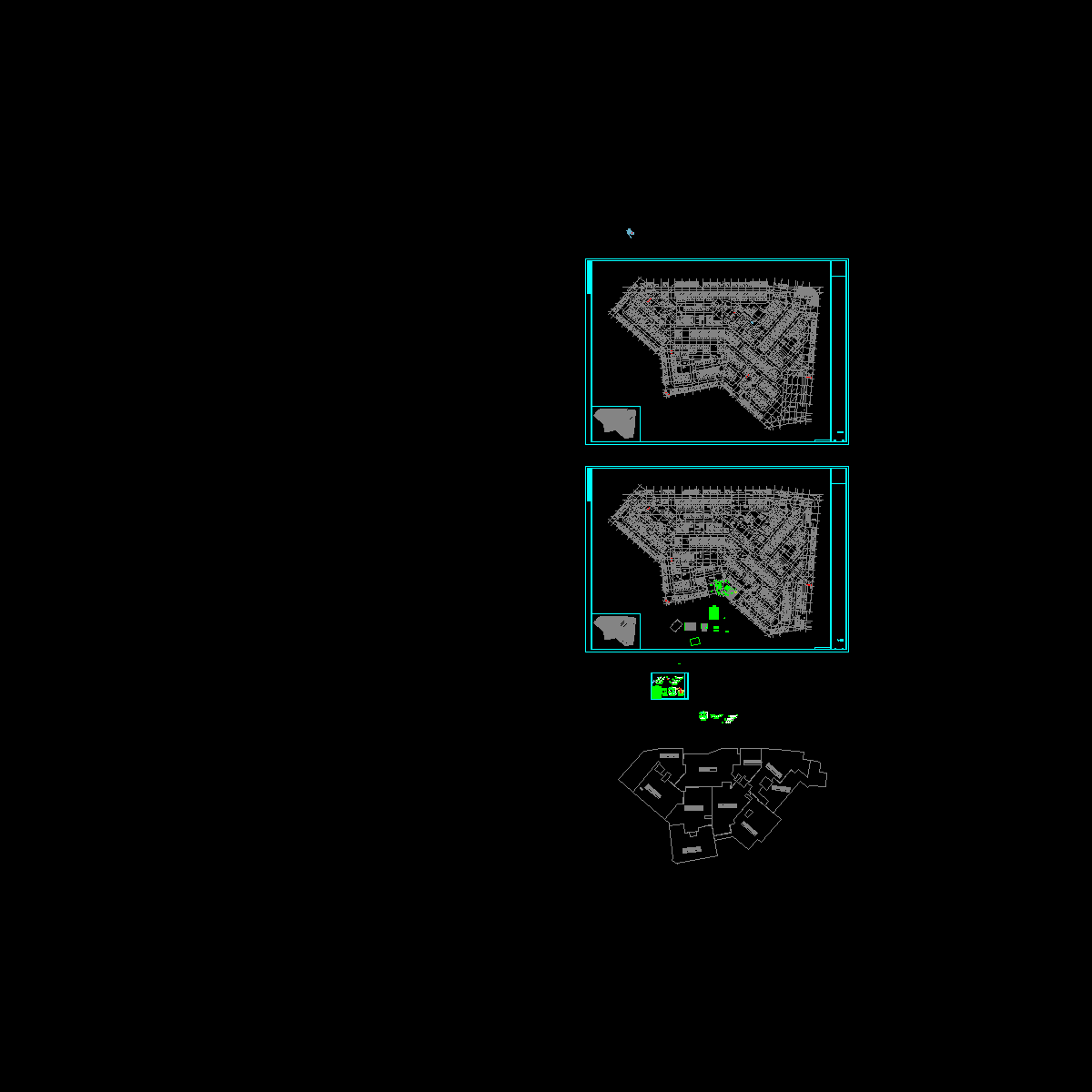

首层排水总图
-

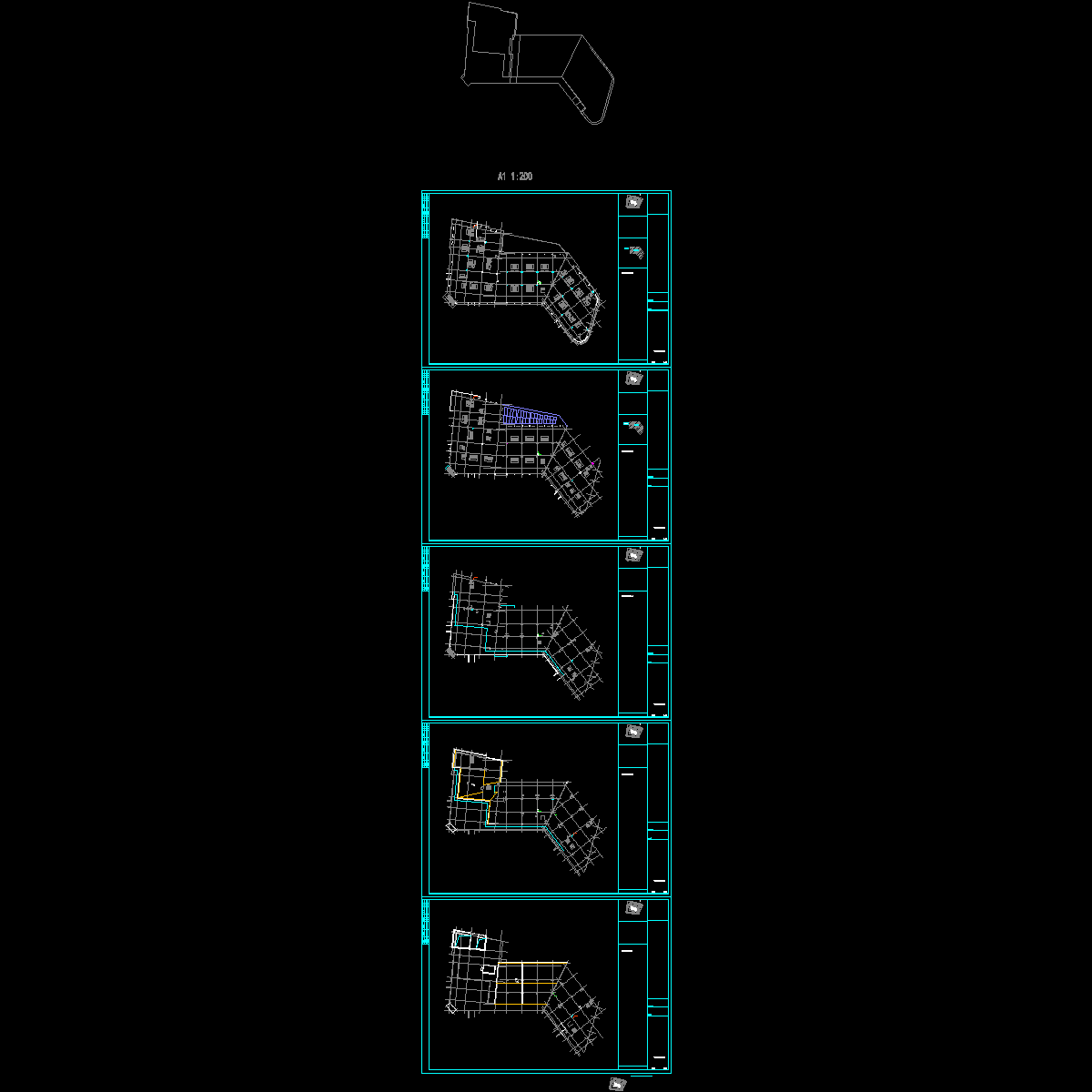

商业2#楼首层给排水平面图(一)
-
商业2#楼首层给排水平面图(二)
-
商业2#楼二层给排水平面图(一)
-
商业2#楼二层给排水平面图(二)
-
商业2#楼三层给排水平面图(一)
-
商业2#楼三层给排水平面图(二)
-
商业2#楼四层给排水平面图(一)
-
商业2#楼四层给排水平面图(二)
-
商业2#楼五层给排水平面图(一)
-
商业2#楼五层给排水平面图(二)
-
商业2#楼屋面层给排水平面图
-
商业3#楼首层给排水平面图(一)
-
商业3#楼二层给排水平面图(一)
-
商业3#楼三层给排水平面图(一)
-
商业4#楼首层给排水平面图
-
商业4#楼二层给排水平面图
-
商业4#楼三层给排水平面图
-
塔楼四至二十八层给排水平面图
-

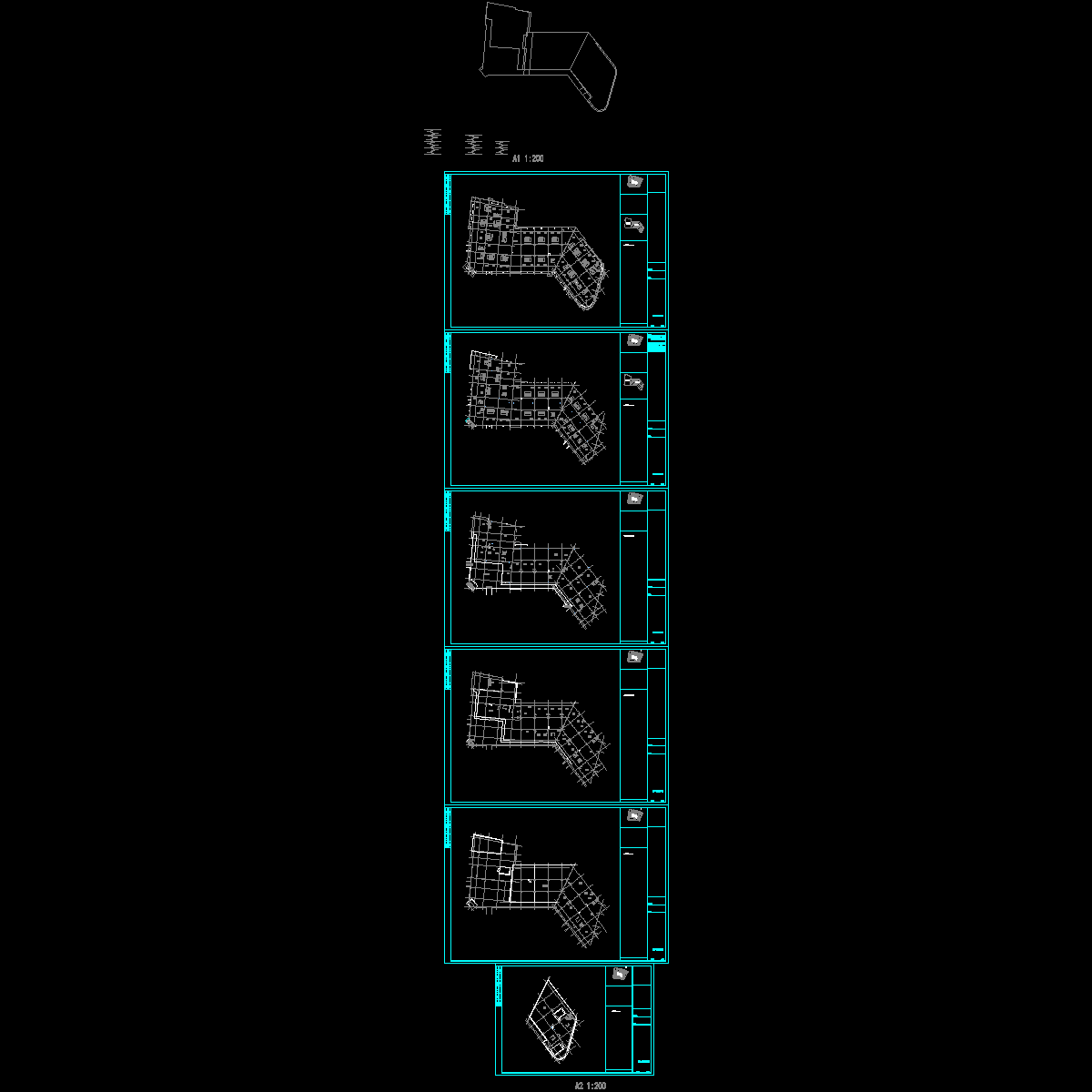

商业2#楼首层喷淋平面图
-
商业2#楼二层喷淋平面图
-
商业2#楼三层喷淋平面图
-
商业2#楼四层喷淋平面图
-
商业2#楼五层喷淋平面图
-
四至二十八层喷淋平面图
-
喷淋系统原理图
-
消火栓系统原理图
-
给水系统图
-
排水系统图
-
商业排水系统图
-
水泵房安装平面大样图
-
水泵房安装系统图及主要设备表
-
水表井大样图
-
水泵房安装平面大样图
-

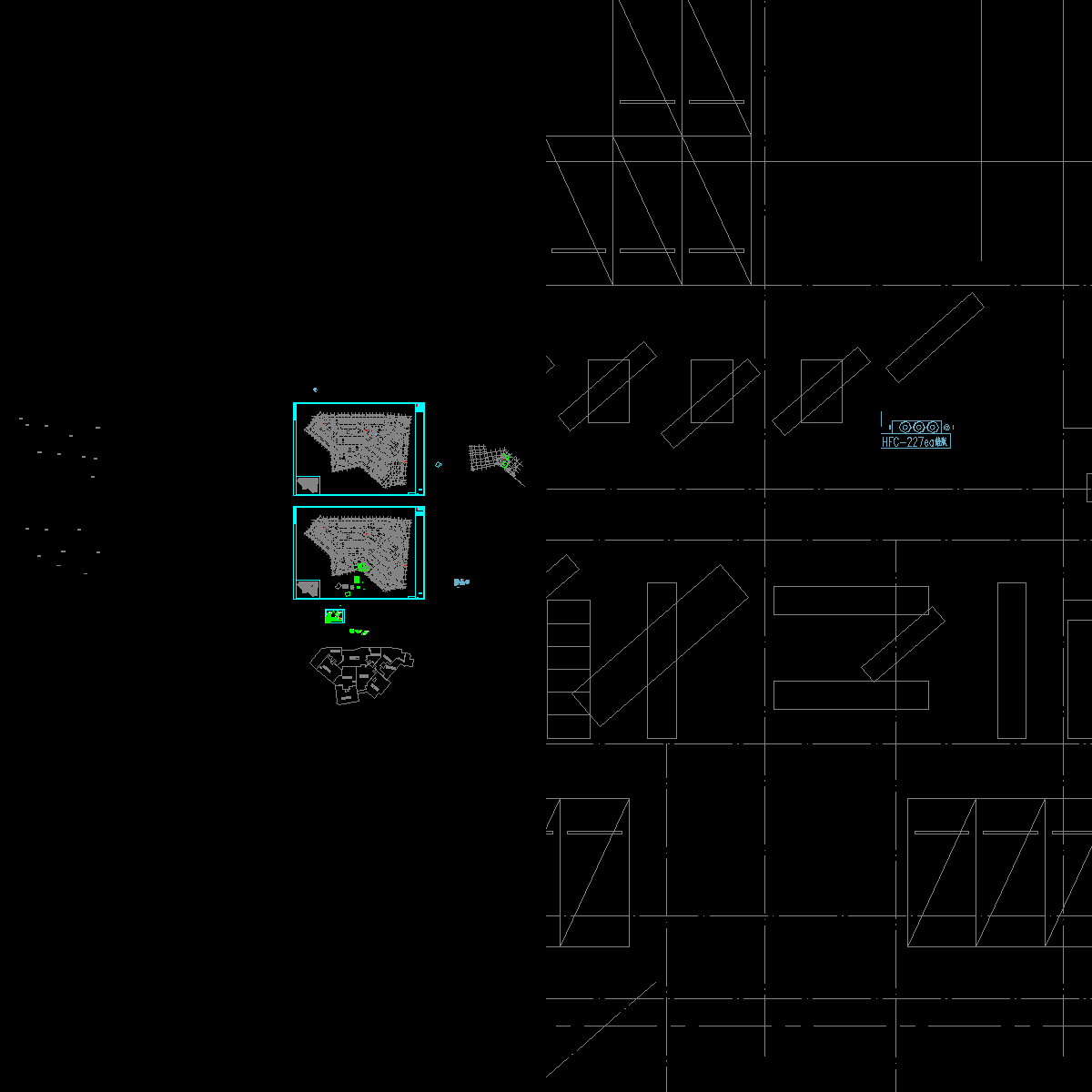

发电机房气体灭火平面及系统图
附件详情
该项目位于广东，该项目共包含三栋商业建筑，包含有地下车库、裙楼商铺、独立商业、公寓等；其中地上建筑层数为28层，地下建筑为2层，总用地面积为48189平米，总建筑面积为164080平米。
该项目设计范围：室内外给水、污水、雨水系统；室内外消火栓系统；自动喷水灭火系统；
七氟丙烷气体灭火系统；建筑灭火器系统。
编制于近代年，共计95张图纸；
标准层给排水平面图
生活水箱安装剖面示意图
水表井大样图
给水系统原理图
生活给水泵安装系统图
消火栓、喷淋泵安装系统图
排水系统原理图
