14层酒店综合楼暖通CAD施工图纸(高层民用建筑)(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：宾馆,酒店
• 建筑高度：高层建筑
• 地上层数：十四层
• 地下层数：一层
• 图纸设计深度：施工图
• 设计内容：空调,通风,防排烟,机房
• 冷热源：溴化锂吸收式机组
• 空调系统：全空气系统,空气-水系统
• 项目地址：重庆

本建筑位于重庆市，为14层高层民用建筑。地下1层机房，地上1~3层为营业厅，4层为保龄球馆，5层为餐厅，6层为设备层，7~14层为高级客房，顶层为水箱间。该资料负责暖通部分。

空调系统的划分：

本建筑公共部分采用全空气系统，气流组织形式为上送上回；标准层采用风机盘管加新风系统，气流组织形式为侧送侧回；地下室设送排风系统，冬夏季均利用室外空气通风。厨 房、保龄球场及卫生间均设机械排风。

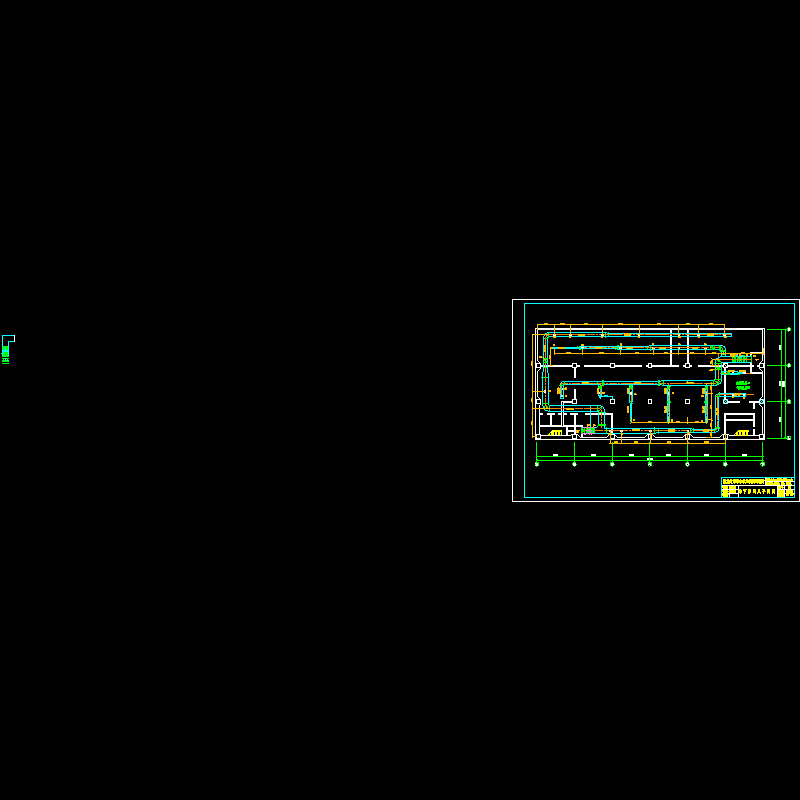

地 下 室 通 风 平 面 图

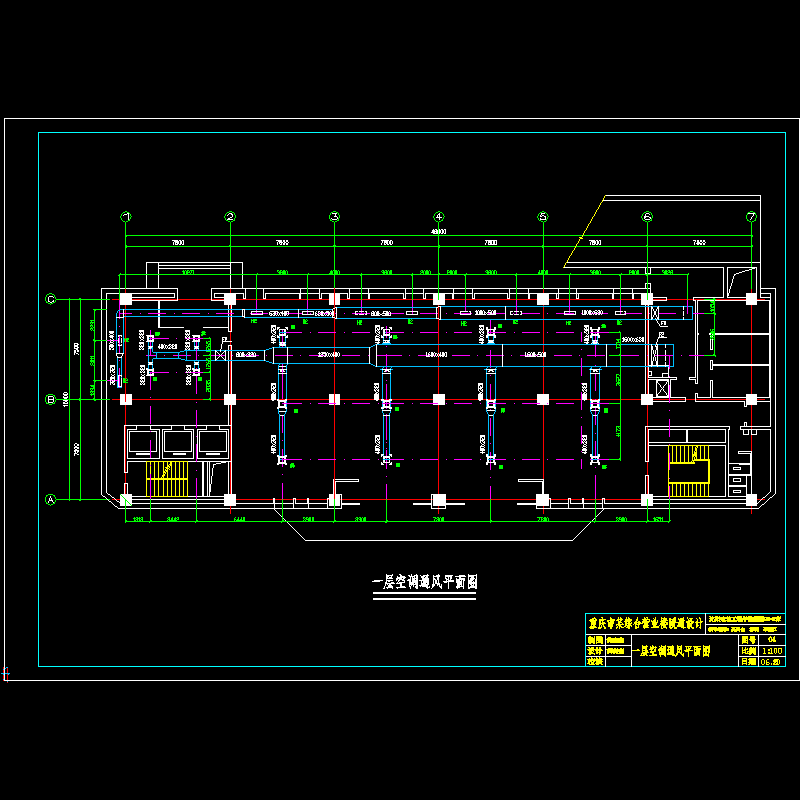

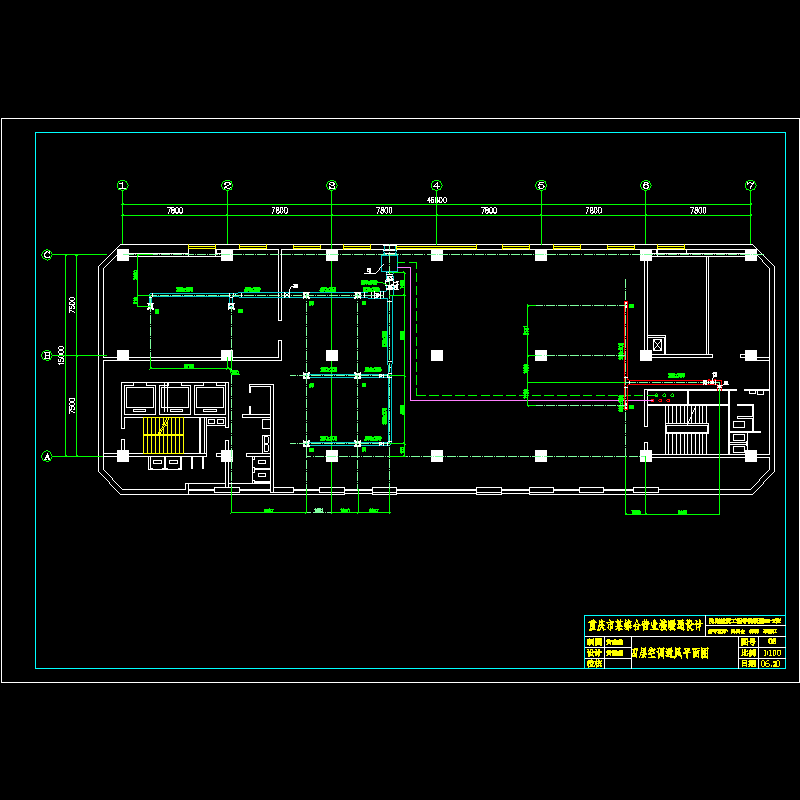

一层空调通风平面图

制 冷 机 房 平 面 图

空 调 机 房 流 程 图

空调水系统轴测图

空调机房平、剖面图

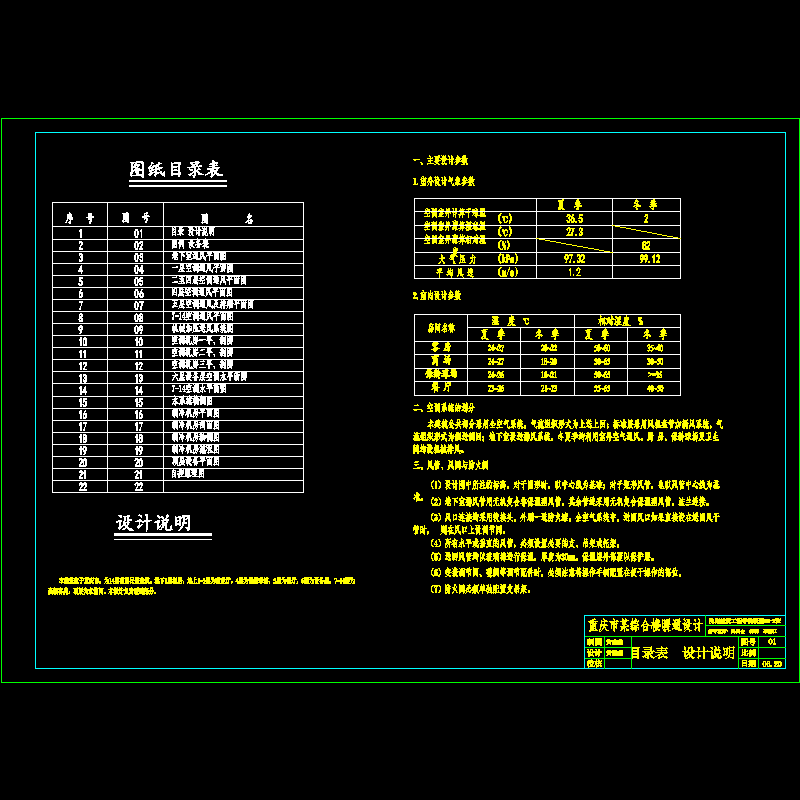

1.目录 设计说明.dwg

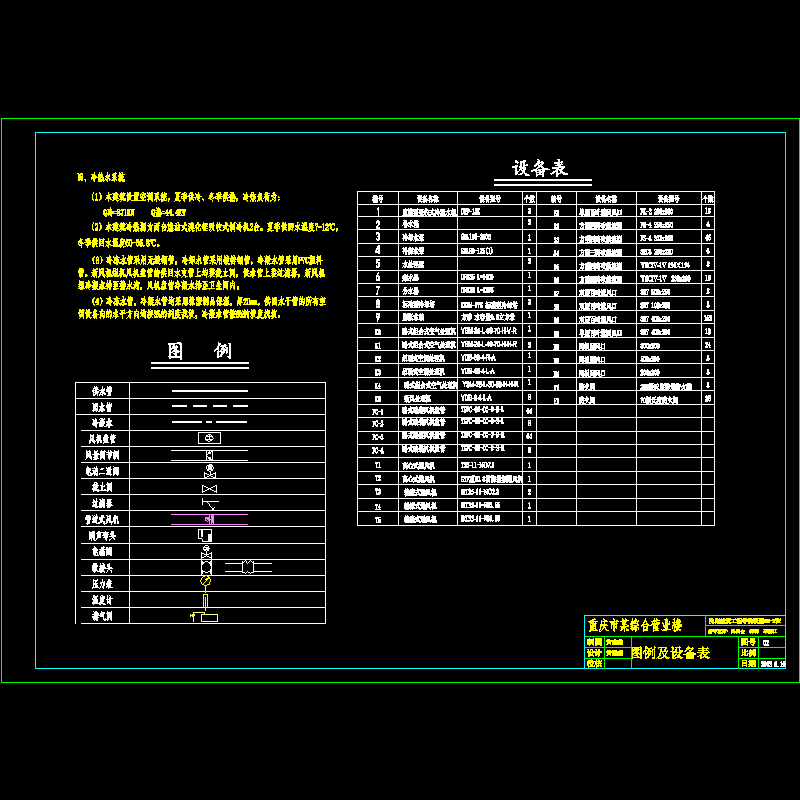

2.图例 设备表.dwg

3.地下室通风平面图.dwg

4.一层空调通风平面图.dwg

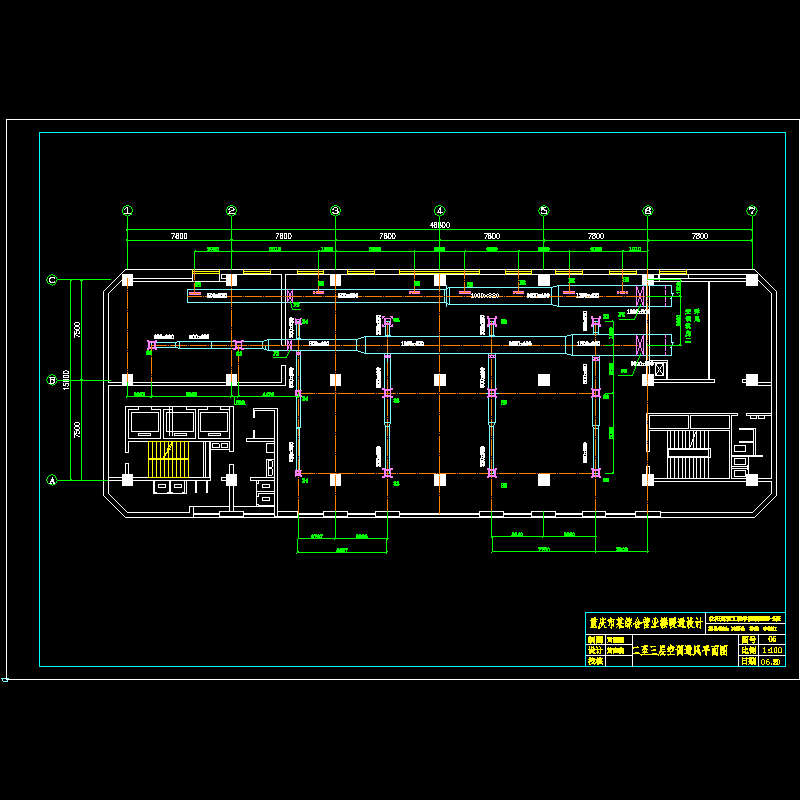

5.二至三层空调通风平面图.dwg
