综合性高层酒店暖通施工CAD图纸

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：商业,娱乐
  • 建筑高度类型：高层建筑
  • 建筑设计面积：57595平方米
  • 建筑地上层数：15层
  • 图纸设计深度：施工图
  • 参考图纸：45张
  • 设计内容：空调,通风,防排烟
  • 冷热源：电动压缩式冷水机组
  • 空调系统：全空气系统,空气-水系统
  • 水系统：双管制,同程式,异程式,闭式
  • 送风方式：侧面送风
一、项目概要
该项目为一高标准设计的饮食、中餐、西餐、康体、键身、办公、客房、等多功能综合性酒店建筑。建筑面积约57594.18平方米,空调面积约为41660.81平方米。
二、工程范围
1、全楼防排烟、加压送风系统
2、设备房等设通风系统
3、一楼、五至十五楼中央空调系统
三、图纸展示
综合性高层酒店暖通施工

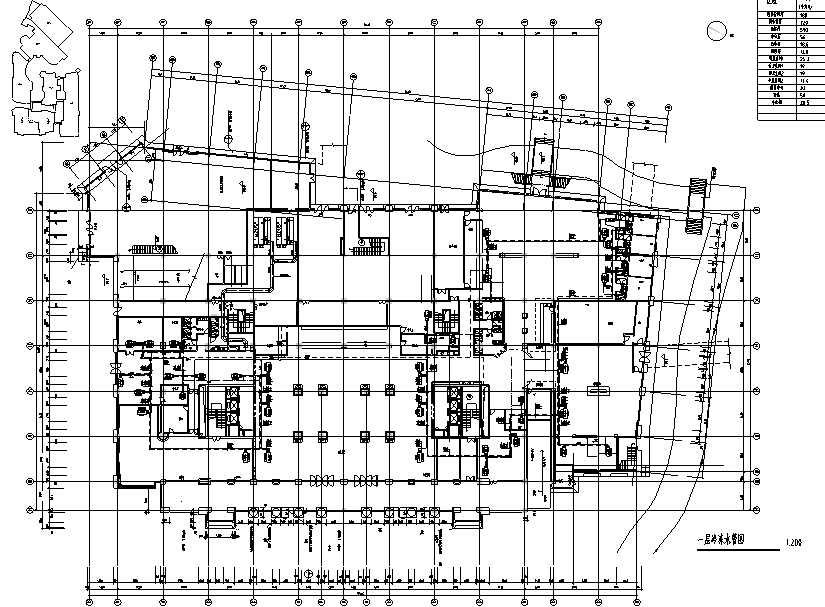

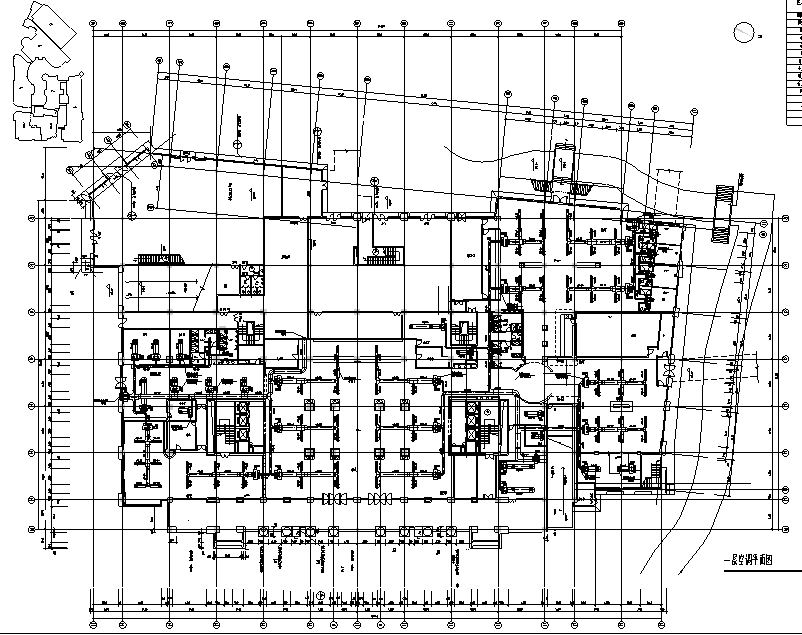

一层空调平面图
一层冷冻水管图

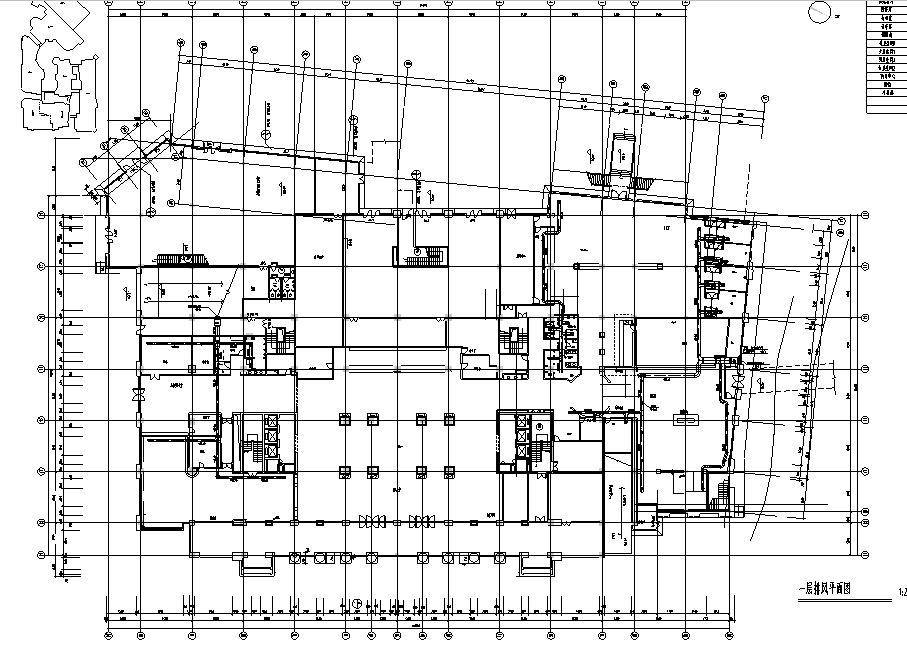

一层排风平面图

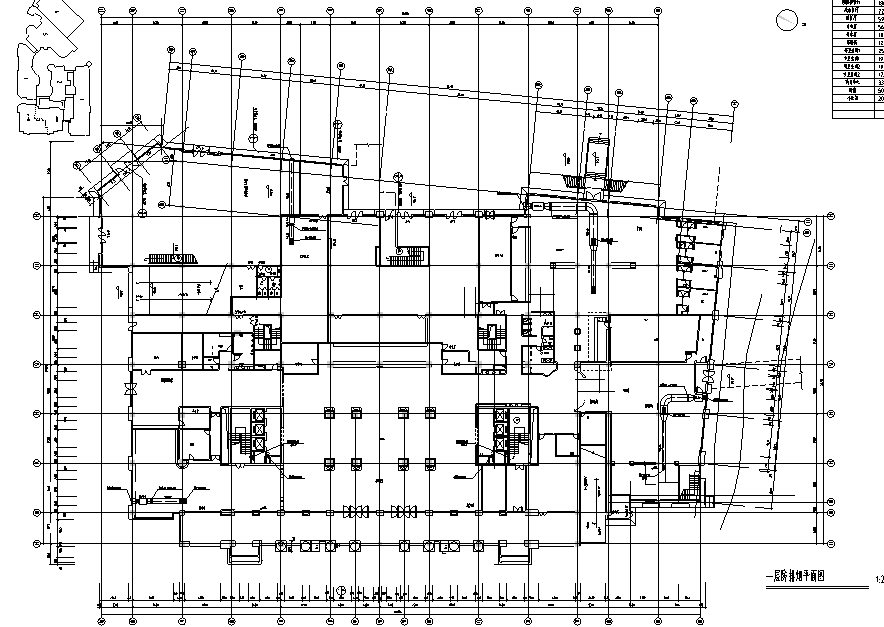

一层防排烟平面图
空调水系统原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 暖通施工图纸 - 1
    暖通施工图纸 - 1
  • 暖通施工图纸 - 2
    暖通施工图纸 - 2
  • 暖通施工图纸 - 3
    暖通施工图纸 - 3
  • 暖通施工图纸 - 4
    暖通施工图纸 - 4
  • 暖通施工图纸 - 5
    暖通施工图纸 - 5
  • 暖通施工图纸 - 6
    暖通施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
