一份大型客运站建筑给排水设计CAD图纸（附50页设计说明水喷雾灭火）

kkll9988 · 发表于 2020-2-16 11:16:20

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：交通建筑
建筑高度类型：单层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：11160平方米
建筑地上层数：1层
图纸设计深度：施工图
参考图纸：16张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室内消火栓系统, 水喷雾系统, 喷淋系统, 消防炮系统, 气体灭火系统, 灭火器配置系统
供水设备：水泵站, 稳压泵, 水池
供水方式：市政供水, 无负压供水
排水体制：污废合流, 雨污分流
排水技术：重力排水, 压力排水
雨水重现期：10年
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：25
特殊系统：气体消防, 消防炮, 压力排水
大样节点：卫生间

附件详情

资料目录
给排水设计说明及图例
一层消防平面图
一层给排水平面图
4.270M标高层给排水平面图
8.735M标高层给排水平面图
屋顶层给排水平面图
消火栓系统图
自动喷淋及智能灭火系统图
排水系统原理图
给水系统图
雨水系统图
卫生间给水平面放大图

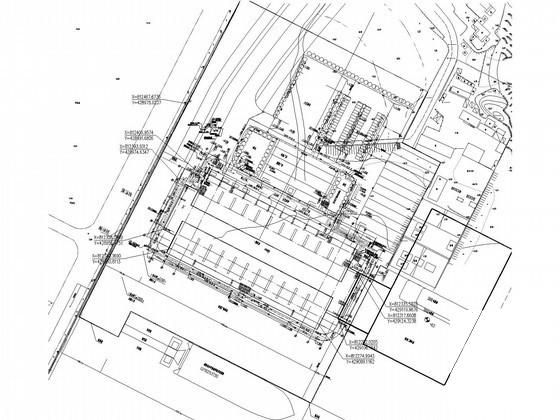

总体给排水平面图
消防水池及水泵大样图

附件详情

该项目位于南方，为大型客运站，为单层车站，包含一层部分以及部分设置夹层，单层面积11160平米，共四个防火分区。内部设置到达大厅，候车大厅，以及办公用等房间，设备用房包括专用变配电室，柴油发电机房，水池水泵房等。本建筑内部高差大厅部分最高处为12m，办公房间处高度为4.2m，上部采用弧形屋面。火灾危险等级按中危Ⅰ级来进行设计。
设计范围：给水系统饮用水系统排水系统压力流雨水系统消火栓系统消防炮系统水喷雾灭火系统气体灭火系统
，共16张图，50余页设计说明。

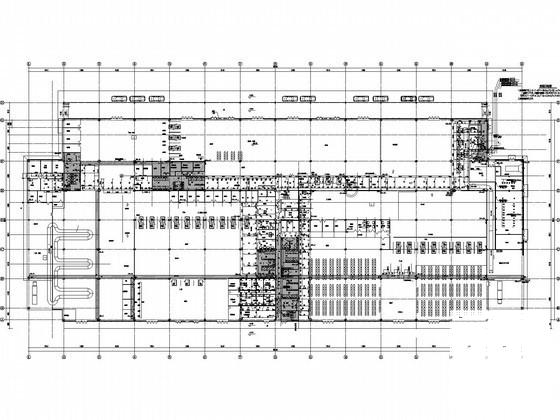

一层消防平面图

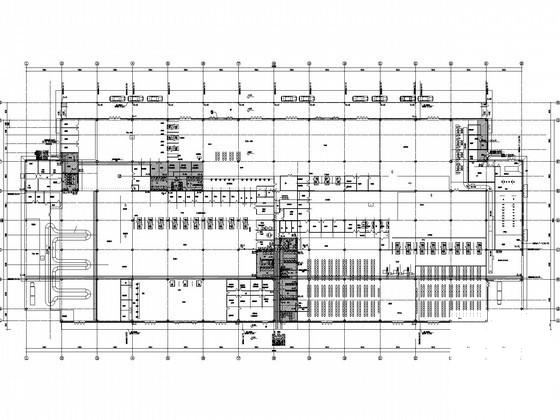

一层给排水平面图

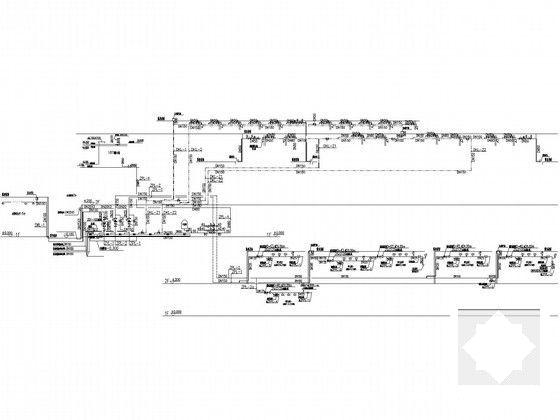

喷淋及消防炮及水喷雾灭火系统

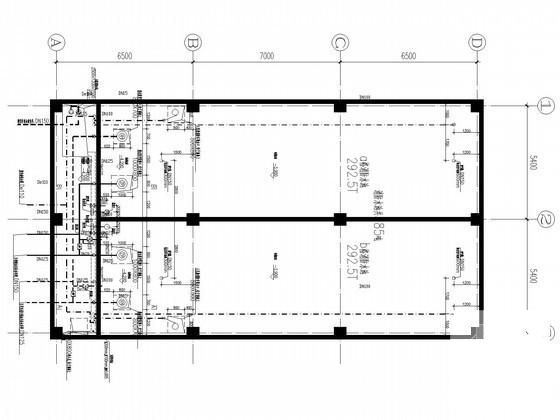

消防水池及水泵大样图
