[CAD图]小区中水工程设计(给排水毕业设计方案)(dwg)

[复制链接]

0

主题

0

帖子

954

积分

超级版主

Rank: 8Rank: 8

积分
954
发表于 2020-8-25 19:56:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计内容:回用水处理站
  • 规模:5万吨以下
  • 设计阶段:初步设计
  • 出图日期:2010

附件详情

随着社会的发展,各种资源被越来越多的开发和利用,其中水资源也逐渐短缺。该资料地处临沂,而临沂近几年来随着社会、经济的发展,人口的增长,人民生活质量的提高,各行各业对水的需求迅速增长。同时,工农业的快速发展,使水污染程度明显增加,水环境也日益恶化。若不认真解决好水资源和水环境问题,临沂市的社会、经济发展将受到严重制约。所以加强水资源的循环利用,也逐渐成为越来越重要的课题。
该资料为临沂某小区的中水工程设计,小区内有住宅区,小学,餐厅,车库等,用水量较大。所以采用中水回用工程能够带来较大的经济效益。
中水工程设计包括中水原水管道敷设,中水处理工艺设计,中水回用管道敷设。其中,中水站采用MBR工艺;又因为回用水的用途包括道路浇洒,绿化浇洒,冲洗车辆和水景补充用水,而其中作为观赏性的水景补充用水,对氮磷的要求较高,仅靠MBR并不能满足其要求,故该资料采取MBR前加设缺氧池,在MBR中配以化学除磷。
该资料中的主体构筑物为格栅,调节池,竖流沉淀池,缺氧池,MBR,中水池。为减小竖流沉淀池的高度,该资料采用4个污泥斗。最后,中水出水前加次氯酸钠消毒。
经工程估算,本方案每天除创造的社会效益和环境效益外,还会创造出1106元的经济效益。

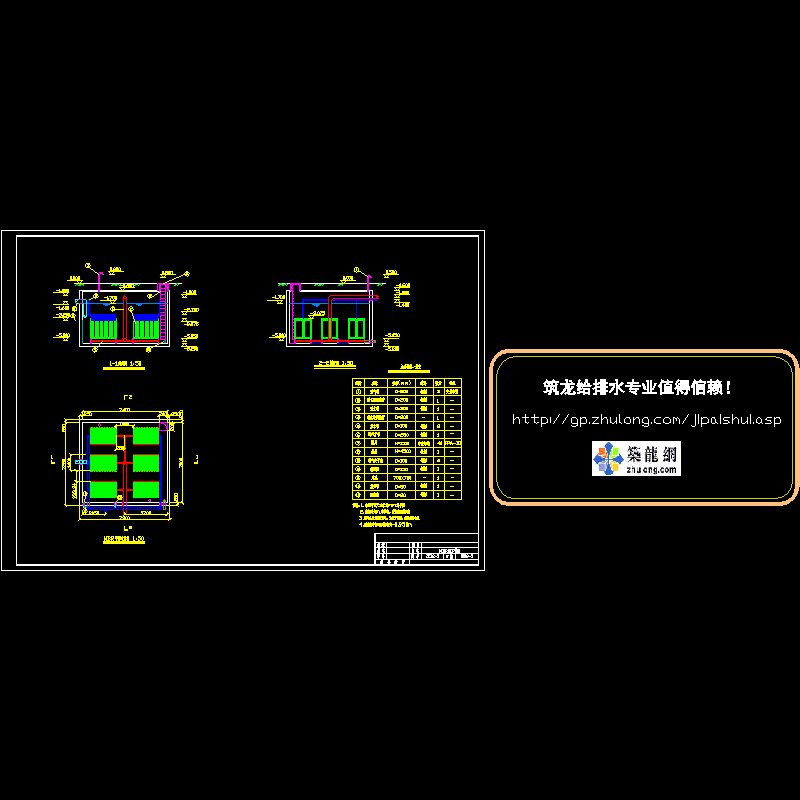

mbr.dwg
mbr.dwg

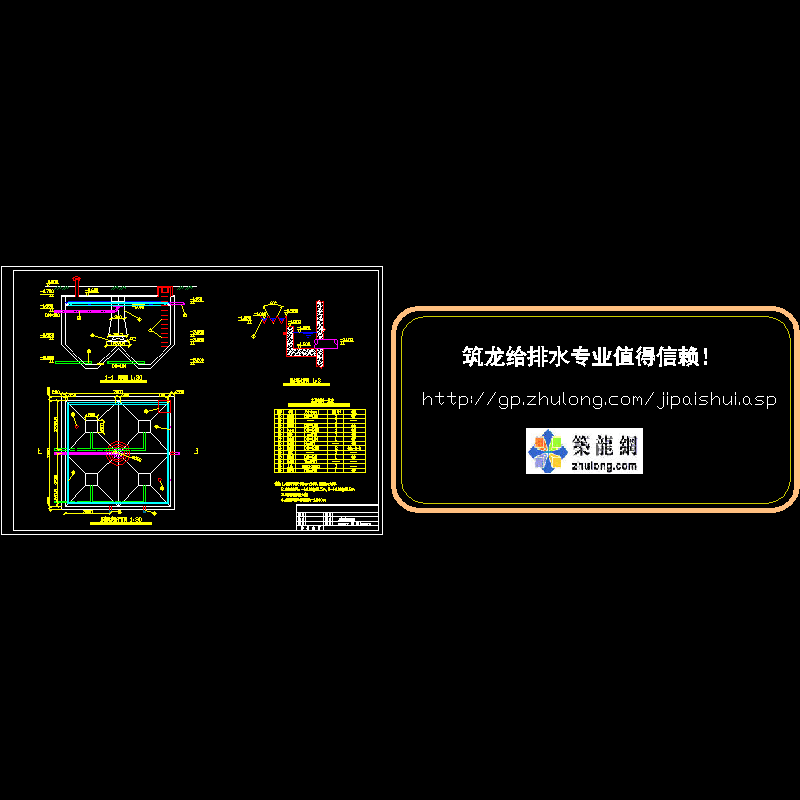

初沉池.dwg
初沉池.dwg

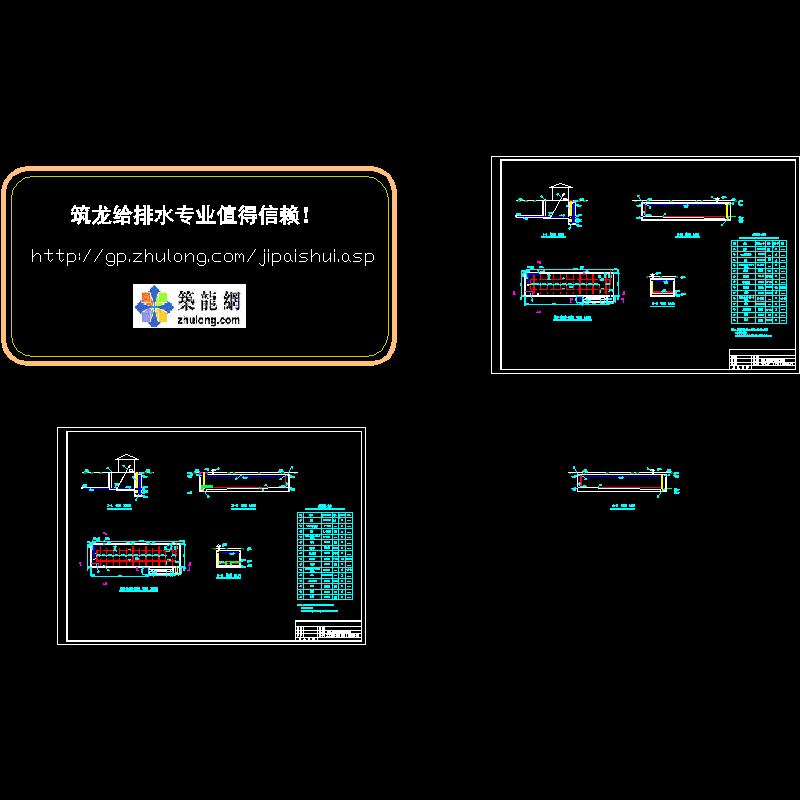

格栅+集水井+调节池.dwg
格栅+集水井+调节池.dwg

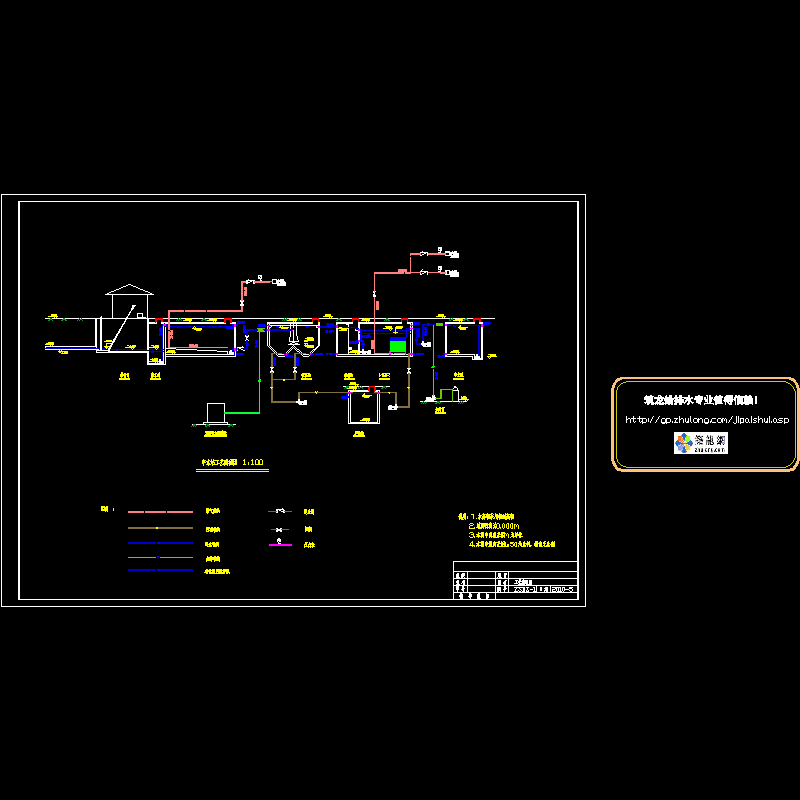

工艺流程图.dwg
工艺流程图.dwg
缺氧池.dwg
缺氧池.dwg

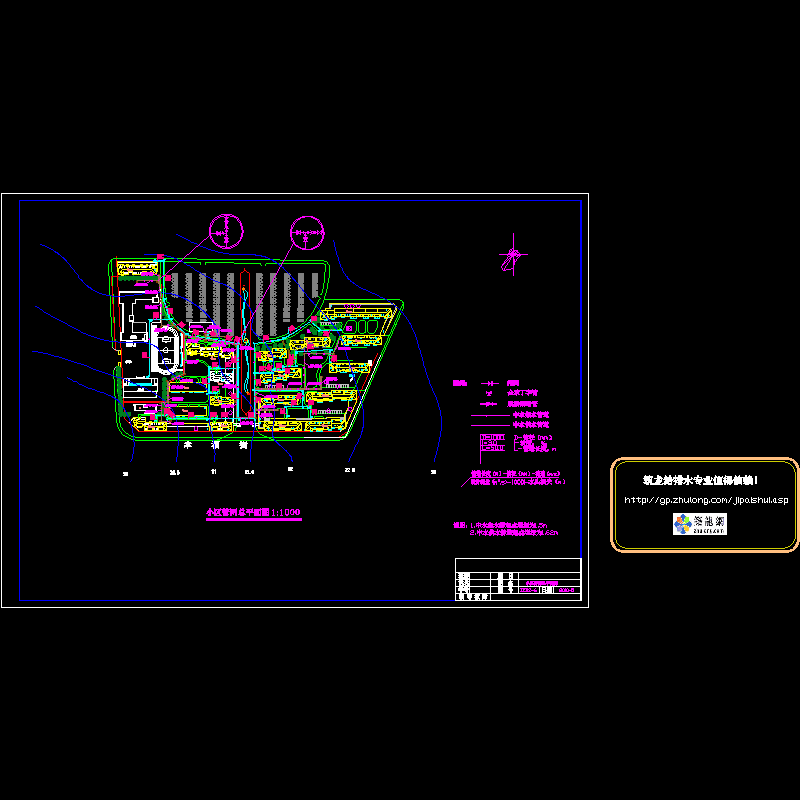

小区管网 平面图.dwg
小区管网 平面图.dwg

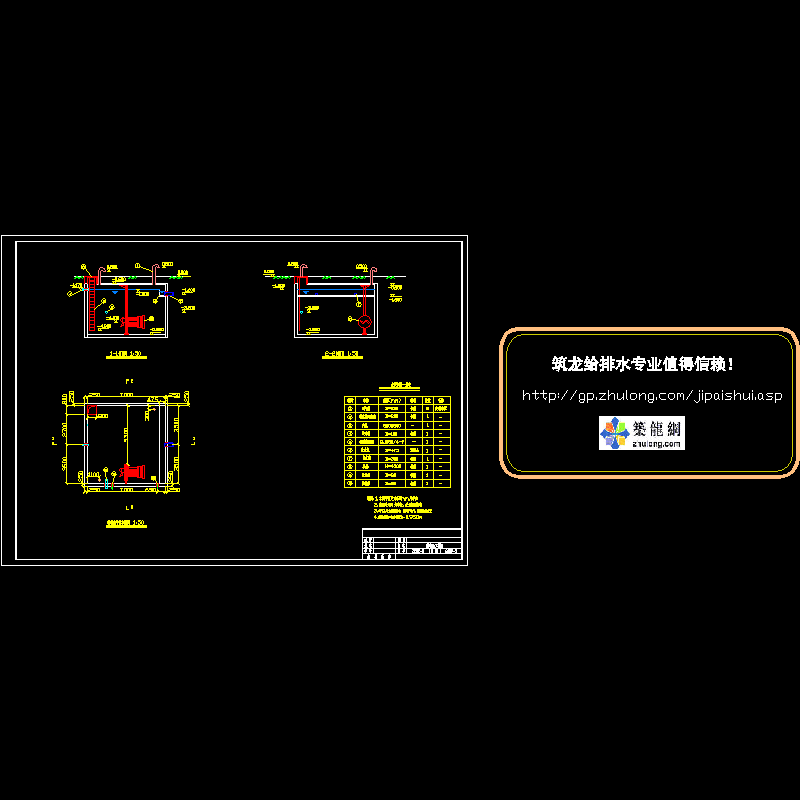

中水池.dwg
中水池.dwg
中水站平面图.dwg
中水站平面图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
