[CAD]宾馆结构毕业设计方案图纸(基础平面布置图).dwg

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

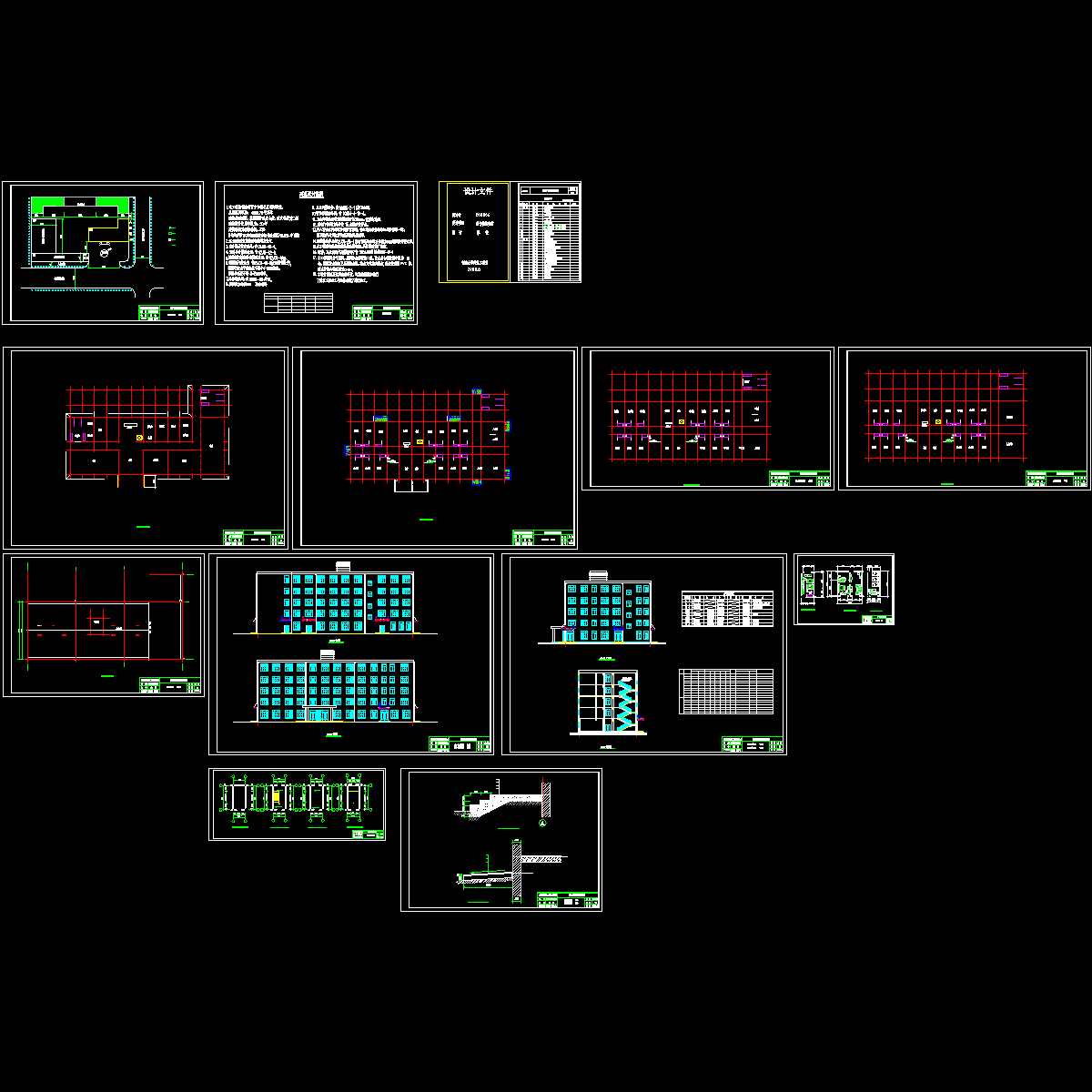

[学士]某宾馆结构毕业设计图纸 　　该资料为：[学士]某宾馆结构毕业设计图纸 　　总建筑面积为：4380.78平方米 　　建筑类型丙级，抗震设防烈度七度，耐火等级为二级 　　建筑设计使用年限为：50年 　　建筑结构为框架结构，五层 　　该资料包含： 　　建筑图： 　　总平面位置图、设计说明、各层平面图、屋面排水图、立面图、剖面图、房间布置图、楼梯平面布置图、节点详图共12张图纸； 　　结构图： 　　结构设计说明、梁配筋图、结构平面图、梁柱定位图、基础平面布置图、基础详图、柱配筋图、楼梯配筋图共15张图纸。

总建筑图.dwg

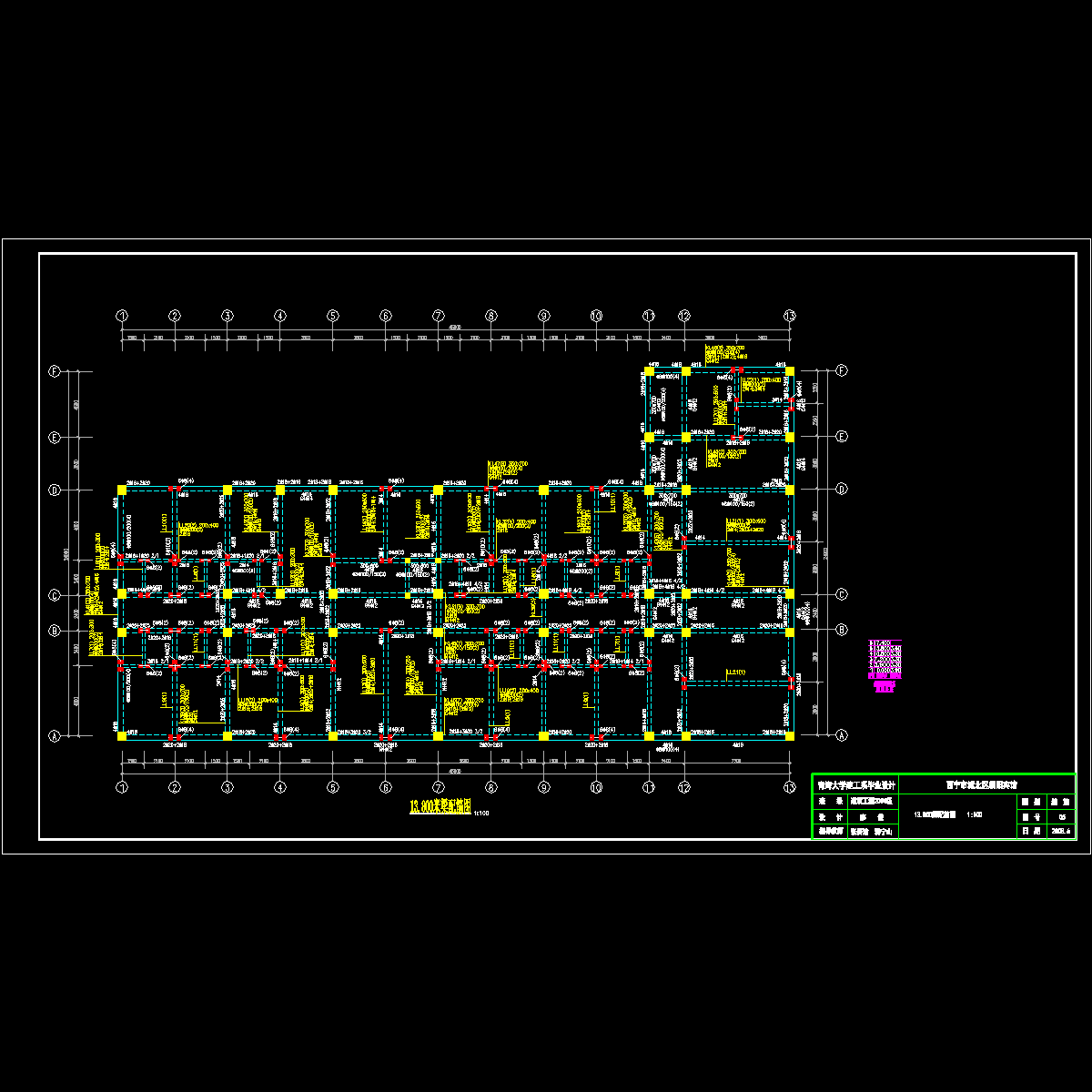

-0.1m层梁配筋图.dwg

13.8m梁配筋图.dwg

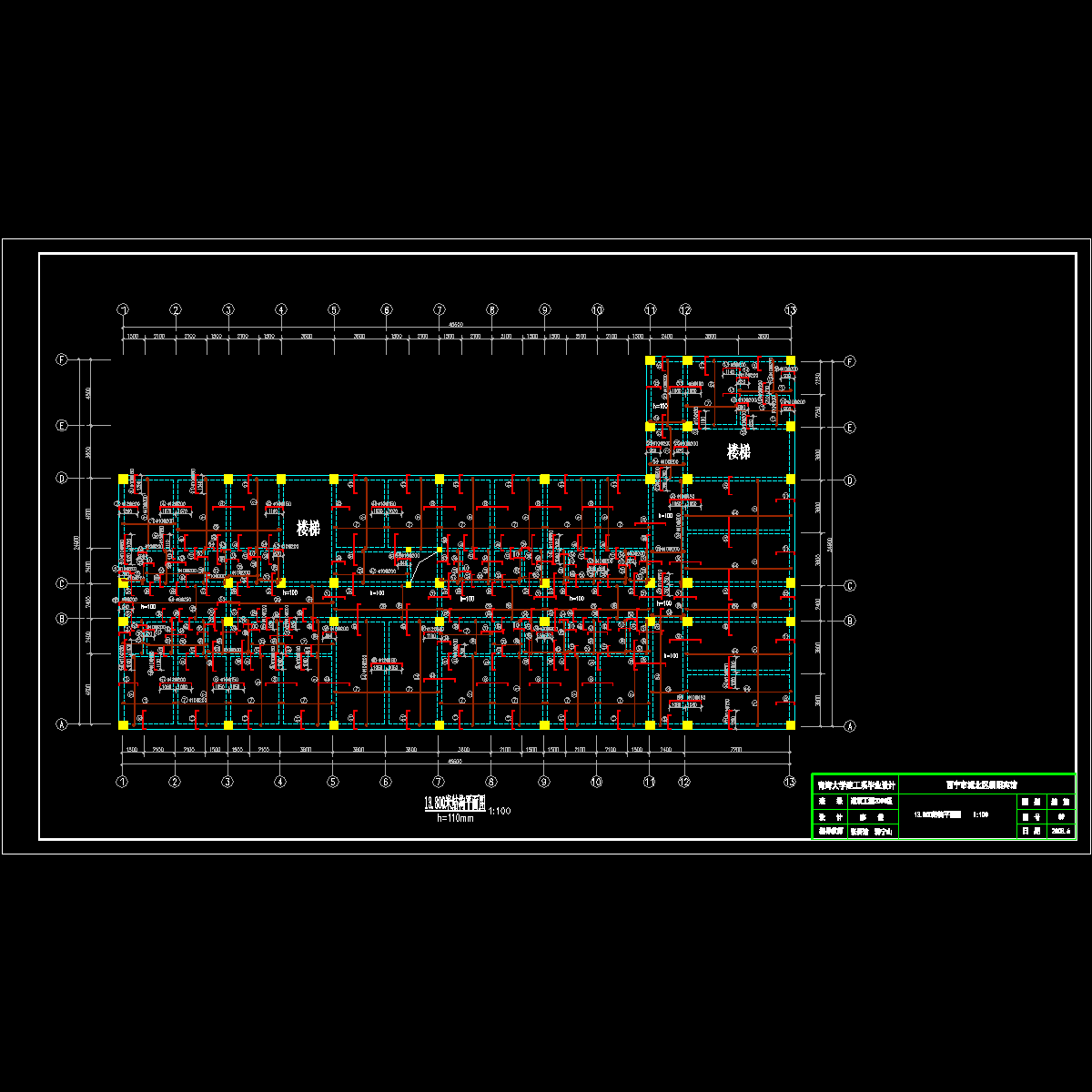

13.8层板配筋图.dwg

17.4m层板配筋图.dwg

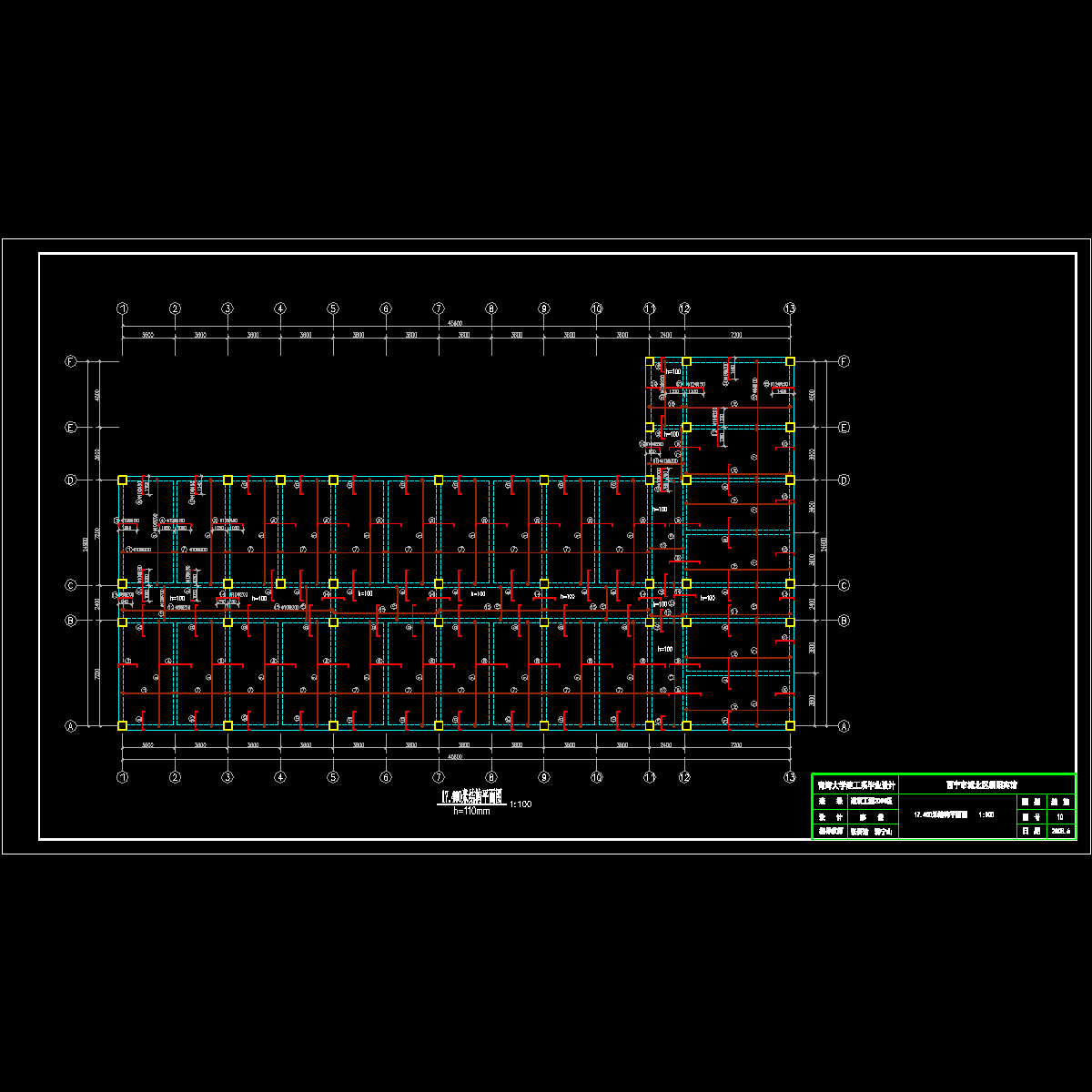

17.4m层梁配筋图.dwg

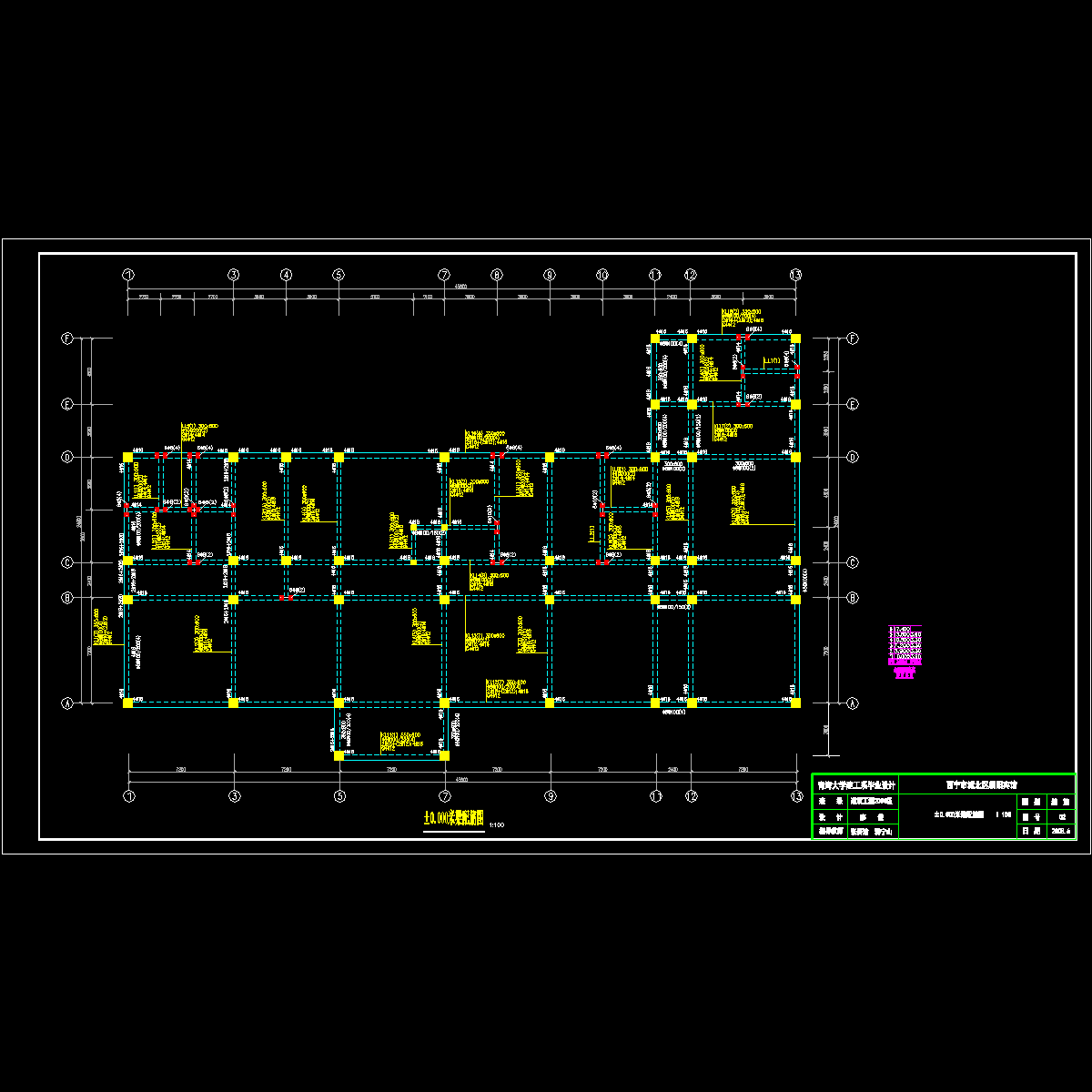

3.9m层板配筋图.dwg

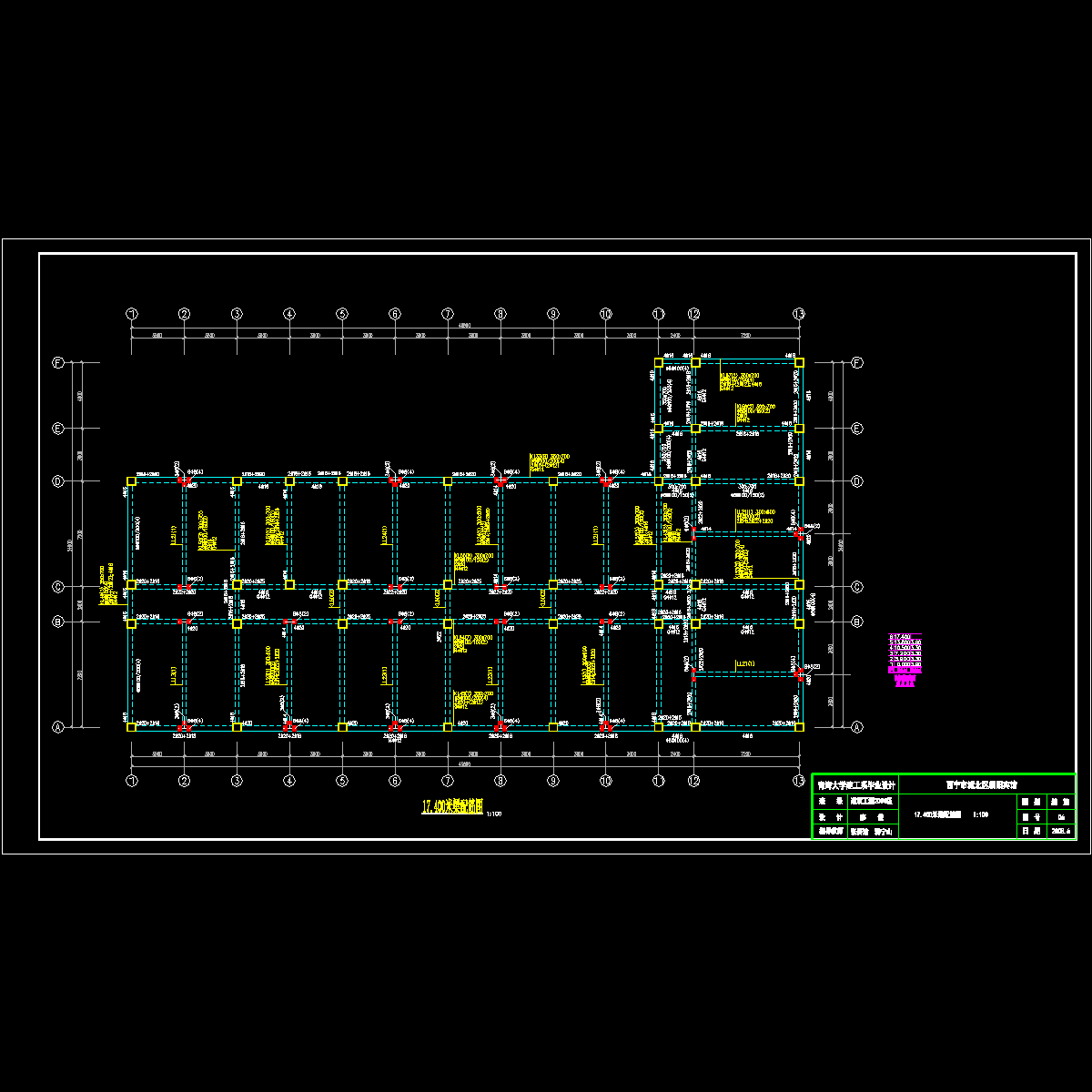

3.9m梁配筋图.dwg

7.2m-10.5m层板配筋图.dwg

7.2m-10.5m梁配筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
