[CAD]一份小区外网工程毕业设计方案

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为淄博市某小区外网工程毕业设计，包括设计说明，毕业设计指导书，设计图纸全套。 　　本次毕业设计题目为淄博市XX小区热网、给水、排水、换热站设计。设计内容包括热网、给水、换热站的设计负荷、流量计算、水力计算、管材及敷设方式的选择，以及管道的保温与防腐等。 　　根据中心城市供热田间，小区周围环境条件、小区内部设施、投资情况定热源位置。其次把所有采暖用户分为两个区，又已知的土建资料查阅手册，计算每个区的负荷、流量，再采用经济比摩阻进行水力计算，确定管径。最后根据流量、扬程选择循环水泵和补给水泵，并绘制最不利环路水压图。 　　换热站为保证流量，压力损失及采暖用户的要求，选用两台换热器并联，两台循环水泵，两台补给水泵。 　　小区给水管道沿供热管网敷设，并保证水质、水量和恭水时间的要求。 　　排水包括生活污水排水和雨水排水两部分。由于污水排水主要靠重力流，故沿原有地势坡度敷设管线。雨水排水在保证不积水的情况下按地势布置管线，但最远不应大于40米设一个雨水井。污水排水和雨水排水均在拐弯处设检查井，以保证水流畅通。 　　

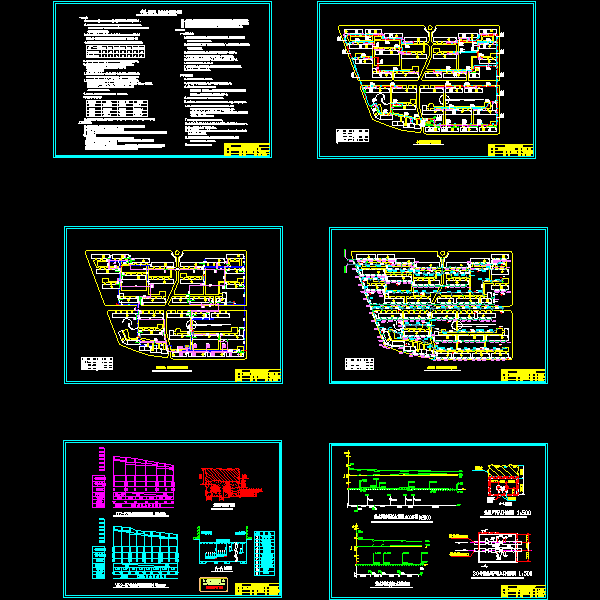

各外网平面布置图及设计说明图.dwg

换热站平面布置图与系统图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
