[CAD]一份小区7#住宅楼分户计量采暖毕业设计方案

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为某小区7#住宅楼分户计量采暖毕业设计，包括文字计算部分、设计图纸。 　　该项目采暖供回水由小区热交换站提供。采暖供回水温度为80/60℃。采暖系统的补水及定压由热交换站解决。该项目供暖设计整个单元热负荷为 138kw.该项目采暖系统采用共用立管的分户计量独立系统。采用异程、下供下回单管敷设方式。

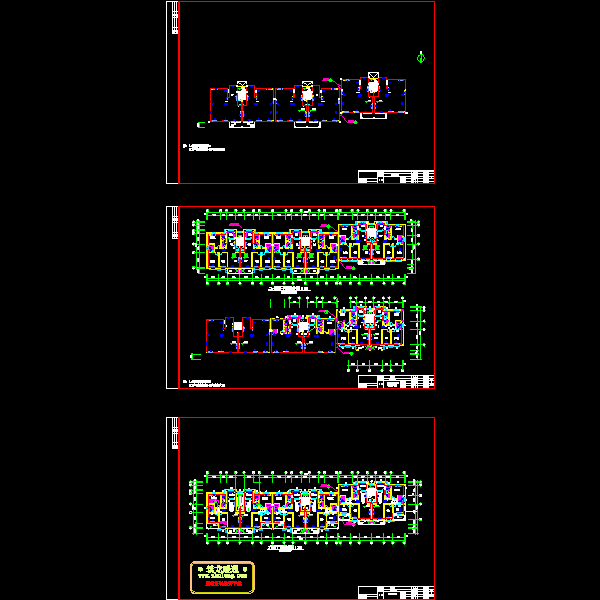

1分户计量设计平面图.dwg

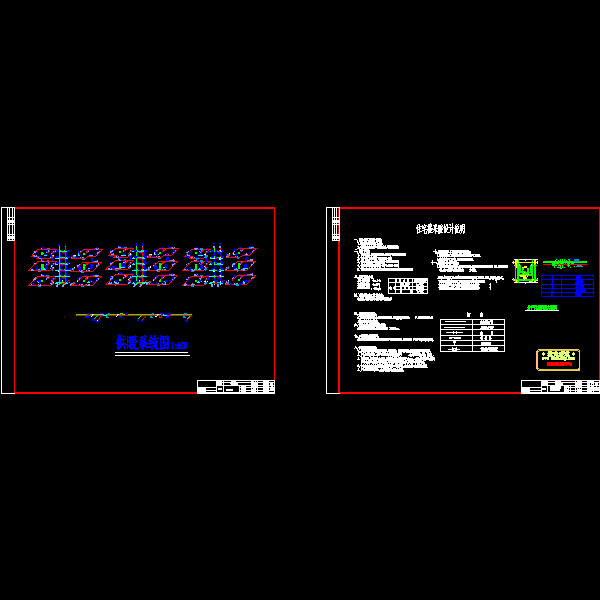

2分户计量设计系统图（暖通）.dwg

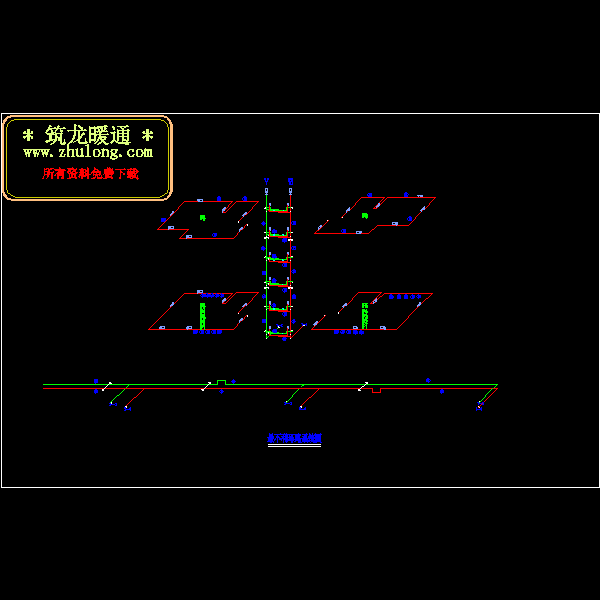

3最不利环路.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
