[CAD施工图]一份小区单元住宅楼毕业设计方案

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

[学士]某小区单元住宅楼毕业设计 　　该项目是光明小区单元住宅楼，共七层，层高均为3米，建筑物总高度为25.7M。该项目建筑设计方案为一梯两户，设计有三室二厅和三室一厅两种户型，建筑面积分别为110平米和100平米，建筑物的总长为42.6米，总宽度为13.6米，其长宽比约为3：1，满足7度抗震设防区建筑物长宽比不允许超过6.0的要求。结构上选用钢筋混凝土框架结构，结构设计分析中考虑了风荷载、重力荷载的作用，在楼板绝对刚性并对框架产生极强的约束作用的假定下，用近似的手算方法分析了该结构中框架。 　　基本风压为0.3kN/平米，基本雪压为0.4kN/平米 　　内容包括： 　　1、计算书： 　　第一章 建筑设计 　　第二章 结构设计 　　第三章 结构设计计算书 　　共94页。 　　2、该资料包含： 　　总平面图、建筑图、结构施工图。

毕业答辩后(建筑施工图aaaa）.dwg

毕业答辩后（结构施工图aaaa）.dwg

毕业答辩（总平面图aaa）.dwg

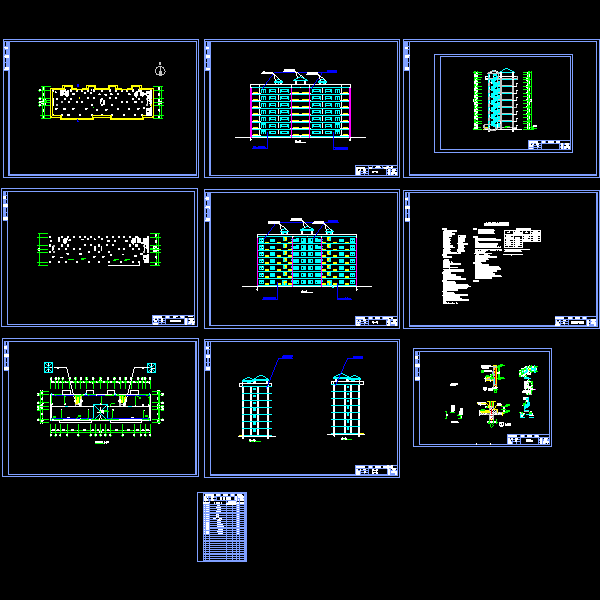

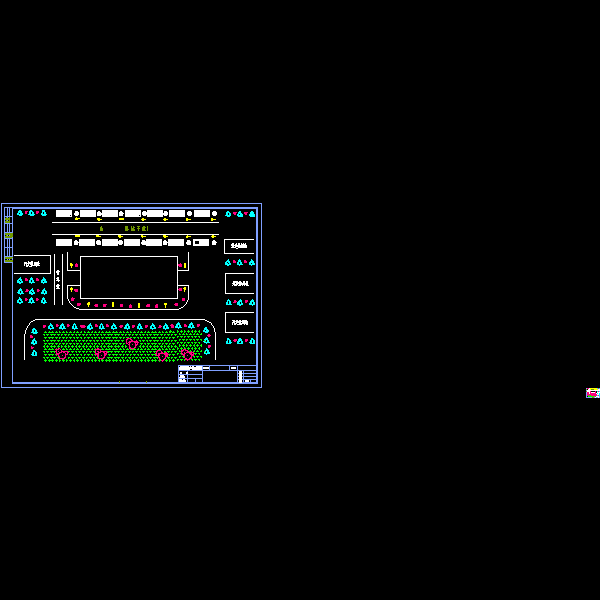

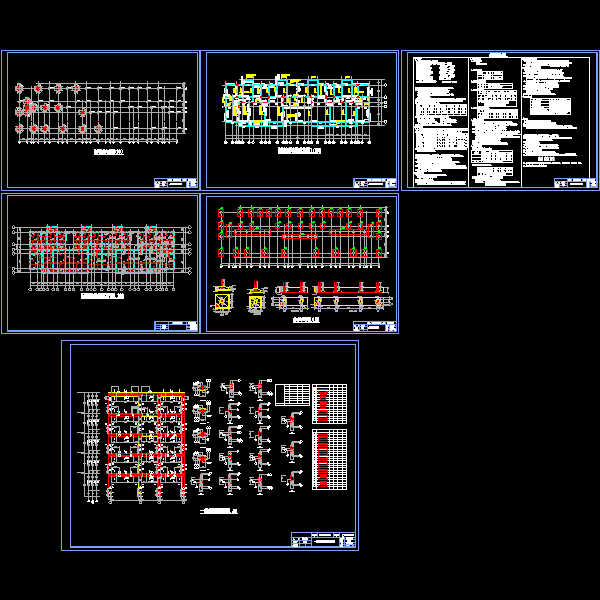

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-14 21:36:06上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
