一份CAD施工图小区6层住宅楼设计方案(现浇混凝土)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

图纸设计深度：方案 其它专业图纸：结构
建筑面积：4900平方米
建筑层数：6
效果图：无
有无人防：无

附件详情 该资料为[毕业设计]江苏镇江某小区六层住宅楼设计方案 　　本建筑采用全现浇混凝土框架结构，层数为6层，底层层高3.3 m，标准层层高为3.0 m，室内外高差为0.45 m。该建筑位于市商业中心，处在主干道交叉口东北方。该楼为六层，总高度为20.3m，底层高为3.3m，标准层层高为3.0m，室内外高差为 　　0.45m，建筑面积为4900m2。在楼周围留有绿化场地，用于公共活动，同时改善环境。 　　 　　这份参考资料包括附件详情、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、楼梯间详图等，共12张图纸 　　设计功能包括： 　　 　　另包括配套结构相关说明，计算书，结构施工图。

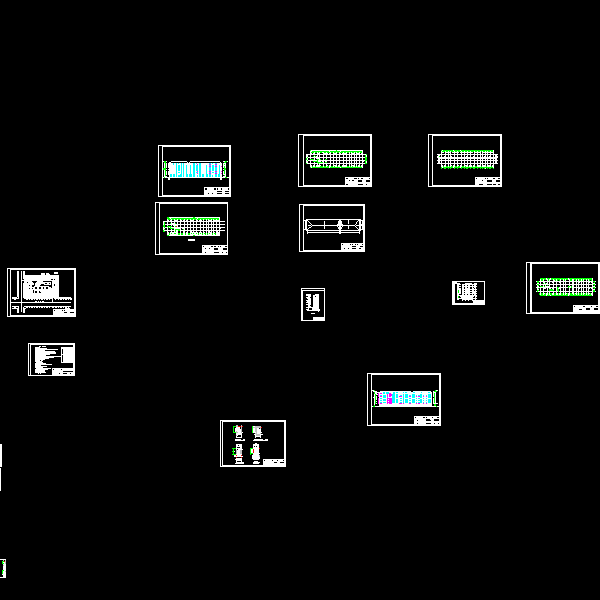

第 1 张图

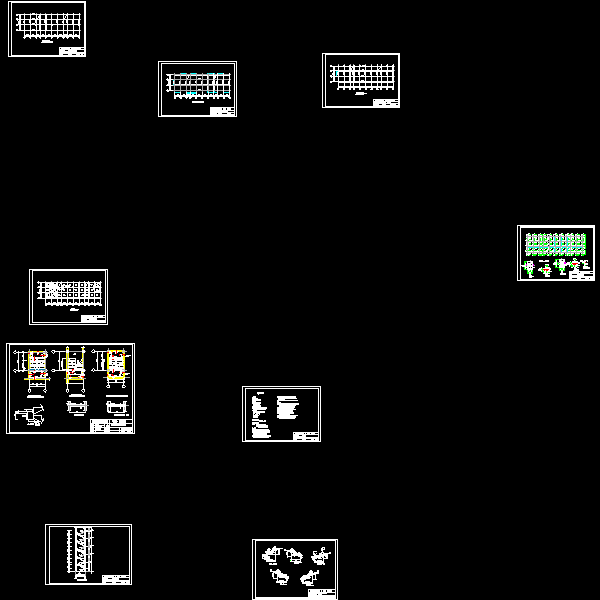

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
