隧道不良地段处治通用CAD大样图5张（注浆探水止水）(设计方案)(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 岩溶处理动态设计方案图
• 灰岩地段超前探水动态设计图
• 全断面超前预注浆堵水设计图
• 局部超前预注浆堵水设计图
• 破碎带地段径向止水方案设计图

附件详情

局部注浆堵水适用于灰岩段超前探水总水量小于10m /h，但个别探水孔出水量大于2m /h的情况。径向止水方案用在破碎带地段，且在地下水不影响施工安全的情况下使用。钢管(取代系统锚杆)采用外径42mm、壁厚4mm热轧无缝钢管，钢管前端呈尖锥状，尾部焊上φ6加劲箍，管壁四周钻6mm压浆孔，但尾部有1m不设压浆孔，详见钢花管大样图。全断面注浆堵水适用于超前探水孔中2/3出水且总水量大于10m /h的情况。注浆范围为隧道开挖半径的2倍，单孔注浆有效扩散半径为R=3.6m，注浆孔底中心距D=1.5R=5.4m，注浆最终压力为水压力的2~3倍。
超前探水适用于灰岩地段，利用开挖凿岩台车施工探水孔。每次探水段长7.5m，开挖5m，保留2.5m开始下一次探水。
隧道穿越小型溶洞时的工程处理图(溶洞为示意)：分布于隧道顶拱上部的溶洞区域，应清除溶洞充填物，并在护拱的拱脚加设锁脚锚杆，再作回填处理(回填处理在隧道衬砌结构完成后施做)。分布于隧道侧面和底部区域的溶洞，在隧道衬砌修筑前施作。分布于隧道仰拱以下区域的溶洞用C10砼回填。

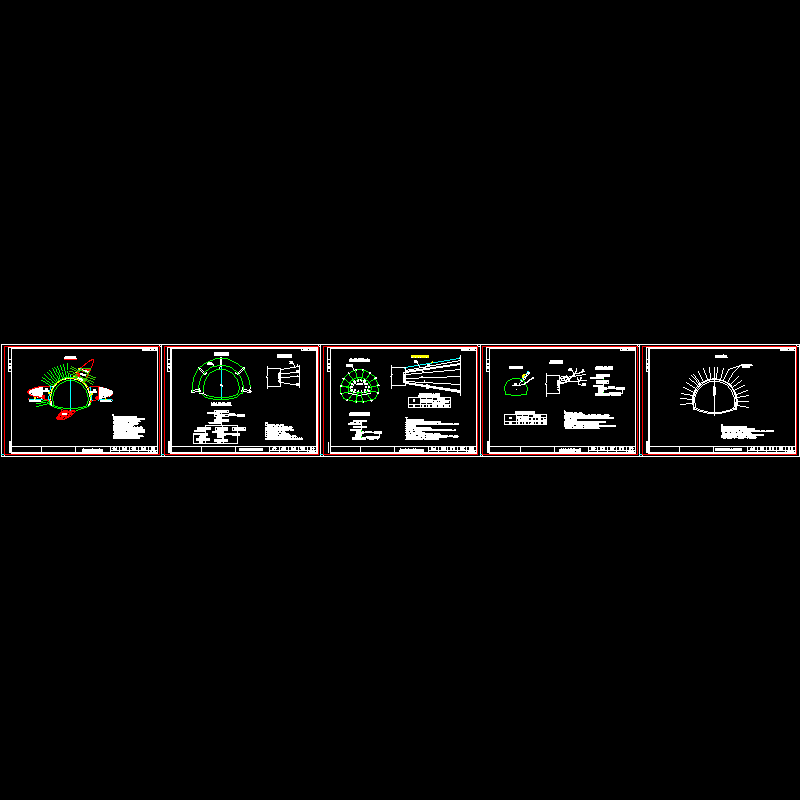

……共计5张，设计于2014年

局部超前预注浆堵水设计图

岩溶处理动态设计方案图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
