高层住宅给排水CAD施工大样图(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅建筑
• 建筑层数：高层建筑
• 建筑高度：60-90m
• 地上楼层：26、29、18层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：其他供水方式
• 供水分区：三区
• 污废水排水体制：分流
• 设计内容：给水系统,污水排水系统,消火栓系统,喷淋系统
• 地下室：车库
• 设置场所火灾危险等级：中危险级Ⅱ级
• 参考图纸：20-50张
• 设计年代：近代

附件详情

• 1.设计说明 材料表 图例
• 2.地下室给排水及消防平面图、系统图、喷淋平面图
• 水泵房大样图
• 3.地上分区给排水平面图及系统图、电梯机房层给排水平面图、水箱间给排水平面图

附件详情

该项目为长沙高层住宅1-4#,5#,6#栋和2-1，2-2栋给排水施工图。
建筑层数与建筑高度分别为：
1-4# 1 26 1层 建筑高度84.6米 属一类高层住宅
1-5# ，1-6# 1 28 1层 建筑总高度 93.60米。属一类高层住宅楼。
2-1# ，2-2# 18层 建筑总高度 54.98米。属底层设商业网点的二类高层住宅楼。
地下室平时为停车库，属一类地下汽车库。消防设计内容包括：室内外消火栓系统，自动喷水湿式-泡沫联用系统以及建筑灭火器配置。
室外消防由市政给水管（3.5~4.0MPa）直接供水（小区给水总图中设计）。室内消防给水为临时高压，由地下消防水池-消防水泵供水。
生活给水 1-4，1-5，1-6栋分为三区，2-1，2-2栋分为两区。1~6层由市政自来水直接供水。7层以上生活给水分为中压、高压两区，由地下室生活水箱-变频加压设备供水。
排水系统 雨污分流，污废合流。

1-4栋一层给排水平面图

1-5栋给水系统图

2-1栋、2-2栋一层给排水平面图

水泵房大样图

2-1栋、2-2栋排水系统图

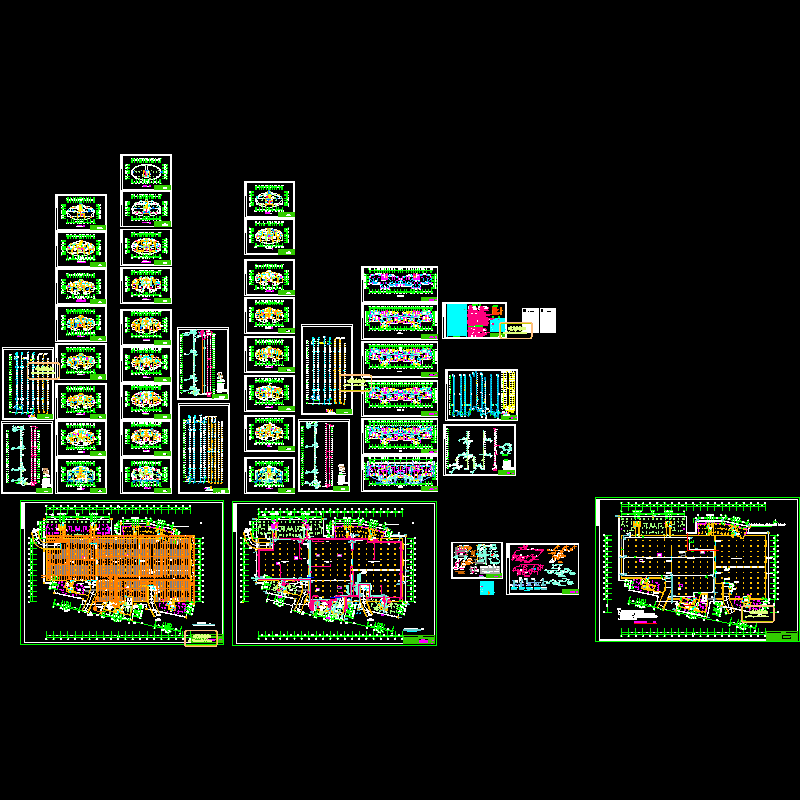

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
