2019阿克塞综合办公楼电气CAD施工图纸（电气节能）(TN-S)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：单层建筑
• 建筑面积：829.35平方米
• 图纸设计深度：施工图
• 设计年代：近代
• 负荷等级：二级,三级
• 防雷等级：第三类
• 有线电视：D类
• 接地方式：TN-S
• 项目地址：甘肃
• 设计：低压配电,建筑物防雷,接地安全
• 弱电设计：视频监控系统,综合布线系统,有线电视和卫星接收系统

该附件为2019阿克塞综合办公楼电气施工图（电气节能）

一、项目概要

该项目阿克塞中科物业管理有限公司综合办公楼。位于酒泉市阿克塞县红柳湾镇，马厩路北侧，酒泉市第三建筑安装工程公司施工设备及材料厂西侧。总建筑面积为829.35平方米。本建筑为二层框架结构，建筑高度为10.05米(室外地面至女儿墙高度)，室内外高差为0.45米。

二、设计范围

1低压配电系统

2综合布线系统

3建筑物防雷与综合接地系统

4有线电视系统

5视频监控系统

6可燃气体探测报警系统

一层照明疏散及插座接线平面图1

顶层

一层接地平面图

图

一层综合布线及安装

有限电视系统图

安防监控系统图

第 1 张图

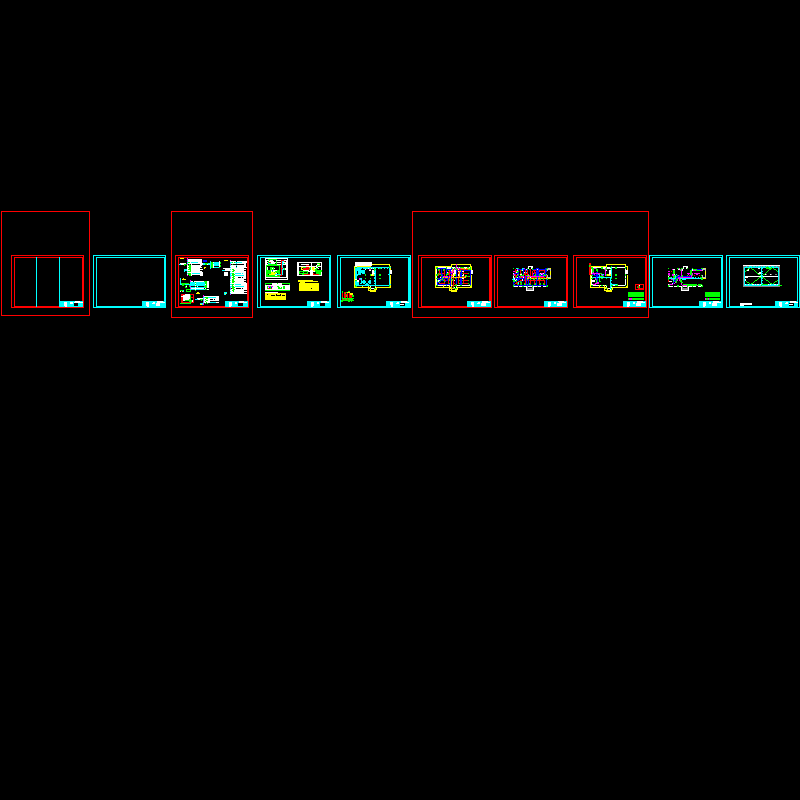

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
