4层大型国际会议中心电气CAD施工图纸（电气节能）.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度：多层建筑
• 建筑面积：22876平方米
• 地上层数：4层
• 地下层数：2层
• 图纸设计深度：施工图
• 地下室用途：车库,设备用房
• 负荷等级：一级,二级,三级
• 防雷等级：第二类
• 设计： ,电气照明,建筑物防雷,接地安全

该附件为大型会议中心电气施工图（含电气节能）

1、项目概要

该项目为大型会议中心,地上4层主要功能为大宴会厅、大会议厅、会议室、办公及其它配套用房,建筑面积约为 ;地下2层主要功能为停车库41864m2及设备用房、厨房等,建筑面积约为 ;建筑高度为27.5m。

22876m2

2、 设计内容

1、 供配电

2、电力及照明

3、自动控制

4、防雷及接地

5、设备选择及安装

6、导线选择及线路敷设

7、电气节能设计

大型会议中心电气施工图

高压供电系统图

电气火灾监控系统图

智能照明控制系统示意图

照明配电箱接线图(一)

变压器接线图

第 1 张图

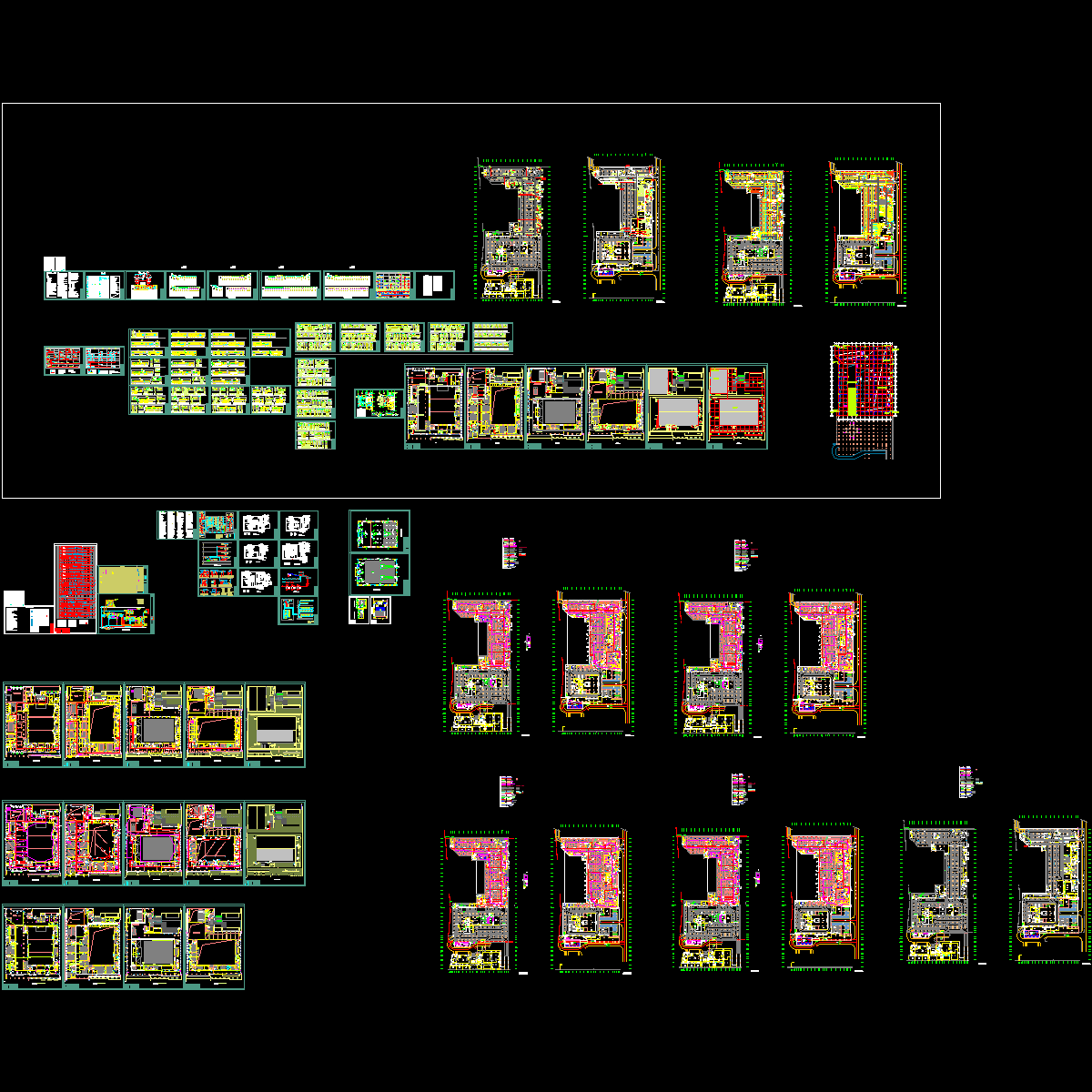

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
