2层58821平米大型国际会议中心弱电系统施工CAD图纸
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：58821平方米
- 地上层数：2层
- 地下层数：1层
- 参考图纸：28张
- 设计年代：近代
- 地下室用途：车库
- 有线广播：业务性
- 会议系统：讨论系统,同声传译
- 弱电设计：入侵报警系统,视频监控系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,信息网络系统,公共信息显示系统,呼应信号及信息显示
附件详情
- 1、弱电设计说明
- 2、楼宇自控系统
- 3、入侵报警系统
- 4、综合布线系统
- 5、计算机数据网络系统
- 6、公共广播系统
- 7、公共信息发布系统
- 8、弱电机房 平面布置图
- 9、网络机房配电系统图
- 10、监控机房配电系统图
- 11、建筑设备监控系统点表
附件详情
该附件是某大型国际会议中心弱电系统施工图纸，总建筑面积约为58821平方米，主要功能有地下停车库及设备房、展区及其附属用房。建筑层数为地上2层，地下1层，建筑高度40.84m。属于一类高层建筑物。建筑设计结构形式为框架剪力墙结构，基础形式为桩基础，现浇混凝土楼板。
弱电系统设计包括：数字监控系统、综合布线系统、公共广播系统、计算机网络系统、防盗报警系统、机房建设以及楼宇自控系统等详细系统图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
国际会议中心 - 1 -

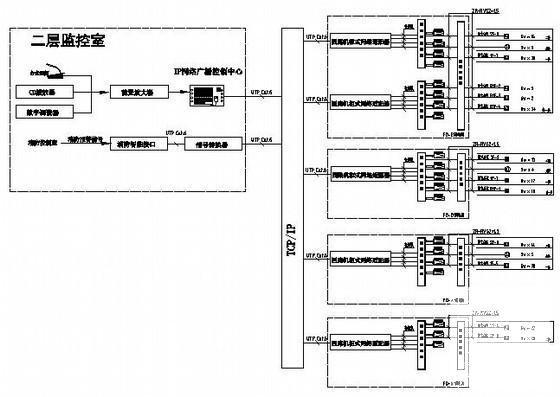

国际会议中心 - 2 -

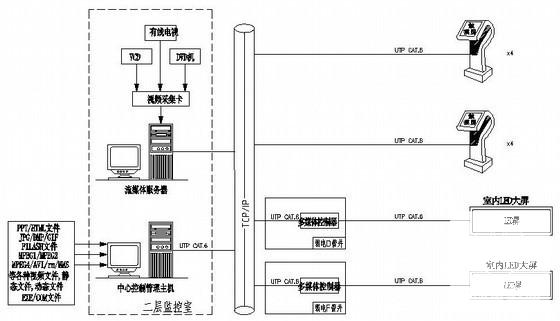

国际会议中心 - 3 -

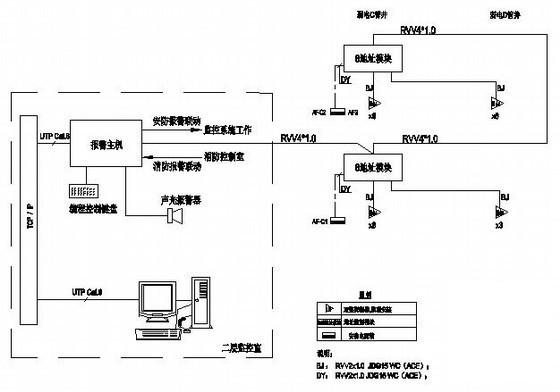

国际会议中心 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：0.64 MB
- 收藏次数：0
-
文件名称：
附件-995856587977670008075.rar
国际会议中心下载
