新立街综合办公楼电气CAD图纸(建筑配电系统)(dwg)

[复制链接]

0

主题

0

帖子

1187

积分

超级版主

Rank: 8Rank: 8

积分
1187
发表于 2020-5-17 13:30:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


一、项目概要

1、该项目为天津市东丽区新立街综合办公楼。总建筑面积约为8200平方米,该建筑首层标高4.5m,其他层3.6m,总高度24m,共六层。建筑设有办公室、会议室、设计室、策划室、贵宾室、洽谈室、会客室、休息室、接待厅、多功能厅。配电室、消防控制室、水泵房、车库、餐厅设在首层,电梯机房、水箱间设在顶层。

2、建筑内部设置的电气系统为:建筑配电系统、动力系统、 、电视系统、电话系统、消防报警及连动系统、 系统。

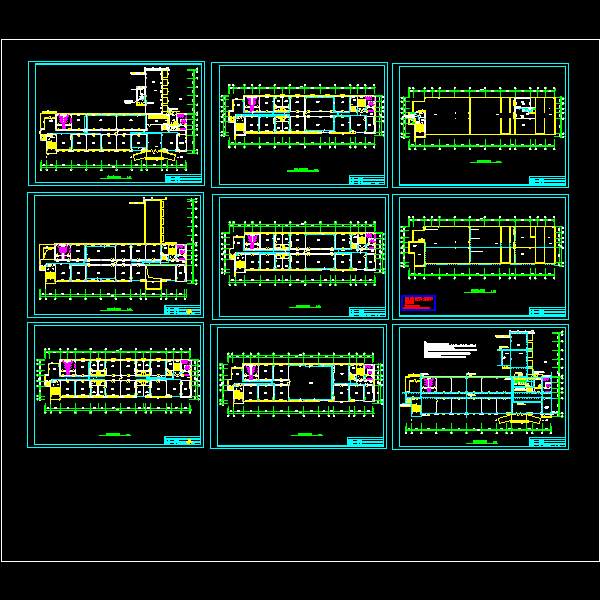

办公楼建筑电气 - 1
第 1 张图

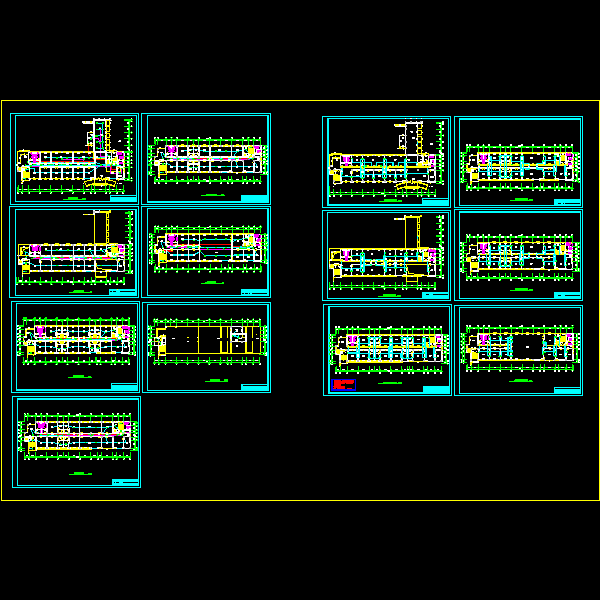

办公楼建筑电气 - 2
第 2 张图

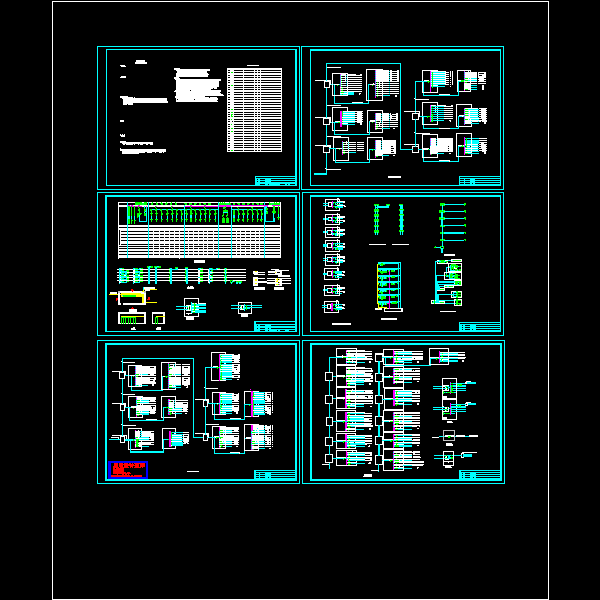

办公楼建筑电气 - 3
第 3 张图

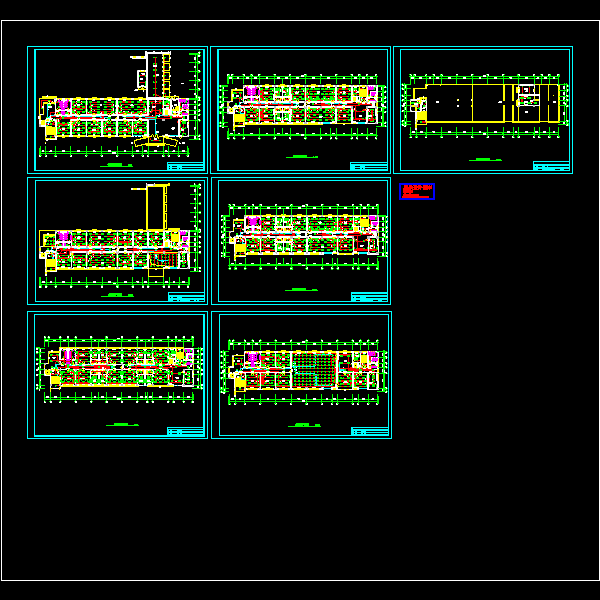

办公楼建筑电气 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-5-17 13:30:04上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11e2ccdcsc0wc0cccs.zip

1.86 MB

下载  售价: 100 积分    赚积分
