高层综合办公楼电气施工CAD图纸(人防）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：22979.4平方米
• 地上层数：16层
• 地下层数：3层
• 设计年代：近代
• 地下室用途：人防,车库,设备用房
• 负荷等级：一级,二级,三级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目地址：福建

该附件为厦门高层综合办公楼电气施工图(含人防），设计范围包括：低压配电系统；建筑物防雷接地系统；人防电气设计。弱电系统包括：火灾自动报警系统；建筑智能化设计(该资料只设计广播、电视、综合布线系统，其他智能化设计另行完成)。变配电所设计另行完成。二次装修设计、电气设备抗震设计由专业设计完成。火灾自动报警系统的深化设计由厂家完成。

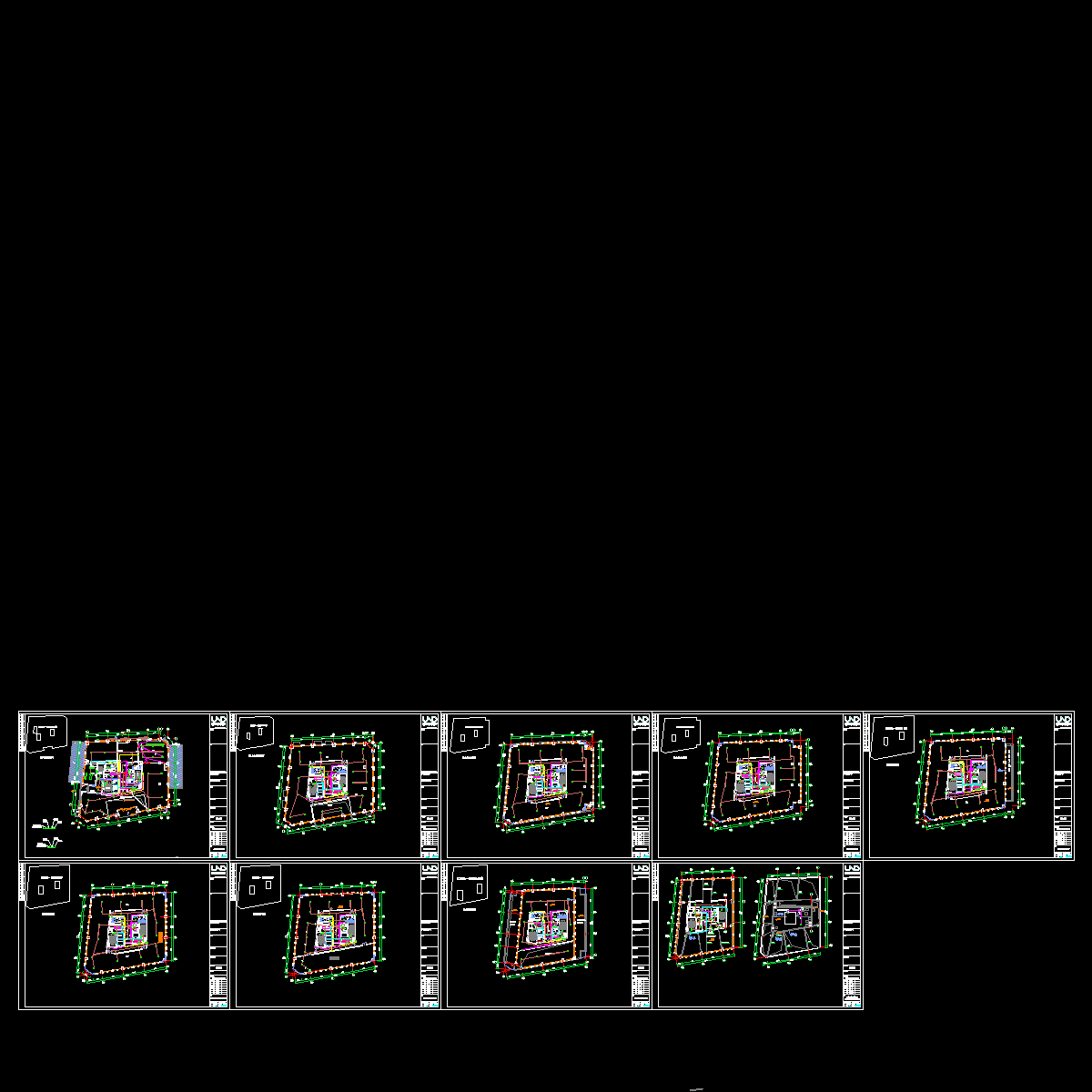

配电平面图

屋顶防雷平面图

综合布线平面图

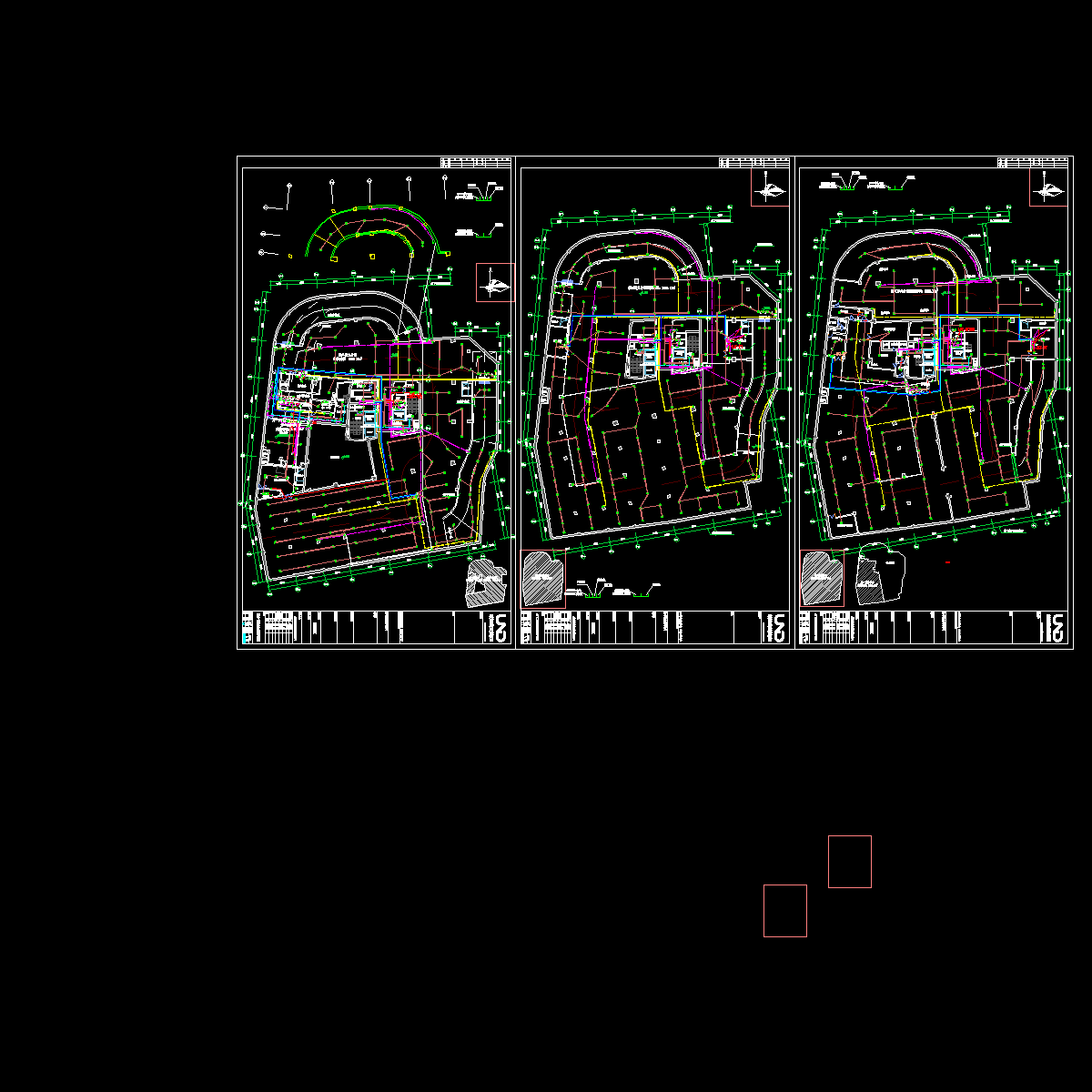

火灾自动报警平面图

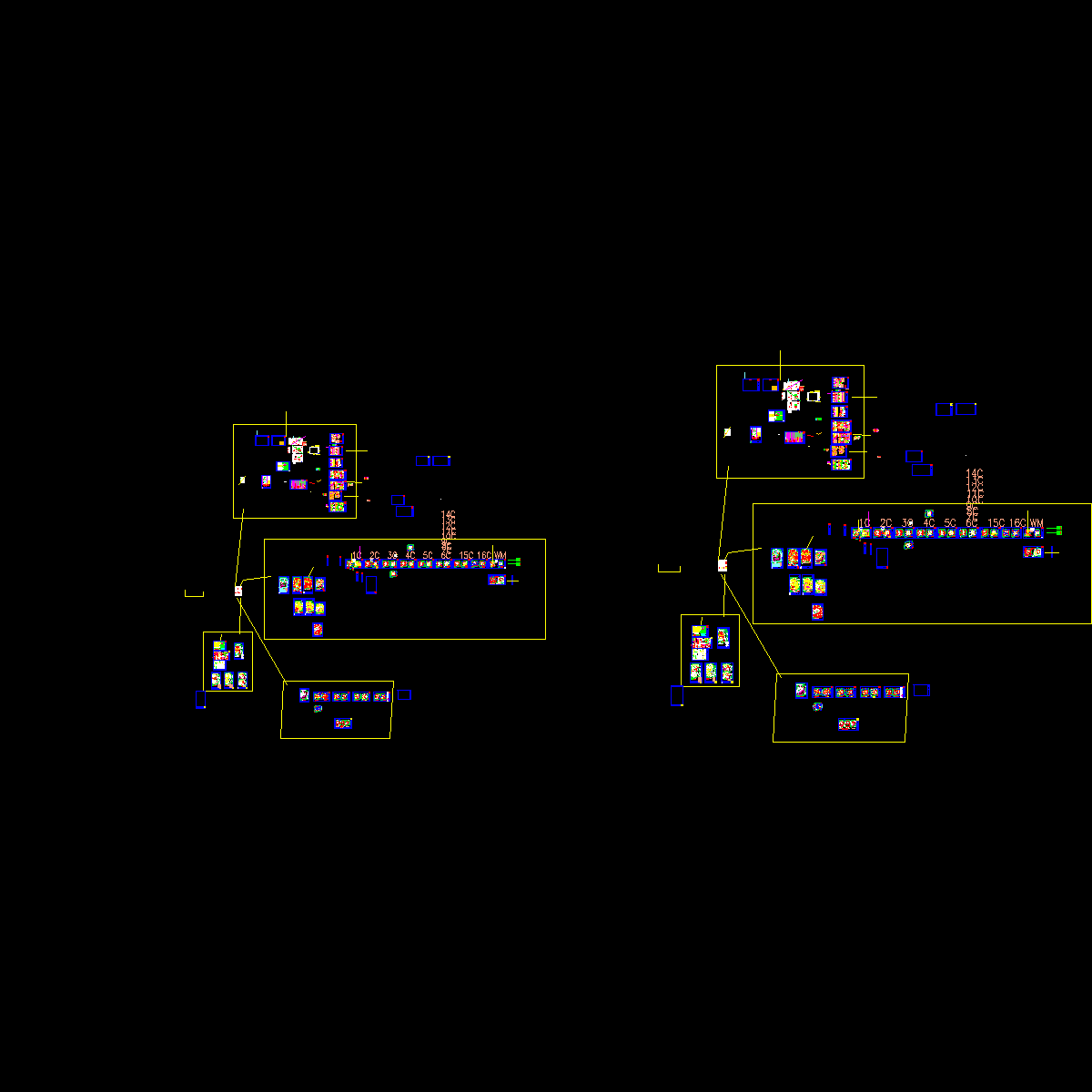

车库配电箱系统图

配电箱系统图

电施.莲湖审查通过2015.1.11.dwg

莲湖地下室火灾报警（审查通过）.dwg

莲湖大厦上部火灾报警(审查通过).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
