高层住宅综合楼电气CAD施工图纸(TN-S)

ttffdd7788 · 发表于 2020-8-25 21:50:32

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅,商业
建筑面积：48000平方米
地上层数：27层
地下层数：2层
参考图纸：33张
设计年代：近代
负荷等级：一级
防雷等级：第二类
接地方式：TN-S
设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
弱电设计： ,通信系统,有线电视和卫星接收系统

附件详情

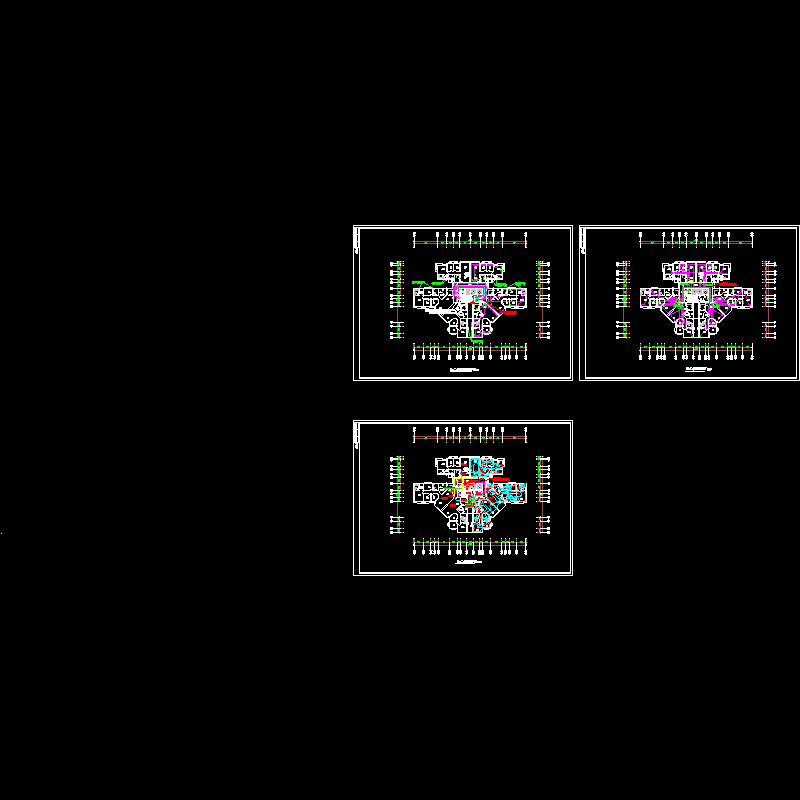

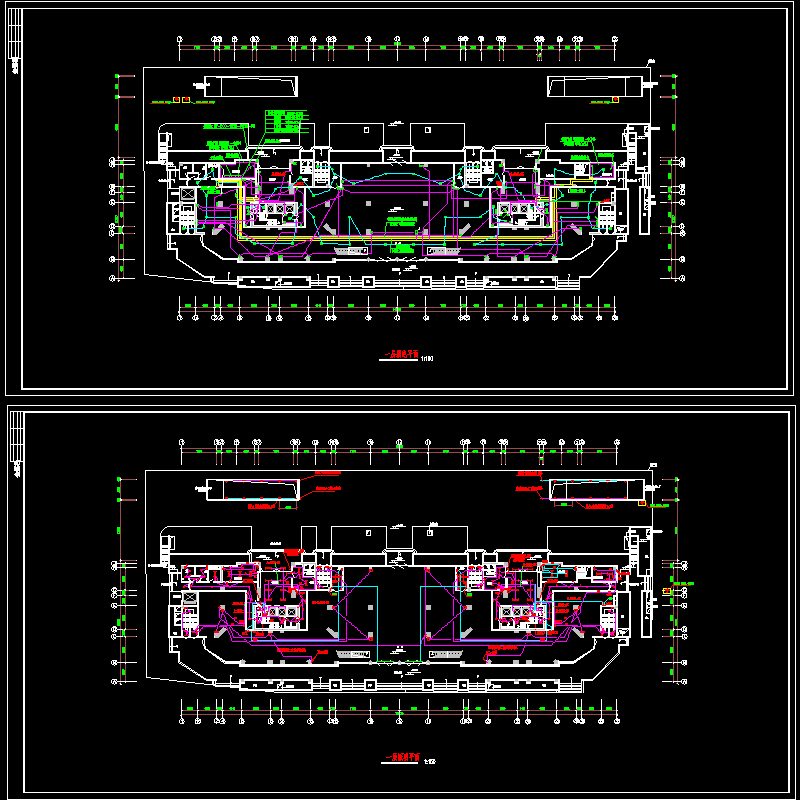

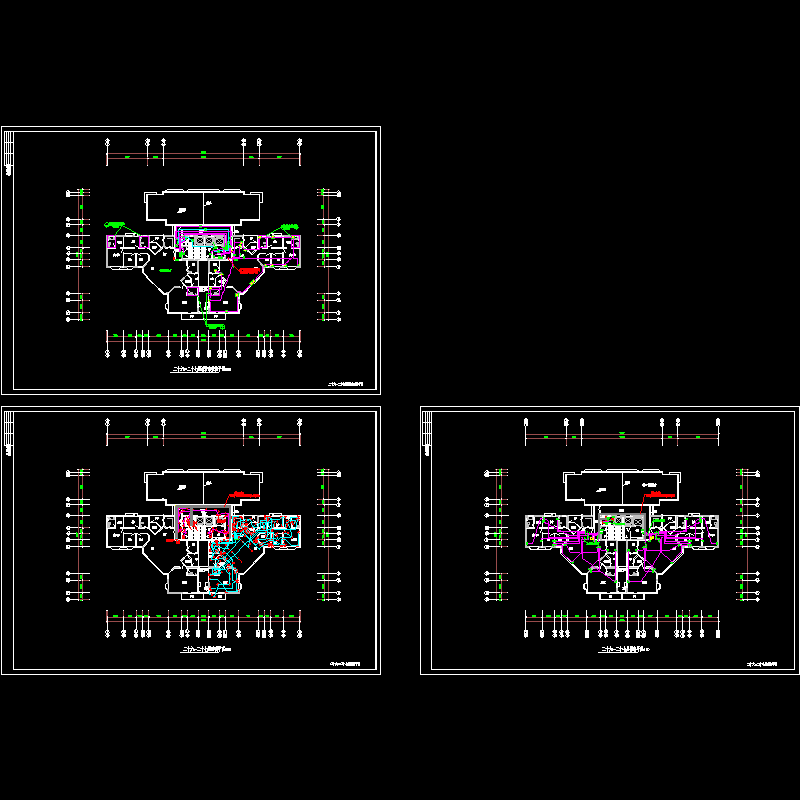

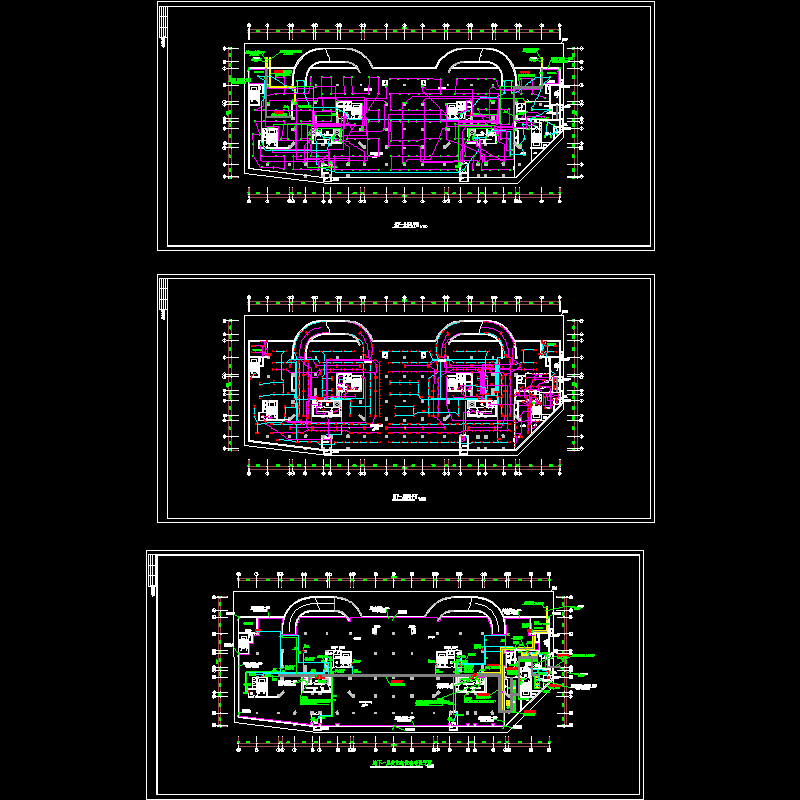

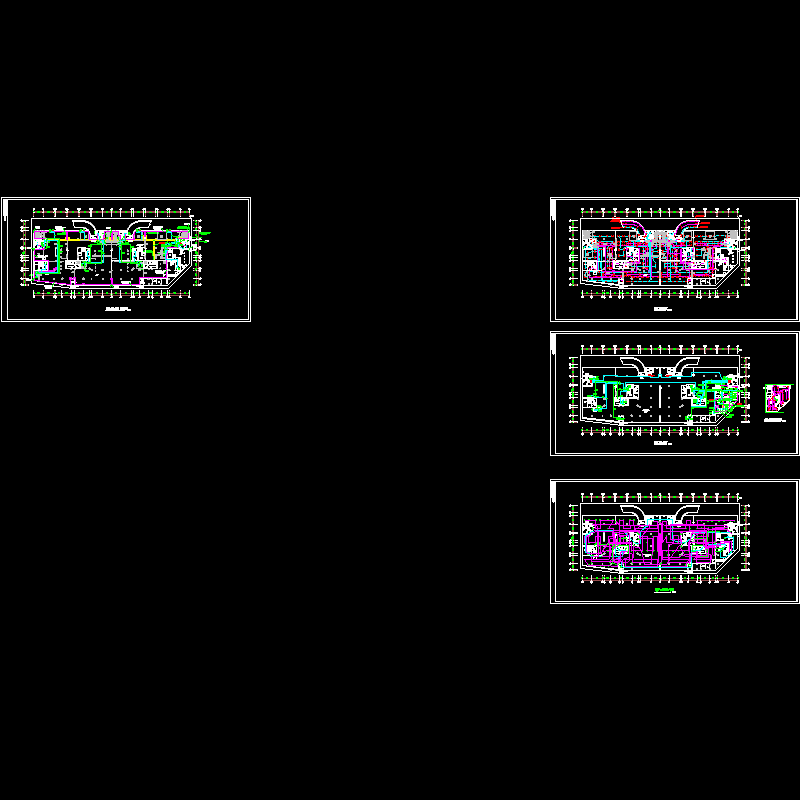

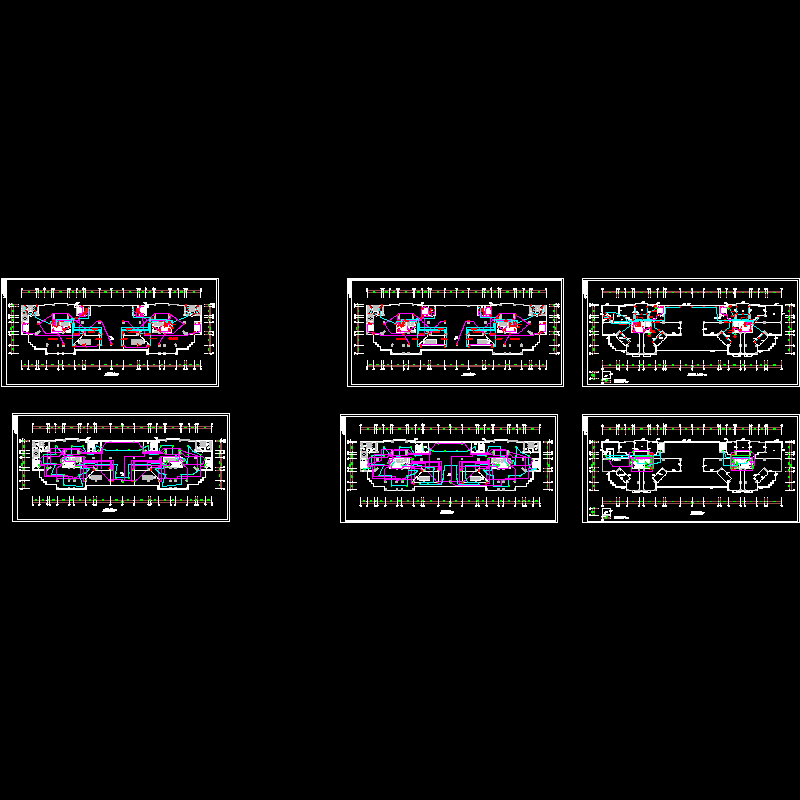

该项目为综合楼, 两栋塔楼. 共二十七层, 其中一三为商业裙房, 四~二十七层为住宅, 三层和四层之间为设备转换层. 地下为两层, 作为停车库其中地下二层在战时为人防地下室. 变配电室(包括发电机房)设在地下一层,水泵房, 空调机房等均设在地下二层.在一层分别设有消防控制室; 监控室; 电视,电话光节点机房等.建筑高度分别为92.80米该项目为一类高层建筑. 故其消防电梯,事故疏散照明,消防设备,消防控制室,监控室; 光节点机房等负荷为一级负荷; 生活水泵;客梯和排水泵等也为一级负荷; 裙房照明等负荷为二级负荷; 住宅和其他负荷为三级负荷.，包括可视对讲及防盗报警、监控、自动抄表、消防、电话、综合布线、有线电视等弱电施工图纸。
