预应力混凝土T型桥梁成套dwg格式dwg格式CAD设计图纸(吊装就位)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：湖南
• 使用性：公路桥
• 跨径大小和多跨总长：25m
• 承重构件受力情况：梁桥
• 材料类型：预应力桥

附件详情

三、主要技术指标
1、设计荷载：公路II级
2、抗震标准：地震烈度7度
3、桥面净宽：净7m 2×1m
4、跨 径: 25m
1、上部结构：桥梁纵向坡度为0.6%，横向坡度均为1.5％，桥面宽度为9m，主梁截面形式为T梁，梁高1.75m采用简支转连续的施工方法。由于采用简支转连续的施工方法，主梁先预制后运输、吊装就位，因此横截面布置时应考虑施工中的吊运能力，全桥做成5个等截面T梁。
2、结构分析：采用桥梁博士软件进行内力计算分析

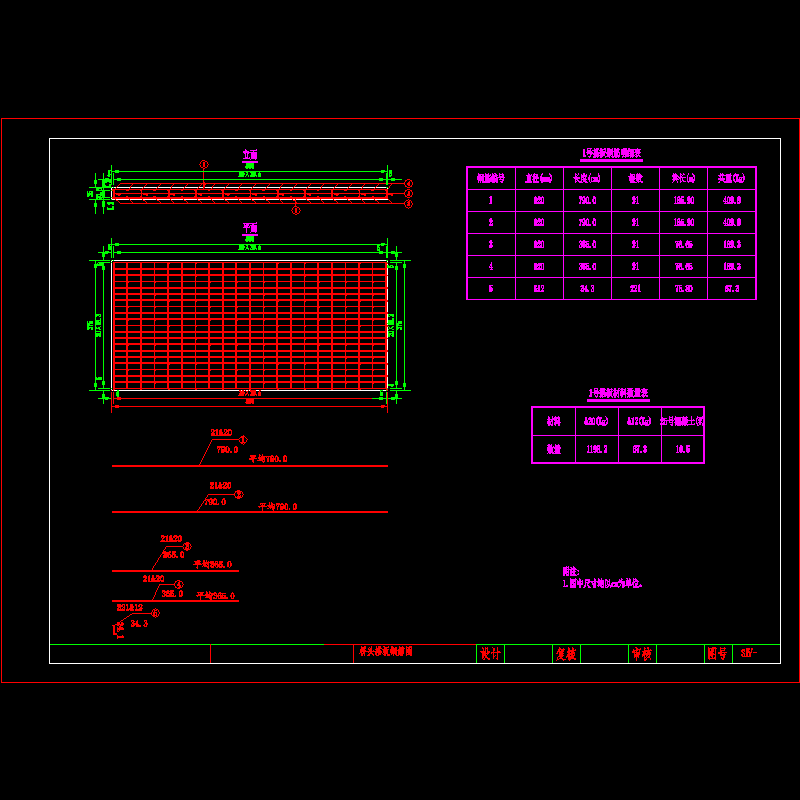

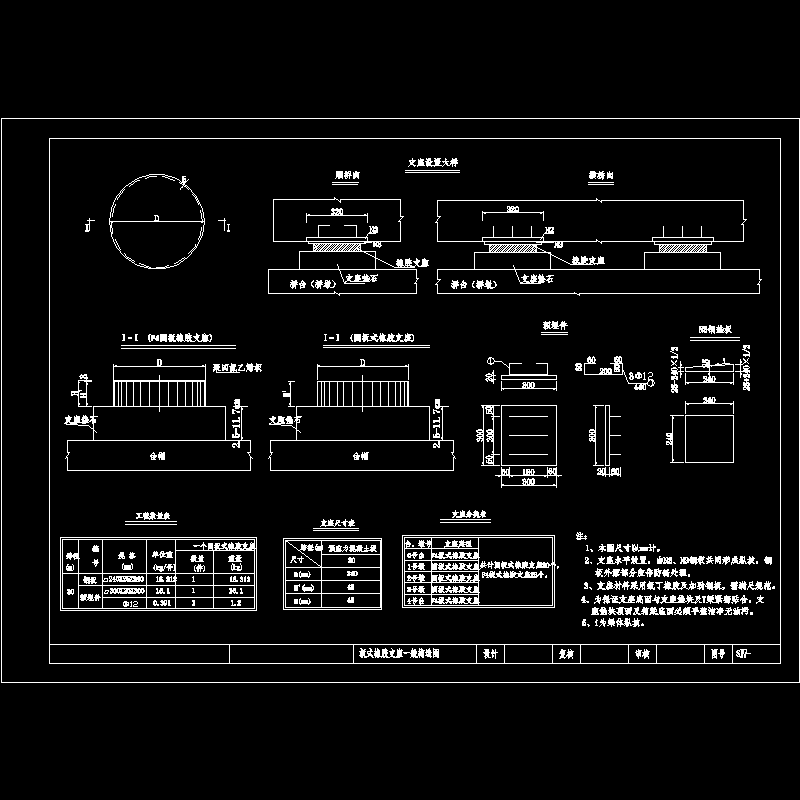

板式橡胶支座一般构造图.dwg

搭板.dwg

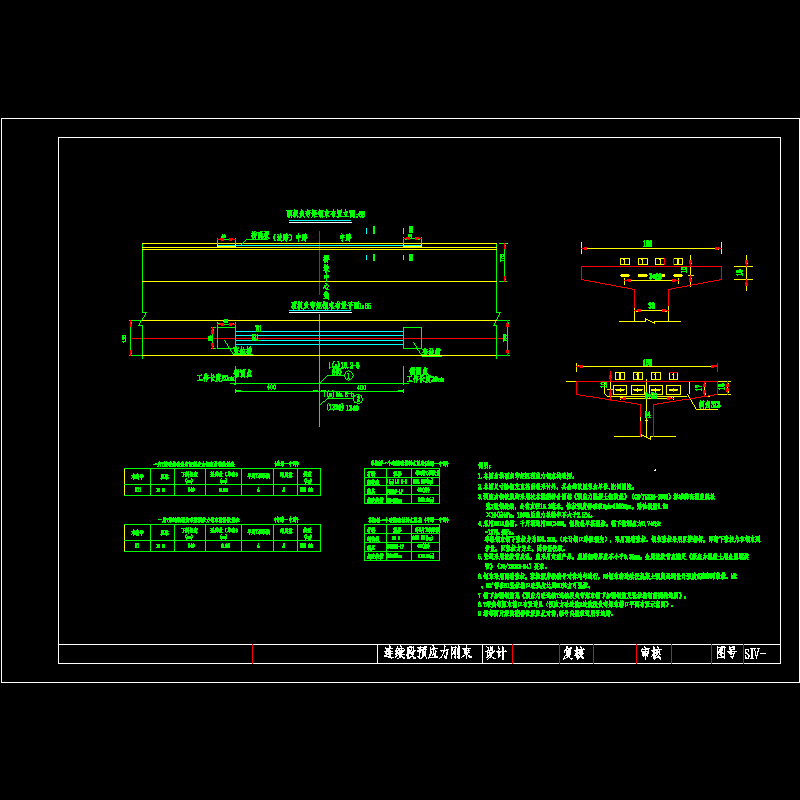

p014 桥宽12.25m l＝25m 预应力砼连续t梁连续段负弯矩预应力钢束构造图.dwg

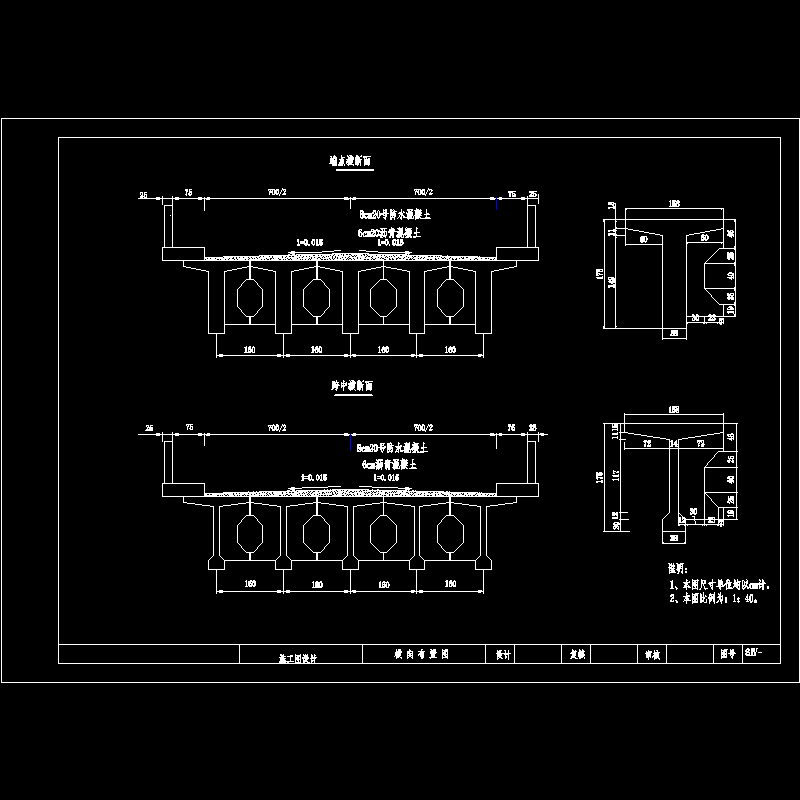

t梁横向一般布置图.dwg

和谐大桥地形图.dwg

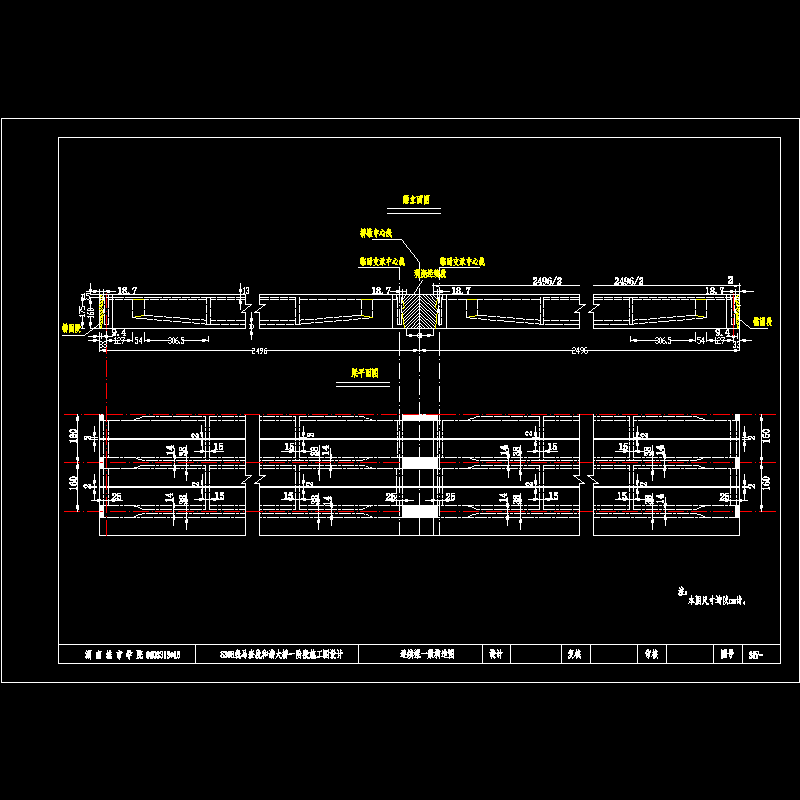

连续梁一般构造图.dwg

钢束大样1.dwg

钢束大样2.dwg
