1×10米预应力混凝土空心板成套CAD设计图纸(桩基础).dwg

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

2.本桥上部采用1×10米预应力混凝土空心板，下部桥台采用双柱式桥台，桩基础。 　　3.设计荷载公路Ⅱ级，地震动峰值加速度为0.2g。 　　4.桥面横坡1.5%由桥面铺装厚度100～153mm形成，桥面铺装采用C40W6混凝土。 　　5.本桥在桥台位置处各设一道GQF-C20伸缩缝，桥台处支座采用GYZ175×42mm板式橡胶支座,共计24块。 　　6.本桥在桥下及上下游各15米范围内对渠道边坡及渠底进行护砌，采用400mmM7.5浆砌片石 300mm砂砾垫层。

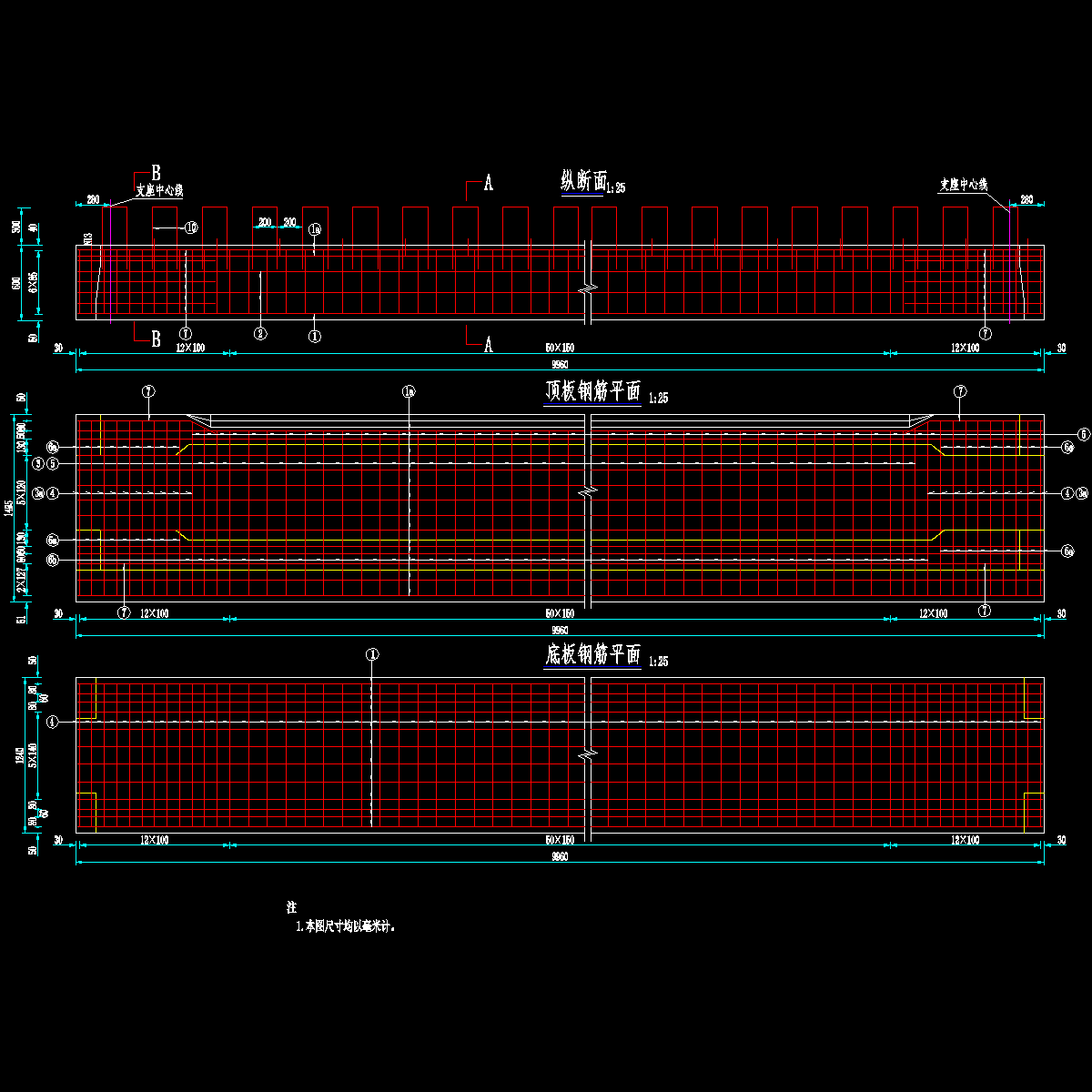

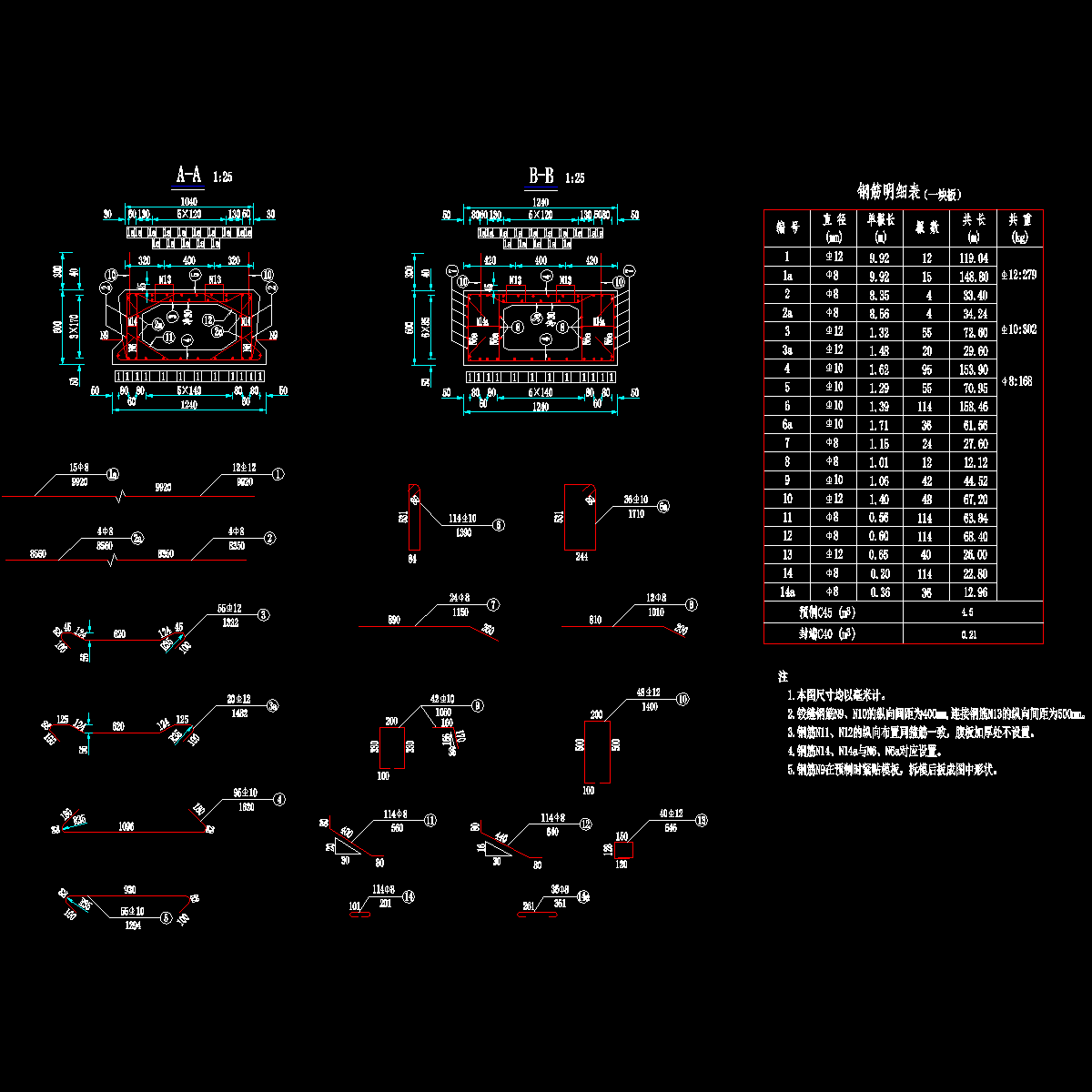

11中板普通钢筋构造图1（α＝0）.dwg

12中板普通钢筋构造图2（α＝0）.dwg

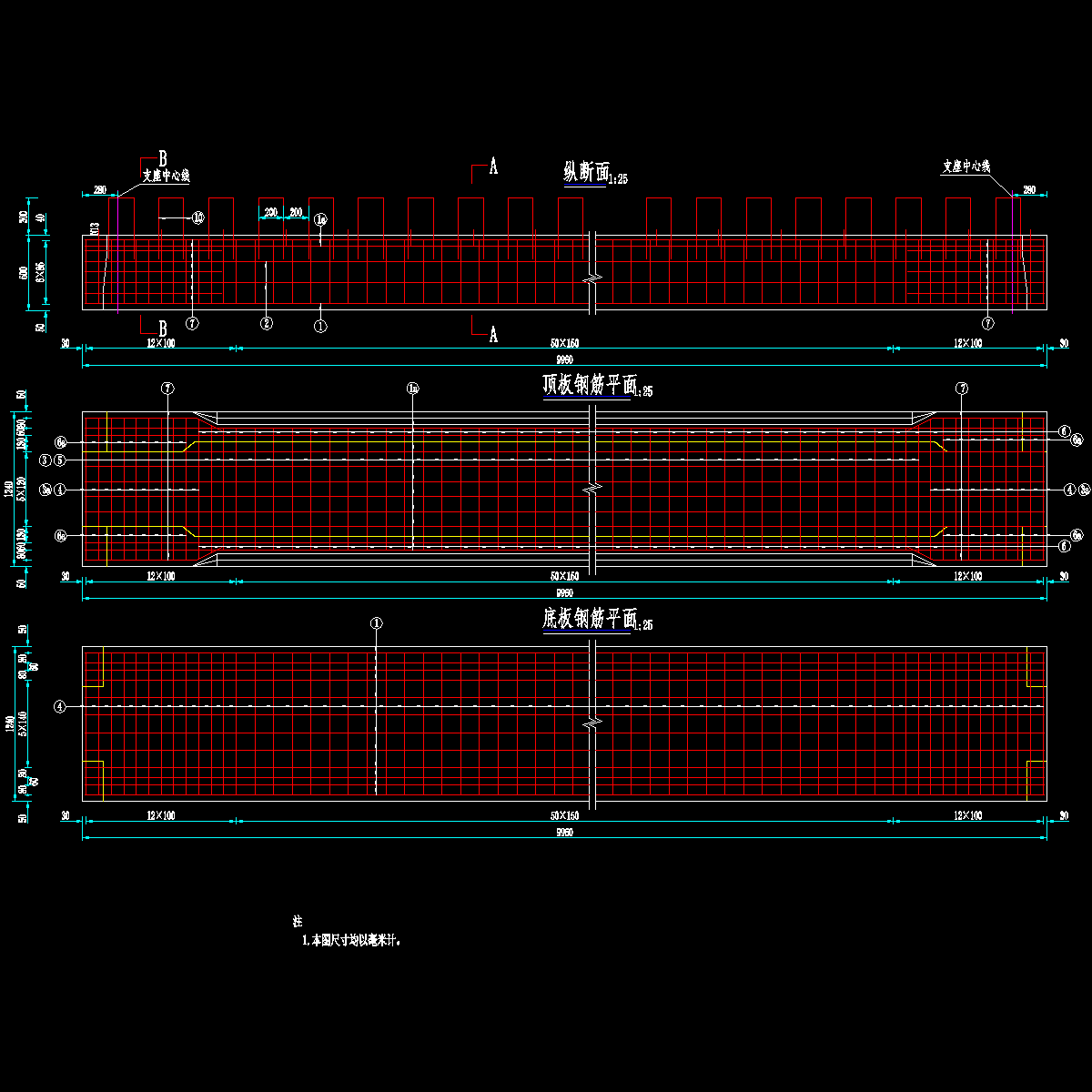

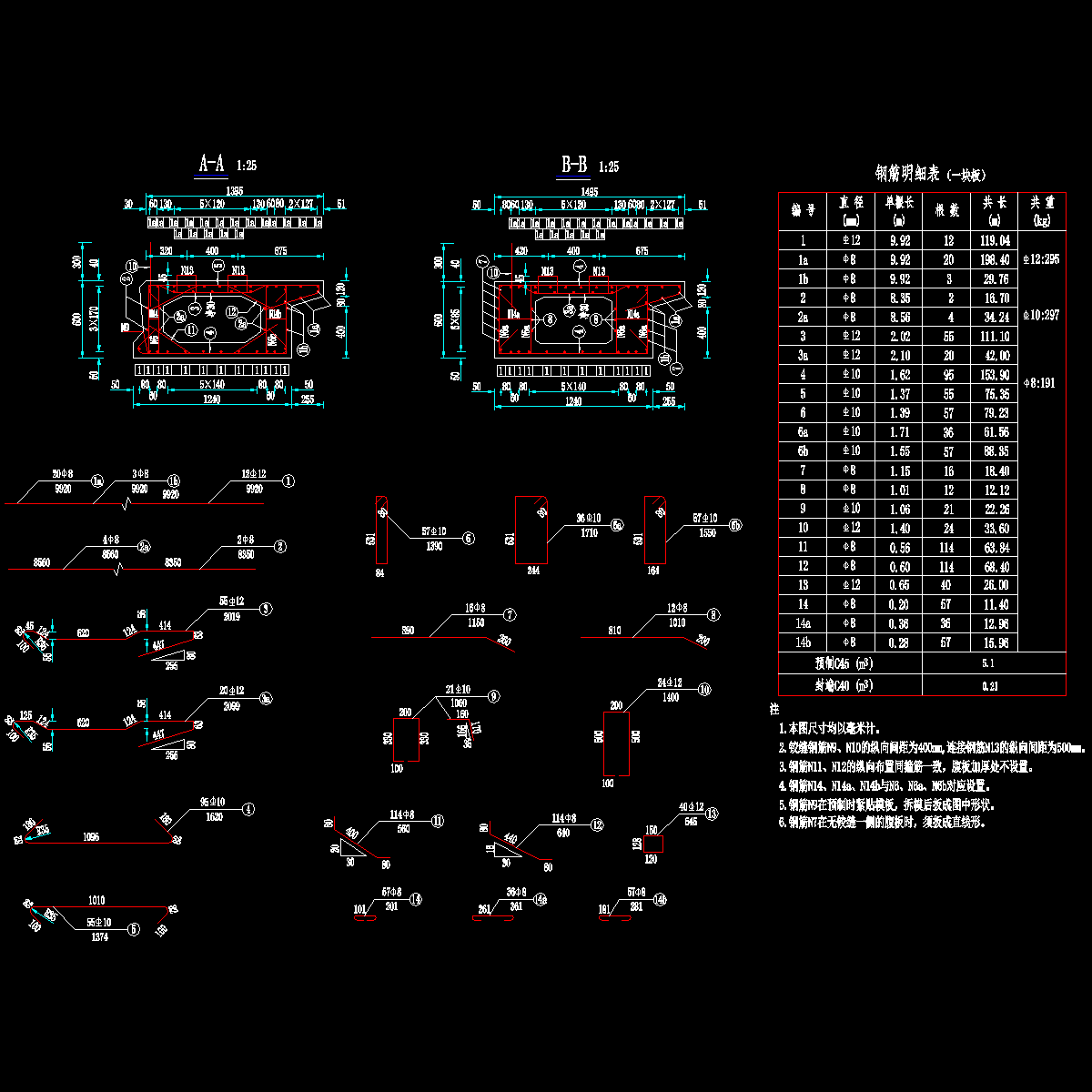

13边板普通钢筋构造图1（c＝255、α＝0）.dwg

14边板普通钢筋构造图2（c＝255、α＝0）.dwg

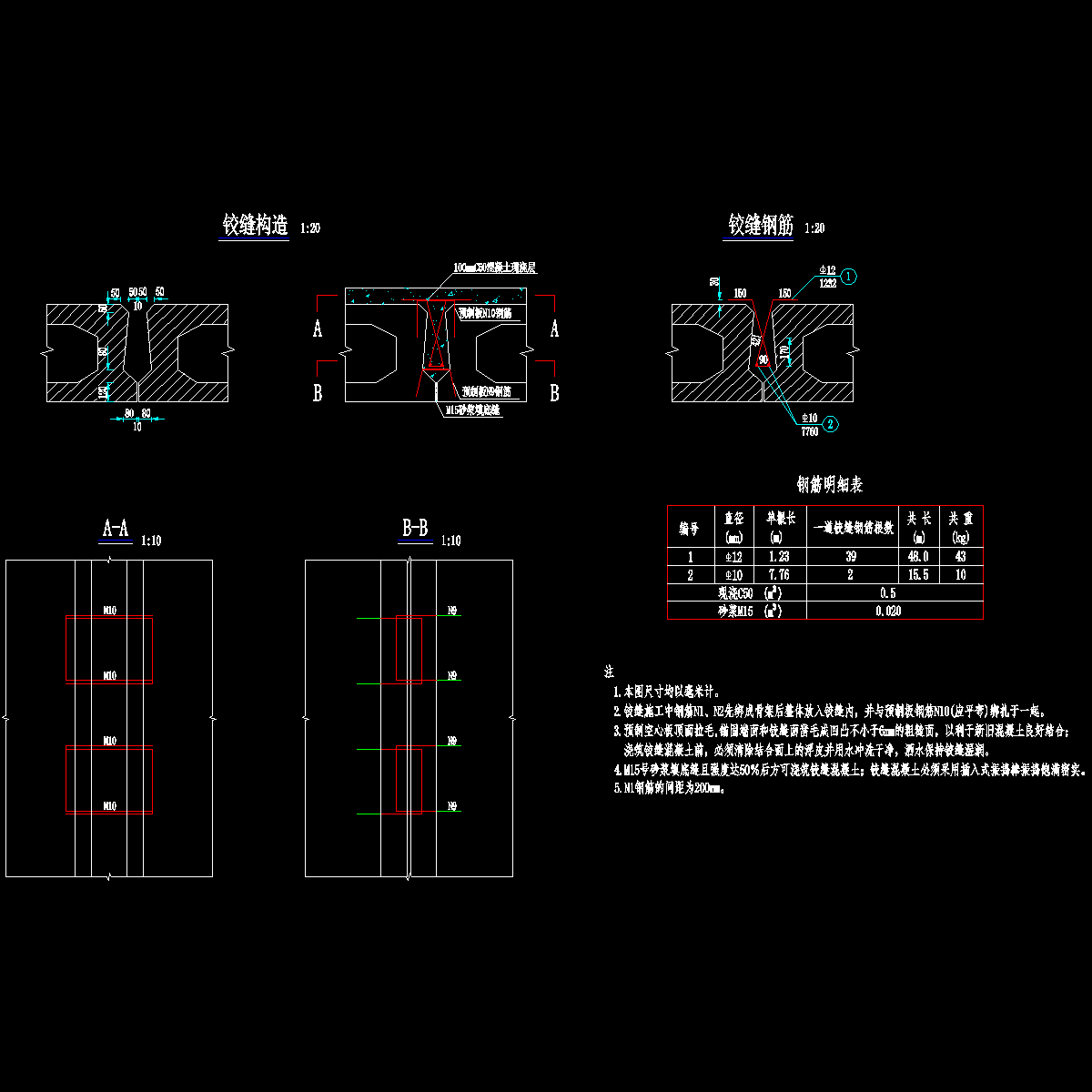

15铰缝钢筋构造图.dwg

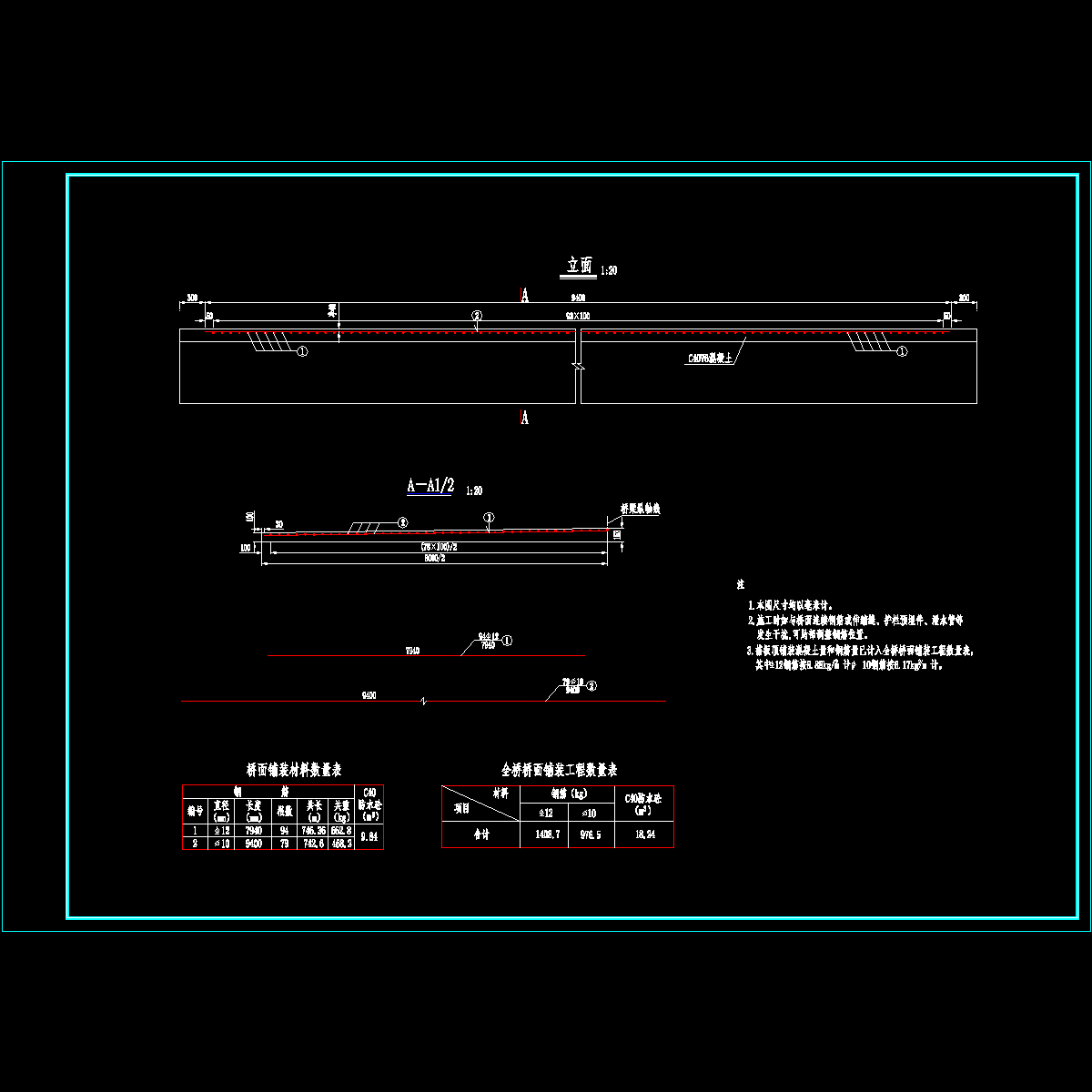

16桥面铺装.dwg

17抗震锚栓构造.dwg

18伸缩缝预埋钢筋构造.dwg

19栏杆图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
