(28 45 28)m连续梁天桥施工图纸设计51张dwg格式CAD(横梁钢筋构造)

[复制链接]

0

主题

0

帖子

1304

积分

超级版主

Rank: 8Rank: 8

积分
1304
发表于 2020-6-22 22:09:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 位置:河南
  • 编制时间:2006
  • 跨径大小和多跨总长:107m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 说 明
  • 全桥工程数量表
  • 桥位平面图
  • 桥型总体布置(一)~(二)
  • 基桩坐标
  • 箱梁一般构造图(一)~(四)
  • 预应力钢束构造(一)~(八)
  • 梁端封锚钢筋构造
  • 箱梁普通钢筋构造(一)~(七)
  • 端横梁钢筋构造(一)~(二)
  • 中横梁钢筋构造(一)~(二)
  • 桥墩一般构造
  • 桥墩墩身钢筋构造
  • 桥墩承台钢筋构造
  • 桥墩基桩钢筋构造
  • 桥台一般构造(一)~(二)
  • 桥台耳墙及背墙钢筋构造(一)~(二)
  • 桥台台帽钢筋构造
  • 桥台肋墙钢筋构造(一)~(二)
  • 桥台承台钢筋构造
  • 桥台基桩钢筋构造
  • 支座垫块及防震挡块钢筋构造
  • 灌注桩内超声波检测管布置
  • 支座布置示意
  • 支座构造(一)~(三)
  • 伸缩缝构造
  • 组合式护栏钢筋构造
  • 防抛网构造
  • 桥头搭板钢筋构造
  • 桥台锥坡防护及踏步构造

附件详情

跨径组成:(28 45 28)m ;设计荷载:公路-Ⅱ级;净宽:0.5m 净-6m 0.5m;设计地震烈度:Ⅵ度。
桥长107米,桥面宽7.0米;与主线交叉交角90°,最大纵坡采用2.890%,凸型竖曲线半径R=1200m,平面位于直线段上,桥面设双向2%横坡。地面标高介于160.83m~163.08m,地下水位埋深3.90m,相应标高152.68m。
根部裸梁中心高2.5m,跨中裸梁中心高1.4m,顶板厚25cm,底板厚25cm,腹板厚40cm变60cm。全桥宽7m,采用单箱单室断面,箱宽4m,悬臂长1.5m,悬臂根部厚0.4m。桥面横坡为2%的双向坡,横坡由桥面铺装形成,桥面铺装采用沥青混凝土,护栏边缘处厚6cm,路线中心线处厚12cm。全桥在0号台、3号台各设一道D80型毛勒伸缩缝。桥墩采用板式实心墩,每墩单排两根150cm的钻孔灌注桩基础。桥台为肋式桥台,采用两排4根120cm的桩基础,所有桩基础均为钻孔灌注桩并按摩擦桩设计。
箱梁设计采用搭支架现浇,箱梁外模板采用钢模板。箱梁浇筑应从跨中向墩顶方向浇筑,最后浇筑墩顶两侧各3米左右范围内梁段及横隔梁,纵向一联箱梁一次浇筑成功;竖向建议按底板、腹板(包括横隔板)→顶板一次浇筑,如需分层则竖向分两次浇筑,第一次浇筑至箱梁翼缘板下10cm,第二次浇筑剩余部分,两次浇筑的接合缝须严格按施工缝的要求处理。
……共计51张CAD,设计于2006年

桥型总体布置

箱梁一般构造

桥墩墩身钢筋构造

桥墩基桩钢筋构造

桥台耳墙及背墙钢筋构造

桥台锥坡防护及踏步构造

预应力钢束构造

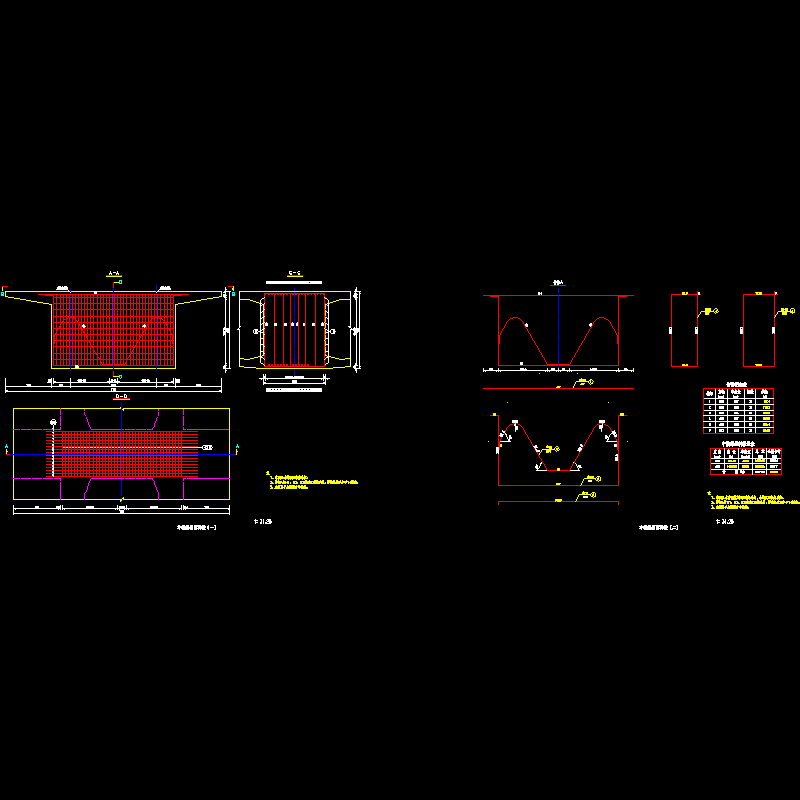

中横梁钢筋构造.dwg
中横梁钢筋构造.dwg

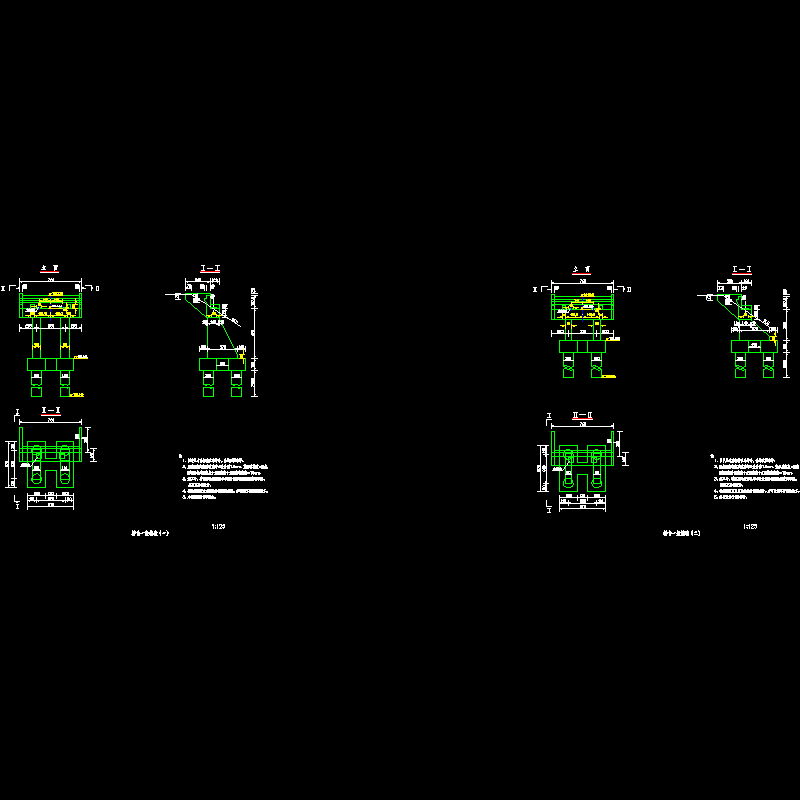

桥台一般构造.dwg
桥台一般构造.dwg

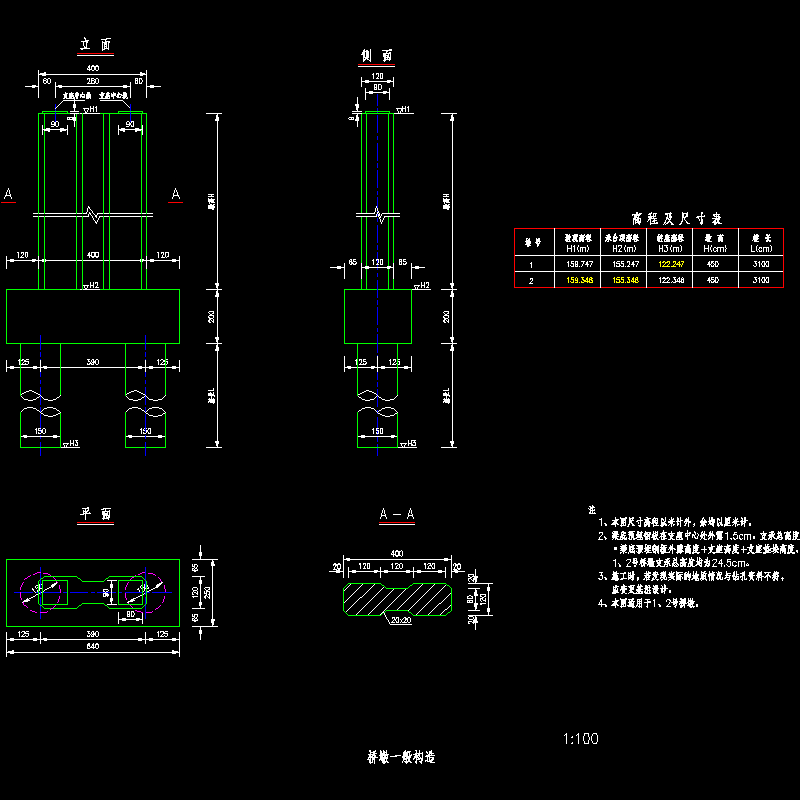

桥墩一般构造.dwg
桥墩一般构造.dwg

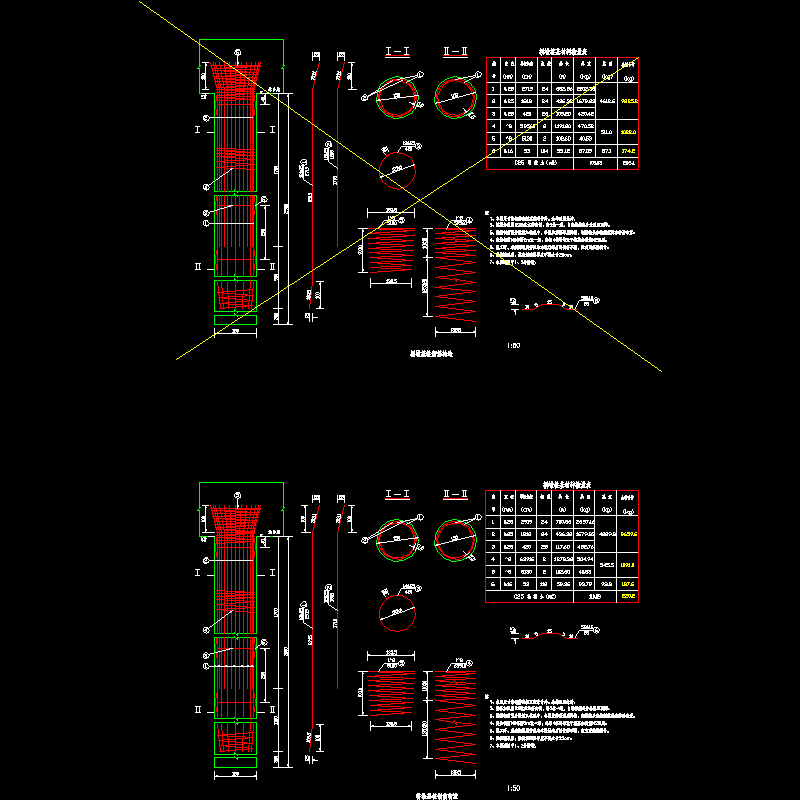

桥墩基桩钢筋构造.dwg
桥墩基桩钢筋构造.dwg

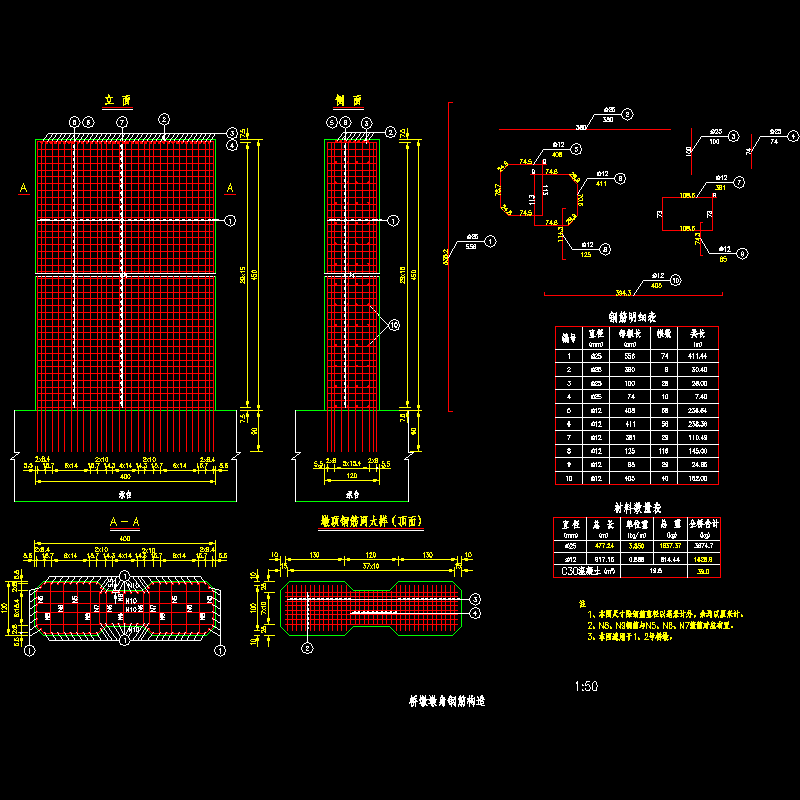

桥墩墩身钢筋构造.dwg
桥墩墩身钢筋构造.dwg

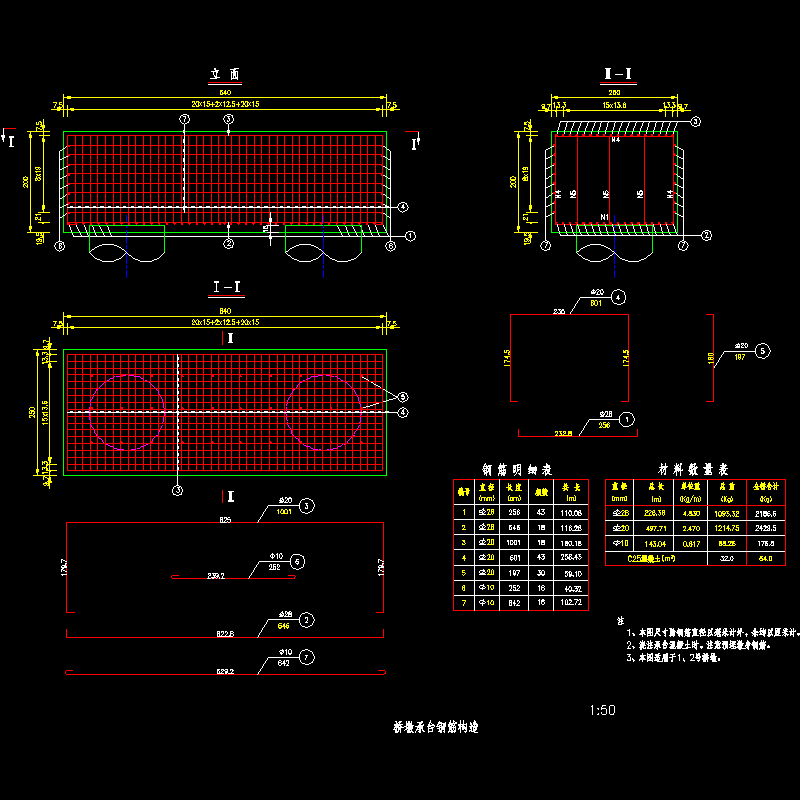

桥墩承台钢筋构造.dwg
桥墩承台钢筋构造.dwg
端横梁钢筋构造.dwg
端横梁钢筋构造.dwg
箱梁普通钢筋构造.dwg
箱梁普通钢筋构造.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 22:09:22上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwdd20f1ec01cef.rar

4.64 MB

下载  售价: 100 积分    赚积分
