技术标准：
1. 荷载等级：汽车-超20级，挂车-120。
2. 图中阴影部分为老桥。新建桥梁中线与老桥中线重合，老桥利用，在原址两侧各修建一座7-13米钢筋混凝土板桥，桥宽均为6.5m，新建桥梁外侧设置防撞护栏，老桥中心线设置双黄实线。
3. 本桥桥台采用U型桥台扩大基础、桥墩采用柱式墩钻孔灌注桩基础。
......
设计于2004年，共包含CAD设计图19张。
伸缩缝
墩柱构造图
钢筋混凝土空心板钢筋构造图
锚栓、支座构造图
桥墩构造
钢筋混凝土空心板一般构造图

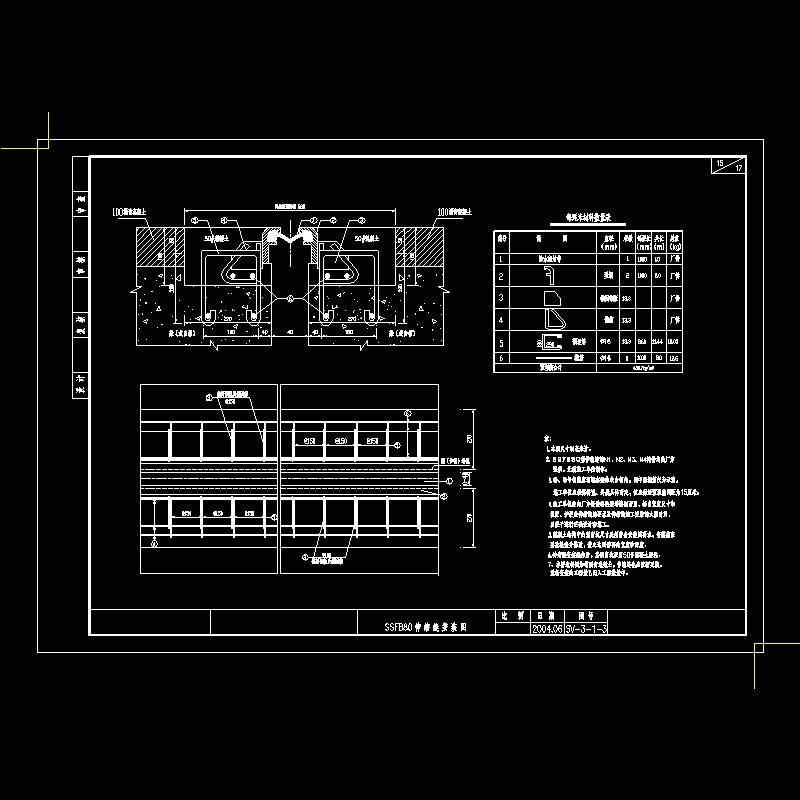

ssfb80伸缩缝.dwg

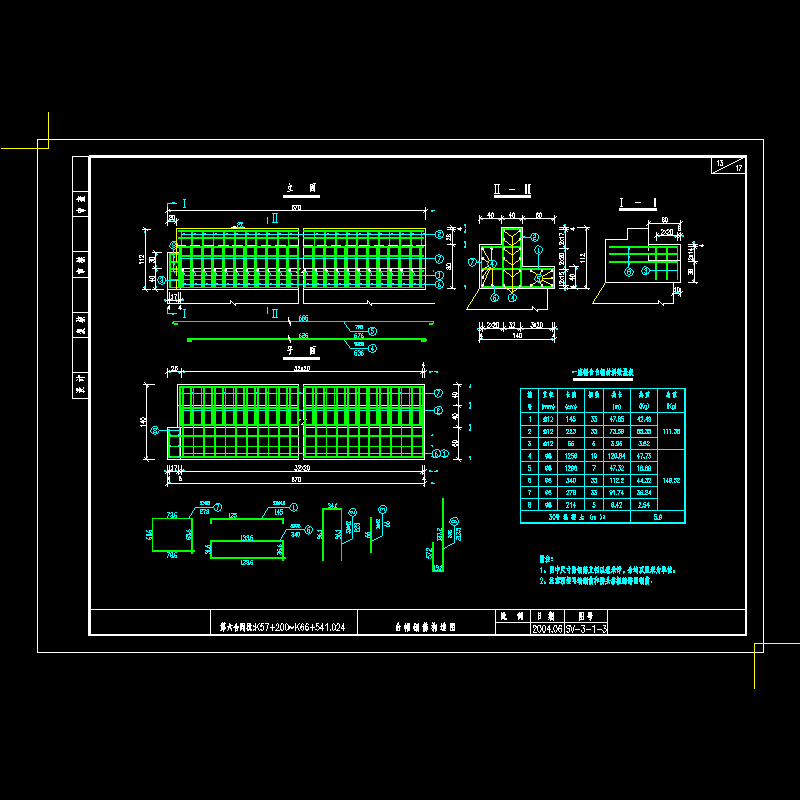

台帽钢筋图.dwg

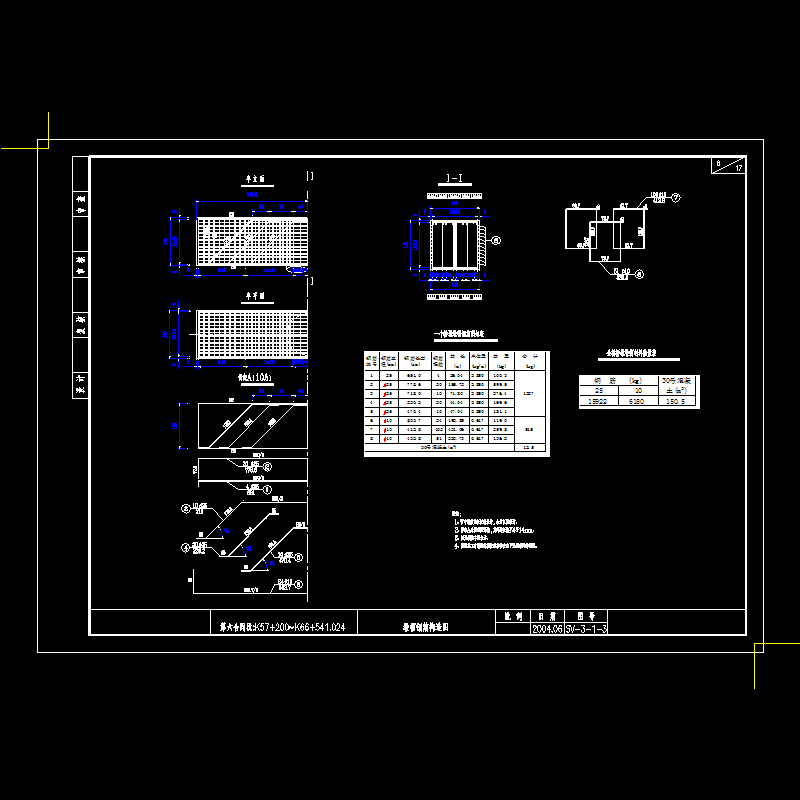

墩帽钢筋.dwg

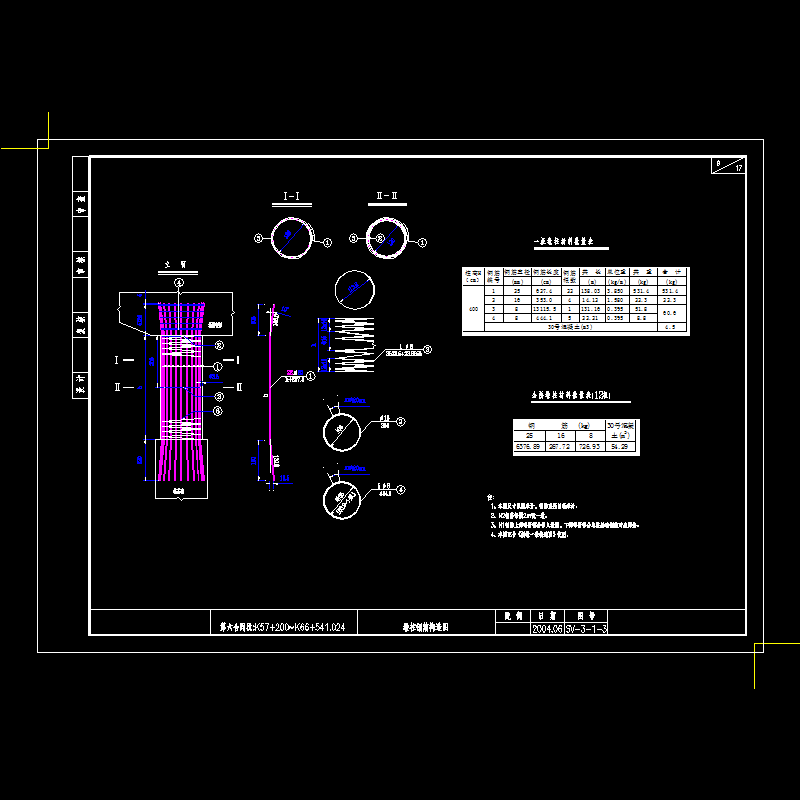

墩柱钢筋.dwg

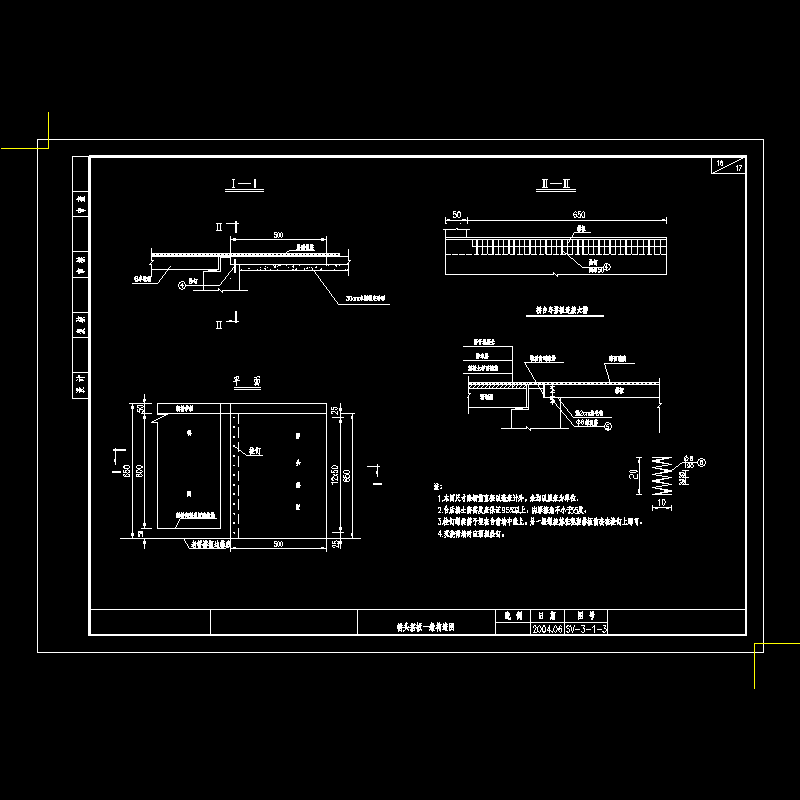

搭板构造图.dwg

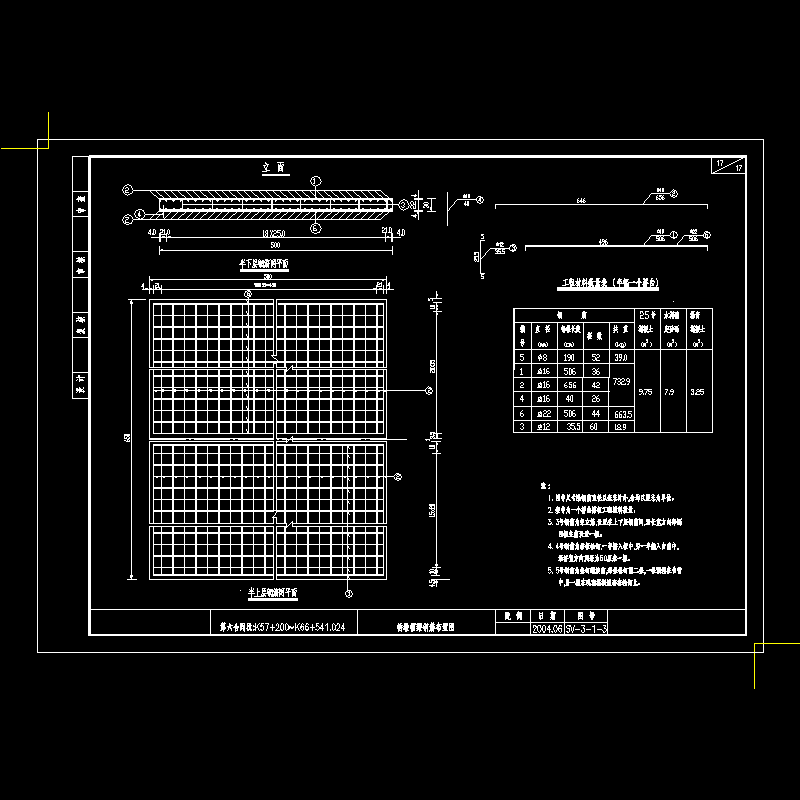

搭板钢筋.dwg
桥位平面图.dwg
桥台一般构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
