分离立交桥CAD施工图纸（全桥材料及工程数量表)(标准横断面图)(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

分离立交桥施工图包括：桥位平面、全桥材料及工程数量表、桥型布置、桥面坐标、桥墩一般构造、桥墩墩柱钢筋构造、桥墩基础钢筋构造、桥台一般构造、台帽钢筋构造、耳、背墙及挡块钢筋构造、桥台台身钢筋构造、桥台基础钢筋构造、基础坐标、支座垫石顶面高程、锥坡一般构造、水簸箕构造、改路平面图（一）、改路平面图（二）、改路纵断面图（一）、改路纵断面图（二）、改路纵断面图（三）、改路标准横断面图、直线、曲线及转角表。

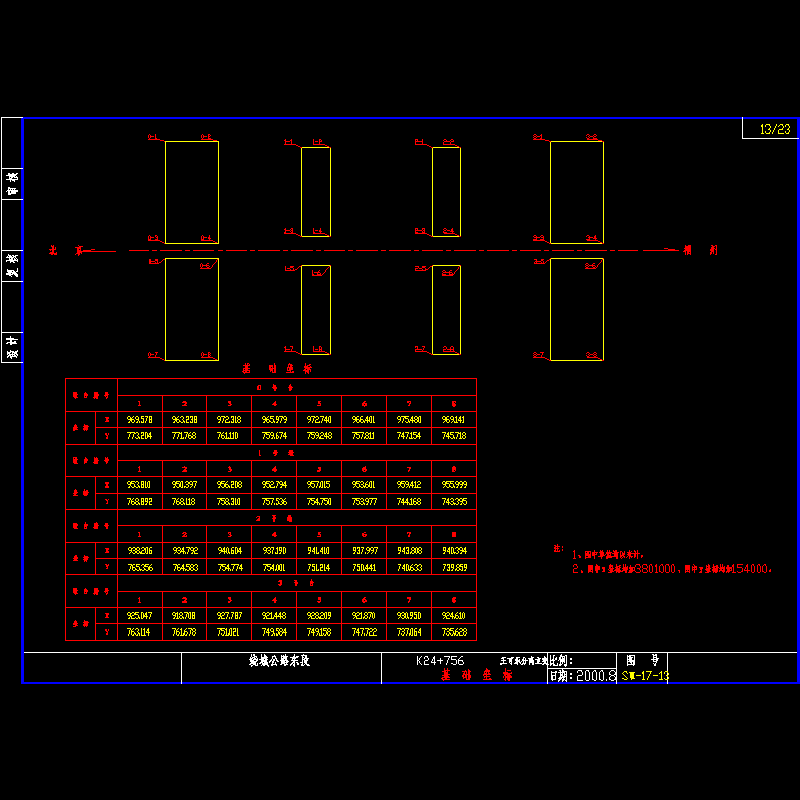

b4-基础坐标.dwg

b5-支坐垫石顶面高程.dwg

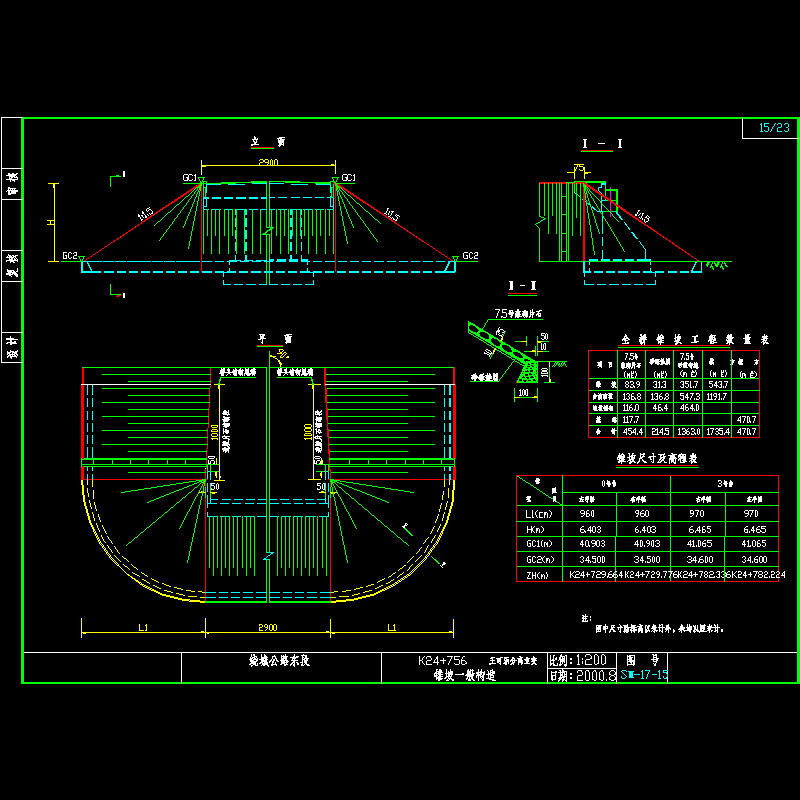

b6-锥坡一般构造.dwg

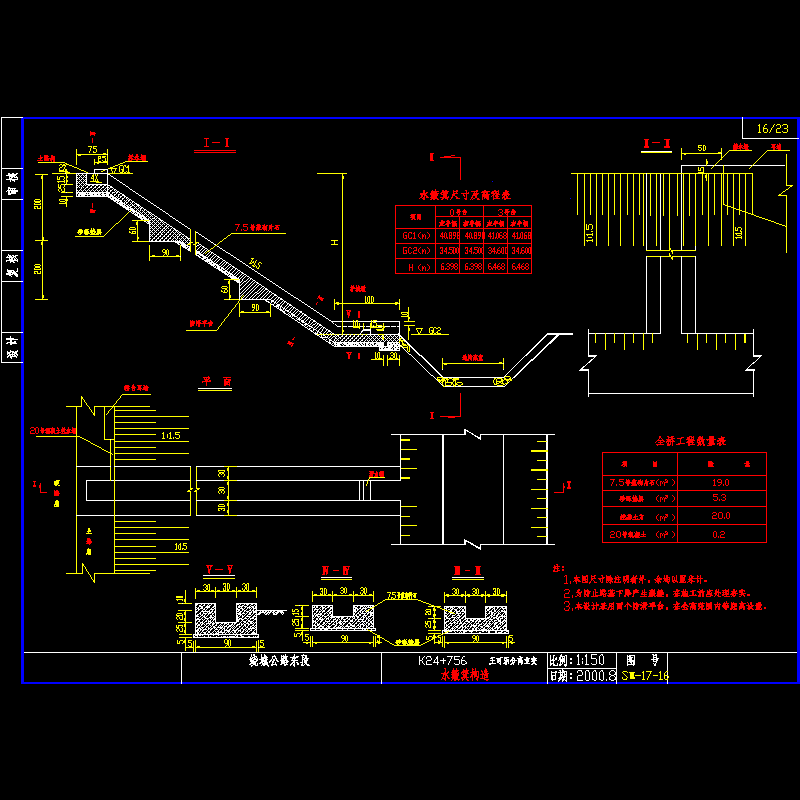

b7-水簸箕构造.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
