粘土地层地铁区间冻结法专项设计CAD图纸15张(施工过程中)(dwg)

[复制链接]

0

主题

0

帖子

1129

积分

超级版主

Rank: 8Rank: 8

积分
1129
发表于 2020-6-22 21:53:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 位置:上海
  • 设计年代:近代
  • 隧道所在的位置:城市隧道
  • 隧道的用途分类:交通隧道

附件详情

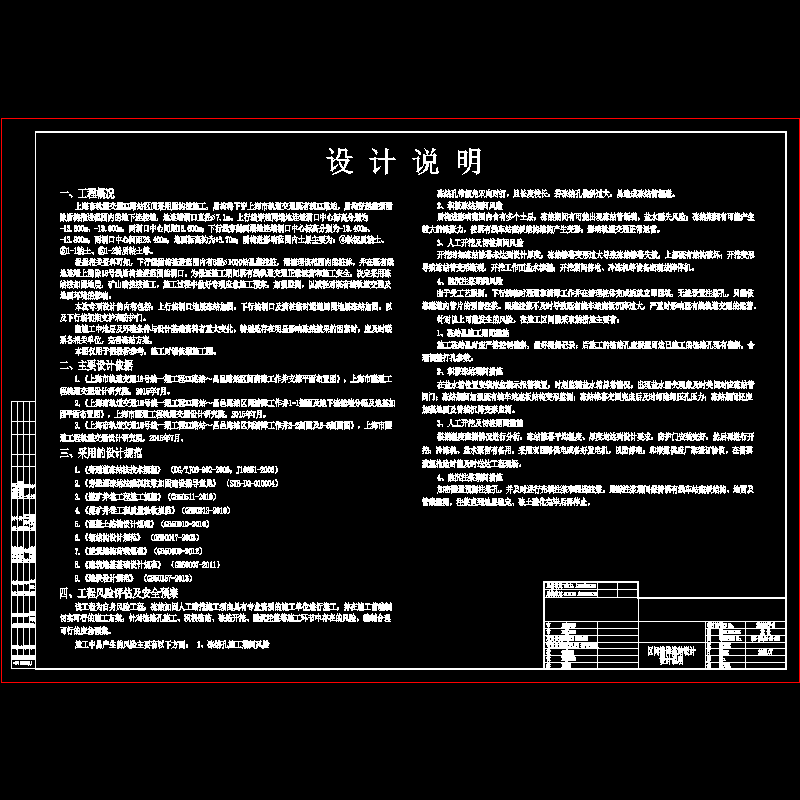

  • 设计说明

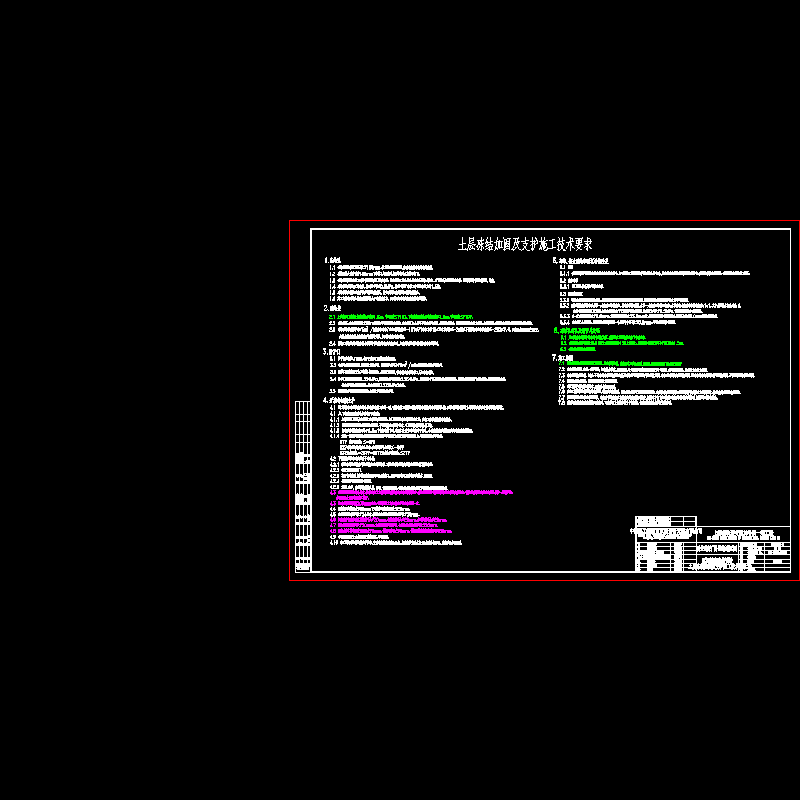

  • 土层冻结加固及支护施工技术要求

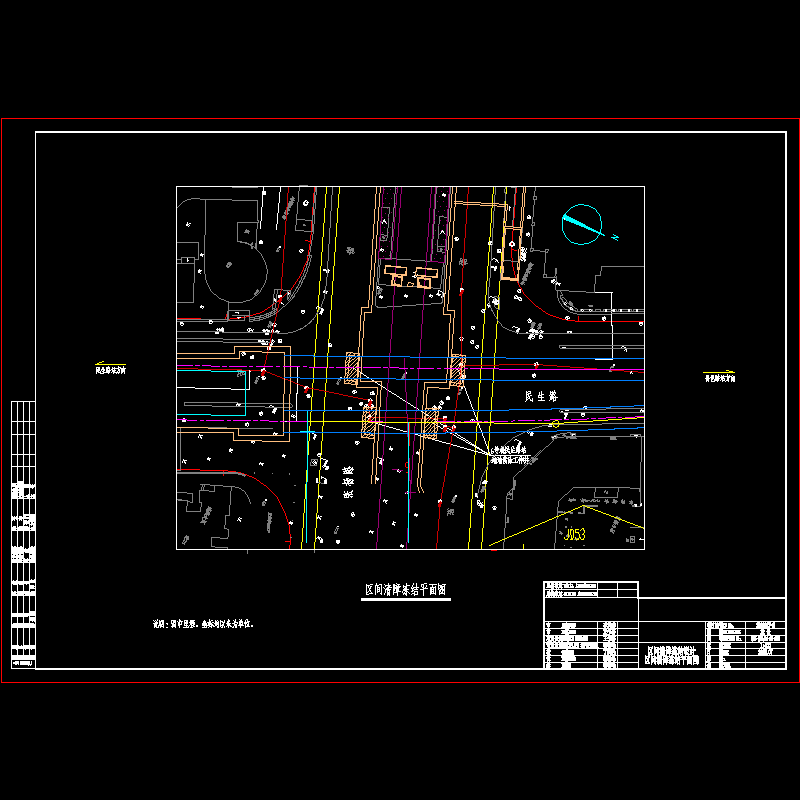

  • 区间清障冻结平面图
  • 冻结壁平、剖面图
  • 上行线冻结孔布置立面透视图
  • 上行线冻结孔开孔位置图
  • 上行线冻结孔特征及冻结参数表
  • 下行线冻结孔布置立面透视图
  • 下行线冻结孔开孔位置图
  • 下行线冻结孔特征及冻结参数表
  • 初期支护钢支架布置图
  • 初期支护钢支架结构图
  • 防护门基础图
  • 防护门加工图
  • 防护门安装图
  • 材料消耗量表

附件详情

轨道交通站区间采用盾构法施工,盾构将下穿车站,盾构穿越前须凿除盾构推进范围内的地下连续墙,地连墙洞口直径7.1m。上行线穿越两端地连墙洞口中心标高分别为-13.500m、-13.600m,两洞口中心间距13.600m;下行线穿越两端地连墙洞口中心标高分别为-13.400m、 -13.800m,两洞口中心间距26.400m,地面标高约为 3.70m;盾构进影响范围内土层主要为:④淤泥质粘土、⑤1-1粘土、⑤1-2粉质粘土等。下行线盾构推进范围内有6根1000钻孔灌注桩,需清理该范围内的桩体,并在既有线地连墙上凿除本标地铁线盾构推进范围的洞口。为保证施工期间既有轨道交通正常运营和施工安全,决定采用冻结法加固地层,矿山暗挖法施工,施工过程中做好专项应急施工预案,加强监测,减轻既有线影响。上行线洞口处冻土板块有效厚度取1.8m,平均温度≤-10℃。下行线筒形冻结壁有效厚度取1.6m,平均温度≤-10℃。冻结孔单孔流量不小于5m /h;积极冻结7天盐水温度降至-18℃以下;积极冻结15天盐水温度降至-24℃以下;开挖时盐水温度降至-28℃以下,去、回路盐水温差不大于2℃。
……
本次冻结法专项设计的内容包括:上行线洞口地层冻结加固,下行线洞口及清桩临时通道周围地层冻结加固,以及下行线初期支护和防护门。
……
共计15张,设计于2015年

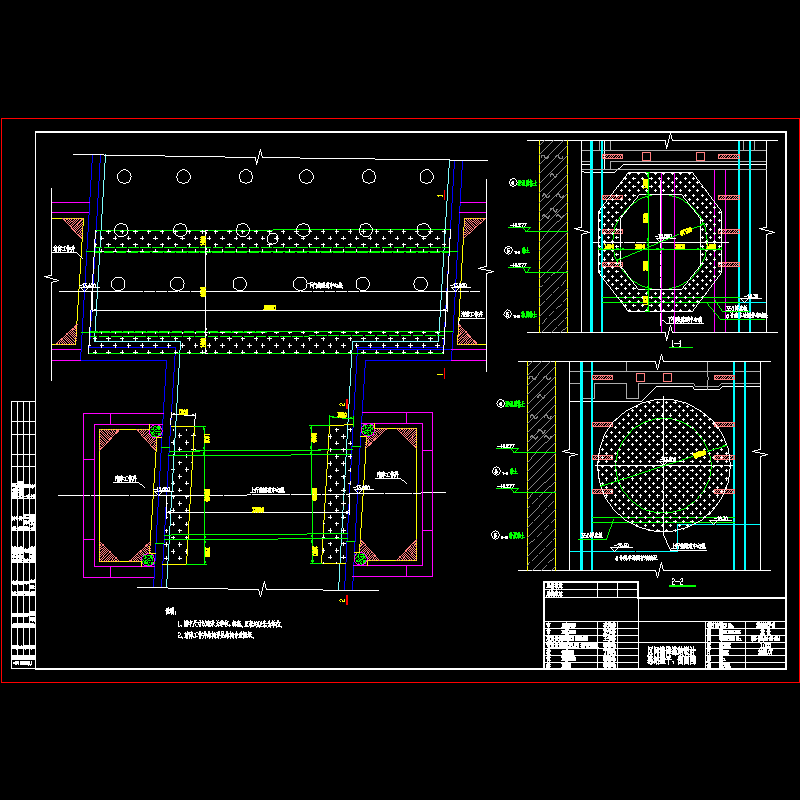

冻结壁平、剖面图

上行线冻结孔开孔位置图

防护门安装图

初期支护钢支架结构图

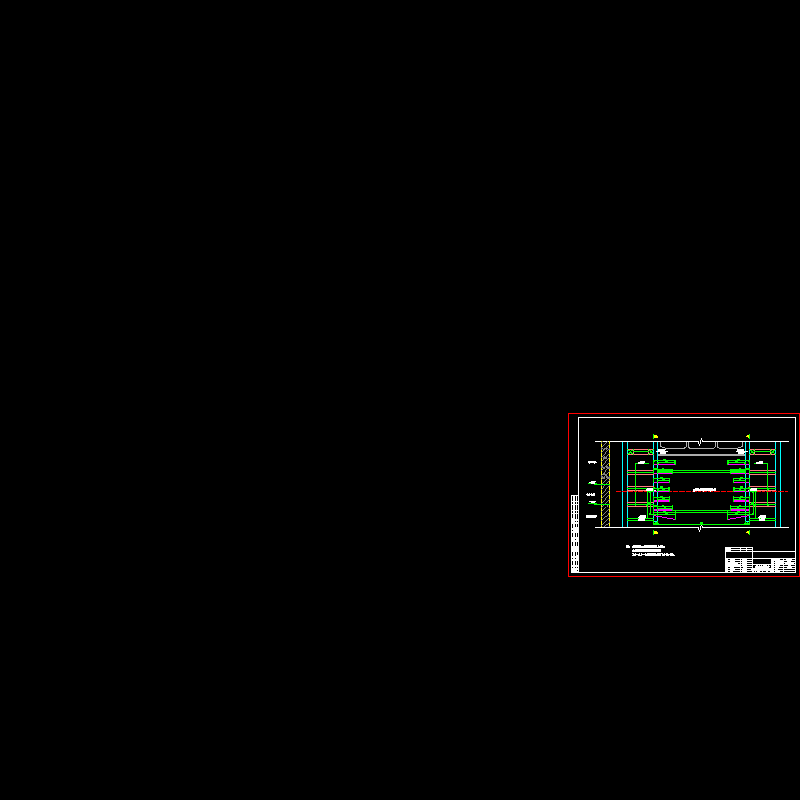

下行线冻结孔布置立面透视图

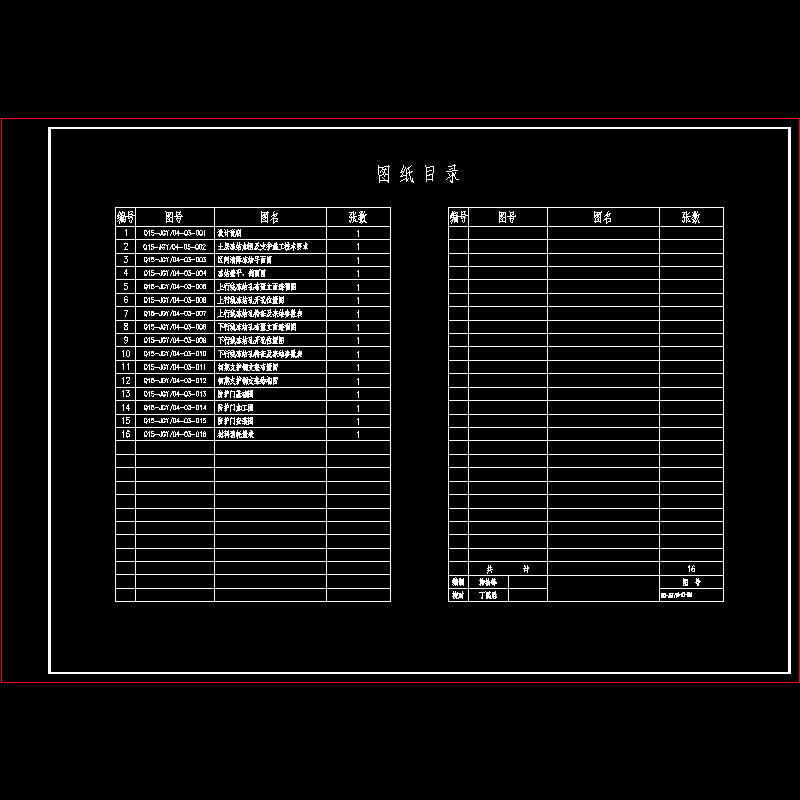

q15-jgy-04-03-000目录.dwg
q15-jgy-04-03-000目录.dwg
q15-jgy-04-03-001设计说明.dwg
q15-jgy-04-03-001设计说明.dwg
q15-jgy-04-03-002土层冻结加固及支护施工技术要求.dwg
q15-jgy-04-03-002土层冻结加固及支护施工技术要求.dwg
q15-jgy-04-03-003清障工作井平面图.dwg
q15-jgy-04-03-003清障工作井平面图.dwg
q15-jgy-04-03-004冻结壁平剖面图.dwg
q15-jgy-04-03-004冻结壁平剖面图.dwg
q15-jgy-04-03-005上行线冻结孔布置立面透视图.dwg
q15-jgy-04-03-005上行线冻结孔布置立面透视图.dwg
q15-jgy-04-03-006上行线冻结孔开孔位置图.dwg
q15-jgy-04-03-006上行线冻结孔开孔位置图.dwg
q15-jgy-04-03-007上行线冻结孔特征及冻结参数.dwg
q15-jgy-04-03-007上行线冻结孔特征及冻结参数.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 21:53:11上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。
