一份塘坝设计dwg格式CAD图纸节点详细图纸(施工过程中)

[复制链接]

0

主题

0

帖子

1350

积分

超级版主

Rank: 8Rank: 8

积分
1350
发表于 2020-4-25 12:37:49 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 开挖断面图
  • 坝体横缝及防渗面板分缝布置图(一)
  • 坝体横缝及防渗面板分缝布置图(二)
  • 桩号0+000断面图
  • 桩号0+010断面图
  • 桩号0+020断面图
  • 桩号0+030断面图
  • 桩号0+040断面图
  • 桩号0+050断面图
  • 桩号0+060断面图
  • 桩号0+070断面图
  • 桩号0+080断面图
  • 桩号0+090断面图
  • 溢流面剖面大样图
  • 溢流面顶部大样图
  • 非溢流坝段防渗面板配筋图
  • 溢流坝段防渗面板配筋图
  • 溢流坝段交通桥 平面布置图
  • 桥板横断面图
  • 桥墩断面图
  • 现浇桥板立面图
  • 底屋钢筋平面图
  • 台帽钢筋平面图
  • 挡块立面配筋图
  • 挡块侧面配筋图
  • 挡块平面配筋图
  • 墩帽钢筋平面图
  • 桥面铺装剖面图
  • 桥面铺装平面图
  • 桥面连续缝构造平面图
  • 半桥孔栏杆立面图
  • 铸铁栏杆柱大样图
  • 栏杆预埋件平面图
  • 放水洞断面图
  • 拦污栅大样图
  • 放水洞剖面图
  • 截渗环大样图
  • 新建闸阀井平面图
  • 新建闸阀井立面图
  • 盖板配筋平面图
  • 盖板配筋剖面图

附件详情

1、图中高程单位以米计,其余尺寸单位以毫米计。
2、基底开挖要求挖至中风化岩层,清理节理密集带和填充物,基底高程以实际开挖为准。
3、要求齿砍底面座于微风化岩面上。
4、中风化岩层顶高程为本次工程的岩土勘察数据,若实际施工过程中发现与勘察不符,应及时通知相关人员,协商处理。
5、基槽开挖过程中应保证坝基岩体不受破坏。
6、坝体施工过程中应采取相应的温度控制及防裂措施,未尽事宜请参照相关规范执行。
7、要求上坝石料为质地均匀、无裂缝、不易风化、坚硬密实的新鲜岩石,石块厚度不小于20~30cm,长度不得大于厚度的3倍。
19张

坝体横缝及防渗面板分缝布置图

非溢流坝段防渗面板配筋图

桩号断面图

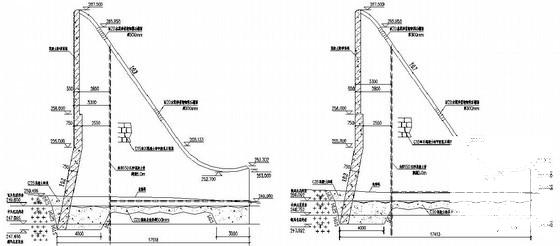

图纸设计过程 - 1
第 1 张图

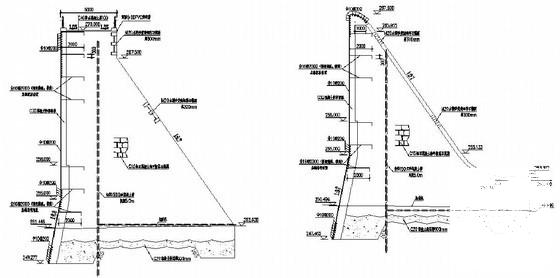

图纸设计过程 - 2
第 2 张图

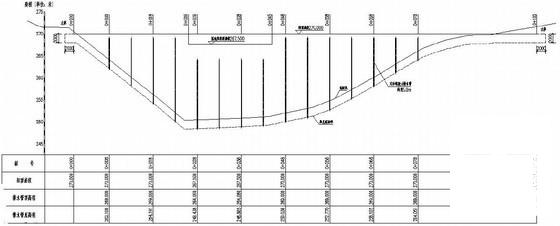

图纸设计过程 - 3
第 3 张图

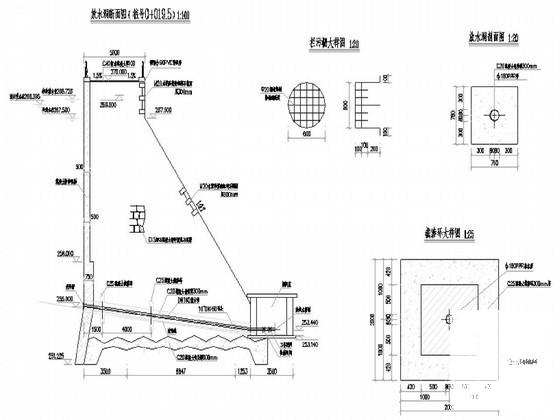

图纸设计过程 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-25 12:37:49上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwdd210c21sd1e1.rar

793.75 KB

下载  售价: 100 积分    赚积分
