迁安市30m小箱梁跨河大桥设计CAD图纸(施工工艺流程)(dwg)

sssjjk · 发表于 2020-6-22 21:52:59

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

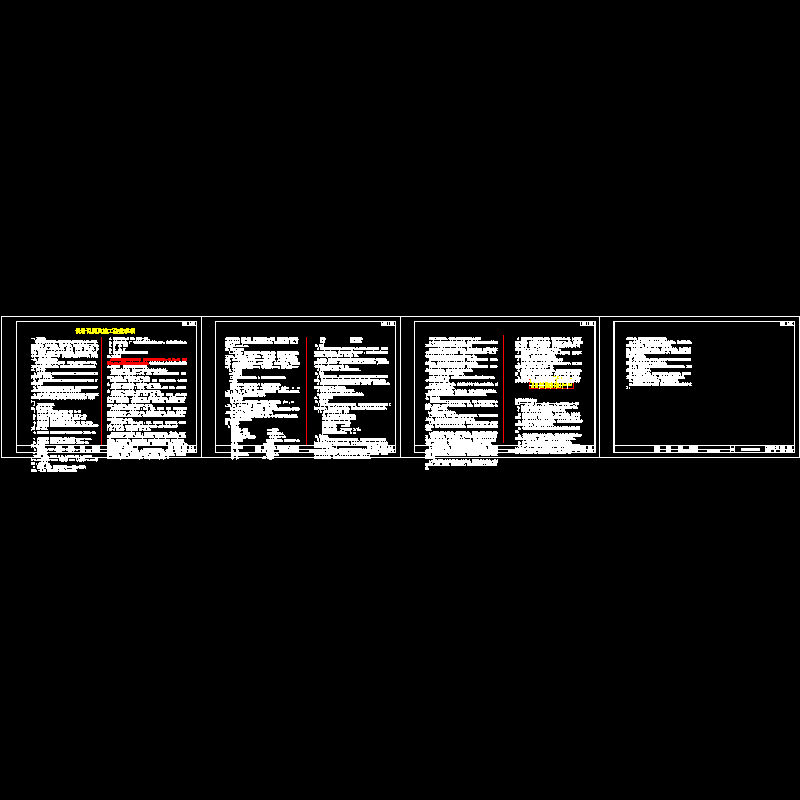

1.设计说明及施工注意事项

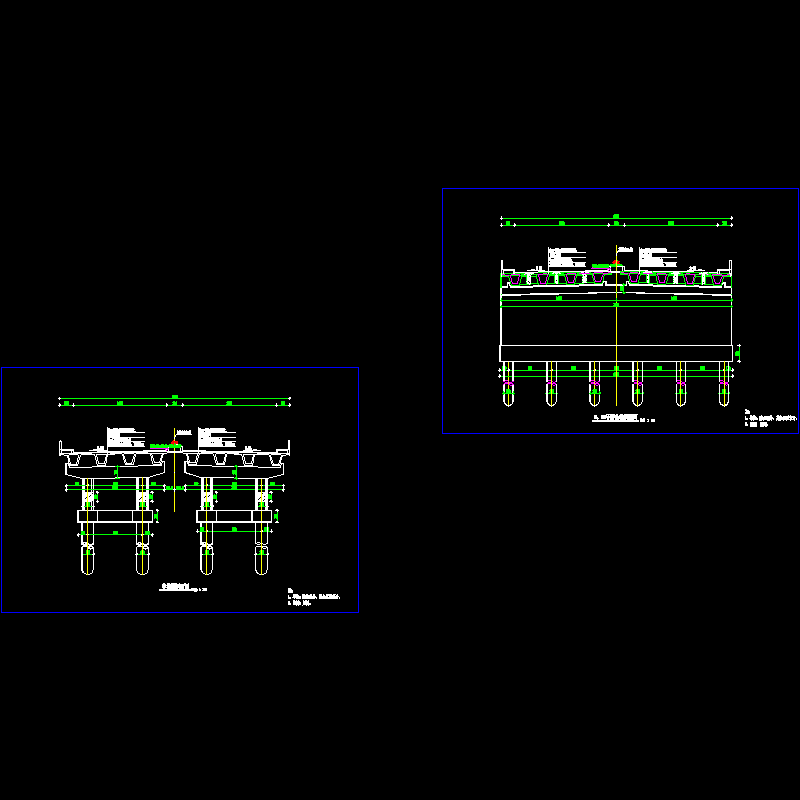

2.桥型布置图1
3.桥型布置图2

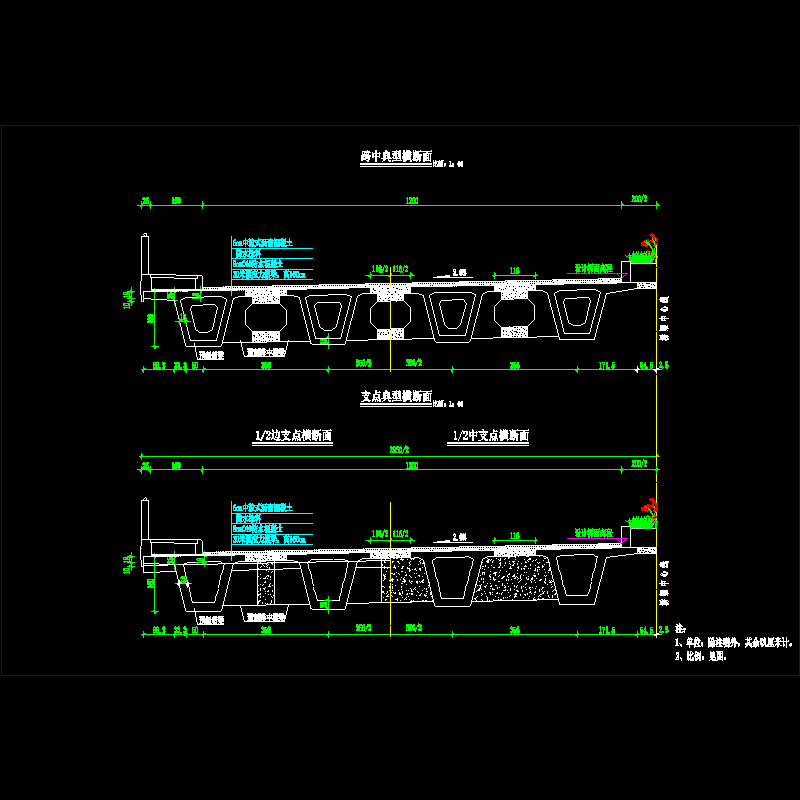

4.典型横断面图

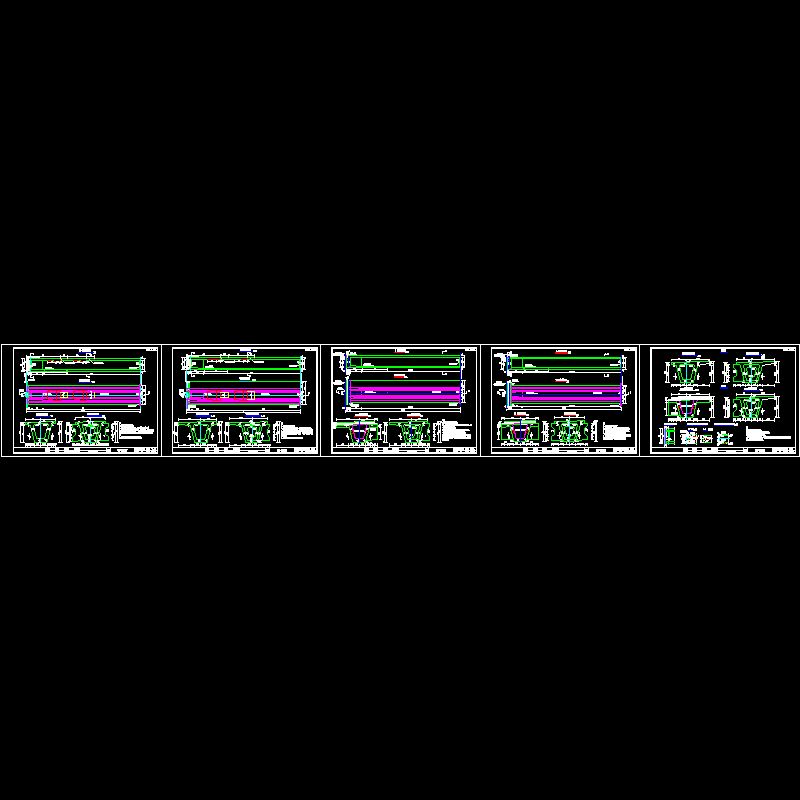

5.箱梁一般构造图

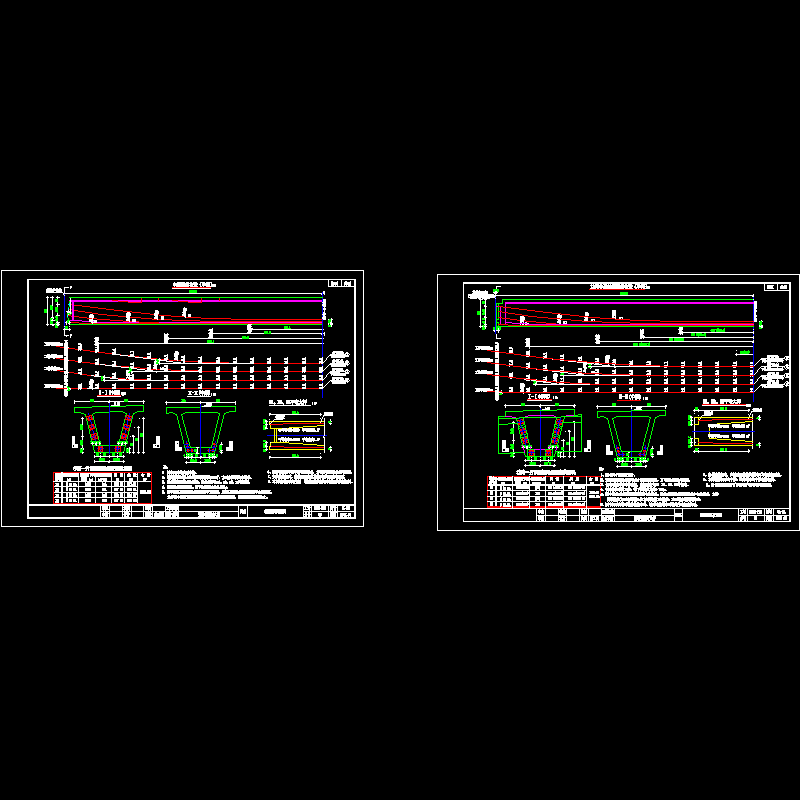

6.箱梁钢束布置图
7.箱梁顶板负弯矩钢束布置图
8.箱梁普通钢筋构造图（一）~（九）
9.2-20号墩间箱梁平面分块图
10.2-20号墩间箱梁一般构造图
11.2-20号墩间箱梁钢束布置图
12.2-20号墩间箱梁普通钢筋构造图（一）~（九）
13.现浇桥面板钢筋构造图
14.跨中横梁钢筋构造
15.箱梁端横梁钢筋构造图
16.箱梁中横梁钢筋构造图
17.箱梁齿板一般构造图
18.箱梁齿板钢筋构造图
19.先简支后连续施工工艺流程图
20.预制堵头板钢筋构造图
21.梁端封锚钢筋构造图
22.预应力锚具构造图
23.板式橡胶支座构造图
24.桥面钢筋网

附件详情

上部结构：采用标准跨径30m的预制小箱梁，按先简支后连续的施工工艺，成桥为五孔一联的连续梁，全桥共分6联，桥梁总长为905.3m。其中，2~20号墩间处于半径为R=5000m的平曲线上，上部结构按以折代曲做法。全桥共有边跨边梁48片，边跨中梁48片，中跨中梁72片，中跨边梁72片。吊装重量边跨边梁为935KN；边跨中梁为844KN；中跨边梁为828KN。
箱梁施工工艺流程如下：
1.先预制主梁，混凝土达到设计强度的90％后，张拉正弯矩区预应力钢束，压注水泥浆并及时清理箱梁底板通气孔。
2.设置临时支座并安装好永久支座（联端无需设临时支座）逐孔安装主梁，置于临时支座上成为简支状态，及时连接桥面板钢筋及端横梁钢筋。
3.连接连续接头段钢筋，绑扎横梁钢筋，设置接头板束波纹管并穿束。在日温最低时，浇筑连续接头、中横梁及其两侧与顶板负弯矩束同长度范围内的桥面板，达到设计强度的95%后，张拉顶板负弯矩预应力钢束，并压注水泥浆。每联箱梁形成连续的步骤详见施工顺序图。
4.接头施工完成后，浇筑剩余部分桥面板湿接缝混凝土，剩余部分桥面板湿接缝混凝土应由跨中向支点浇筑。浇筑完成后拆除一联内临时支座，完成体系转换。解除临时支座时，应特别注意严防高温影响橡胶支座质量。
5.连接顶板钢束张拉预留槽口处钢筋后，现浇调平层混凝土、喷洒防水层、栏杆、人行道、防撞侧石施工、进行桥面铺装施工及伸缩缝安装。
