该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
附件详情 桥梁概况： 1、汽车荷载等级：公路－Ⅰ级。地震动峰值加速度为0.1g。 2、本桥上部构造采用预应力砼分体小箱梁，分联情况：1x25.26m；下部构造桥台采用扶壁式桥台、桩基础。 3、本桥外侧采用SS级加强型钢筋混凝土墙式护栏，内侧均采用SAm级F型钢筋混凝土墙式护栏。0号、1号桥台设8m长搭板；支座采用GJZ350×450×99支座。 4、本桥为高架桥，桥位于2K97 070与D匝道交叉，交角为90.7°，桥下净空5.5m。 5、全桥范围内设置防抛网及集中排水。 ，共56张CAD设计图。 上构典型横断面布置图 桥台盖梁钢筋布置图 桥台侧墙钢筋布置图 桥台桩基钢筋布置图
02桥型布置图.dwg

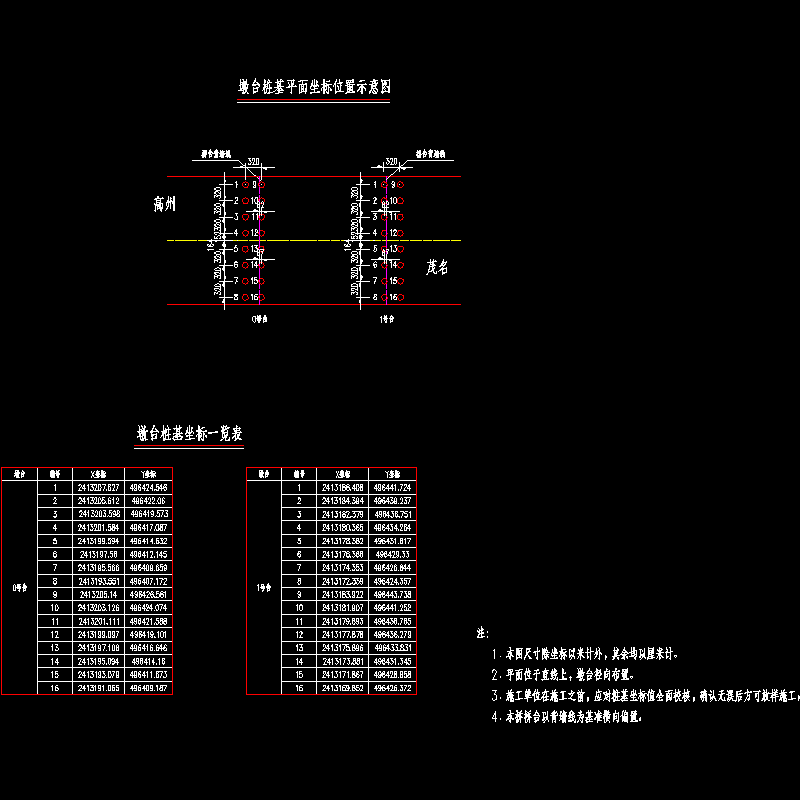

03墩台基础坐标示意图.dwg

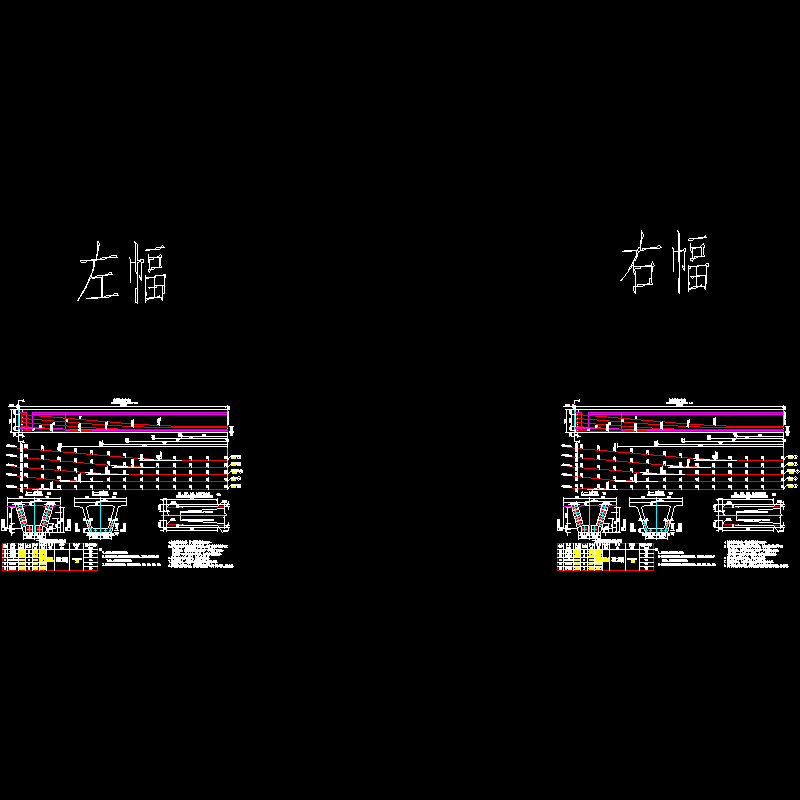

07小箱梁预制箱梁钢束布置图.dwg

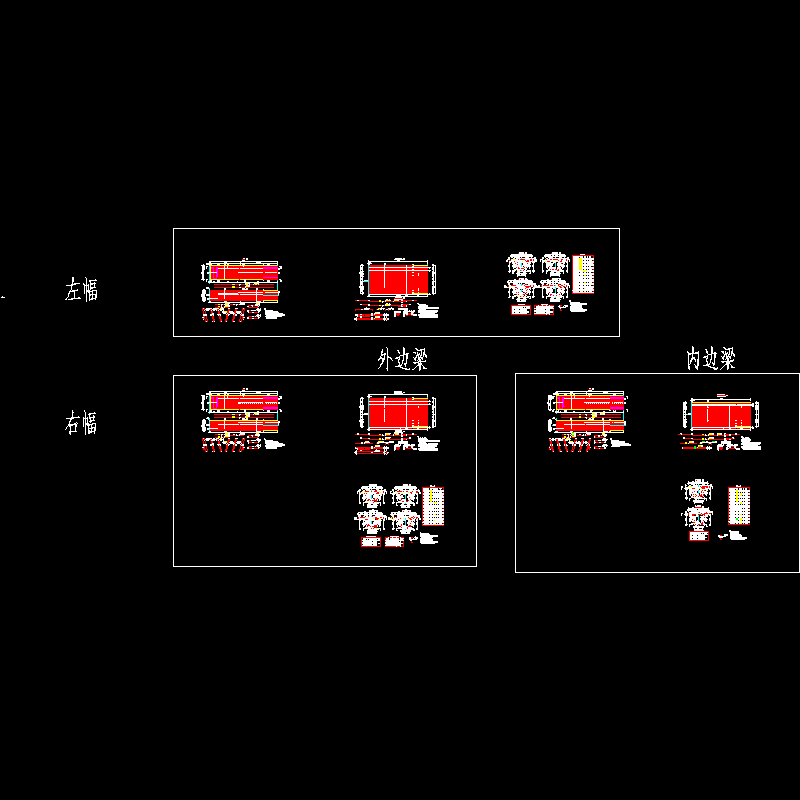

08小箱梁箱梁普通钢筋布置图.dwg

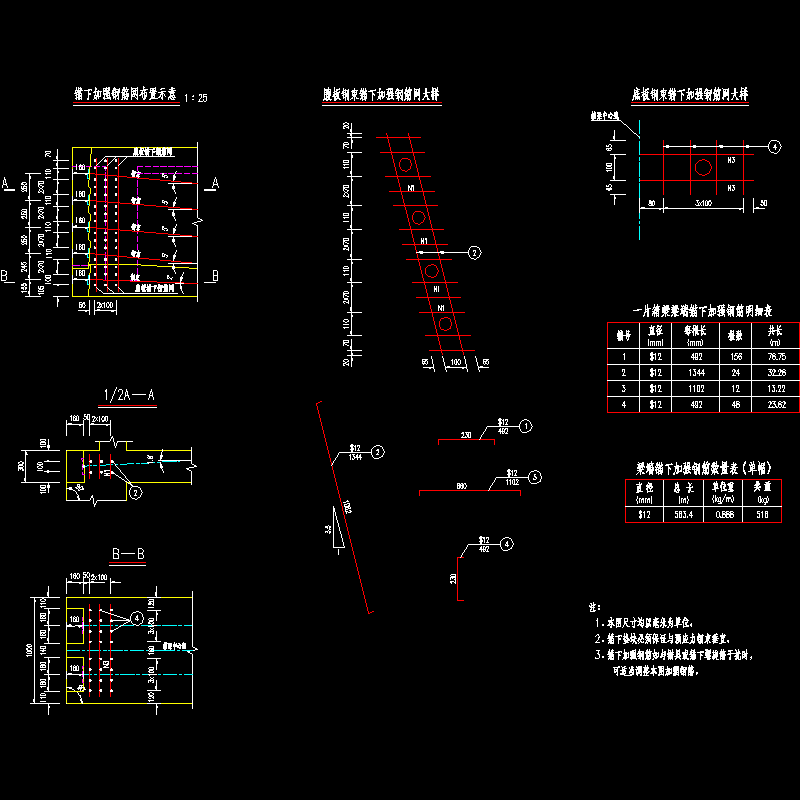

09小箱梁梁端锚下加强钢筋布置图.dwg

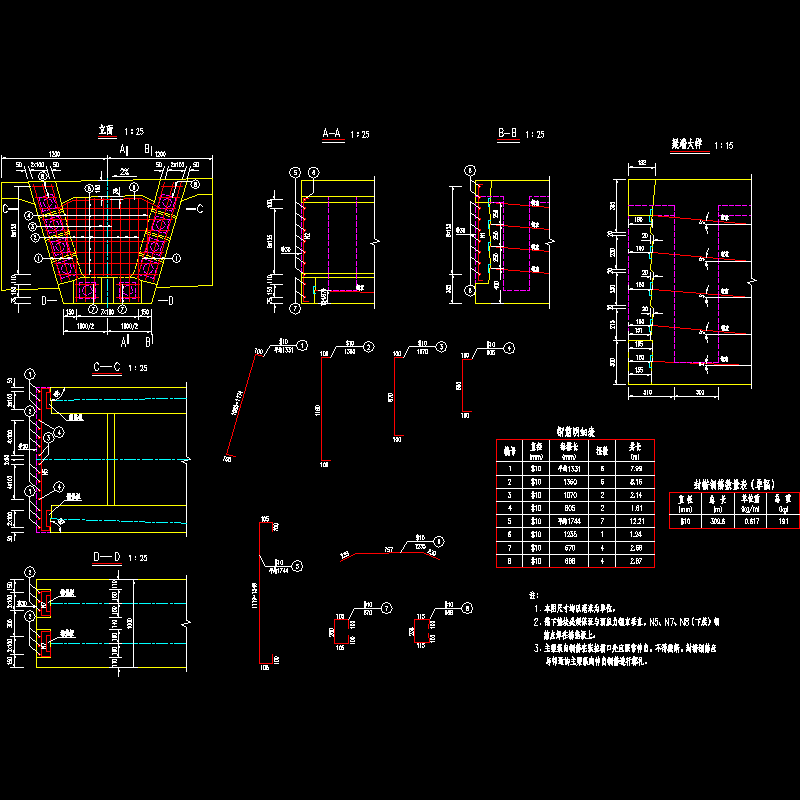

10小箱梁梁端封锚钢筋布置图.dwg
11小箱梁现浇湿接缝钢筋布置图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
