13m简支空心板通用图（25.5米宽）35张
16m简支空心板通用图（25.5m宽）34张
空心板附属（25.5米路基）17张
……
设计依据：《公路工程技术标准》JTG B01-2014；《公路桥涵设计通用规范》JTG D60-2015；《公路桥涵施工技术规范》JTG/T F50-2011
公路等级：高速公路；汽车荷载：公路I级；6车道数；桥面宽度：整体式路基25.5m、2-净11.5m；分离式路基12.75m、1-净11.75m；单幅桥板片数16片，斜交角0、10、20、30度；普通钢筋采用HPB300和HRB400钢筋。HPB300钢筋主要采用了直径d=8mm规格；HRB400钢筋主要采用了直径d=10、12、14、16mm四种规格。采用抗拉强度标准值fpk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线。通用图的结构体系为简支结构，按部分预应力A类构件设计。
……
共计86张，设计于2015年
桥面连续钢筋构造图
预应力钢束构造图
空心板一般构造图
支座垫石布置图
防撞栏钢筋构造
004-空心板一般构造图1.dwg
004-空心板一般构造图2.dwg

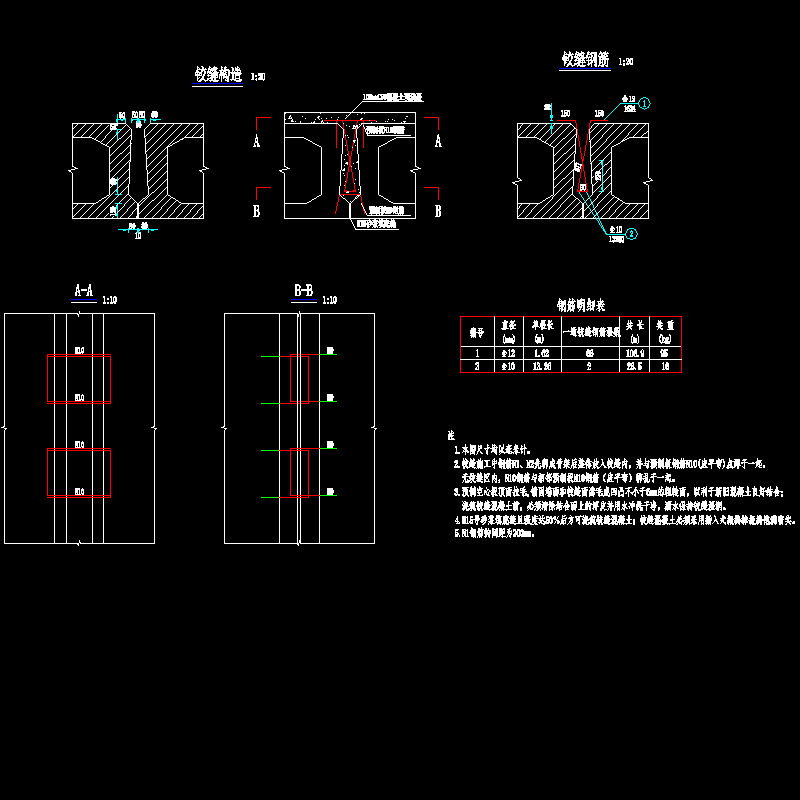

005-铰缝钢筋构造图.dwg

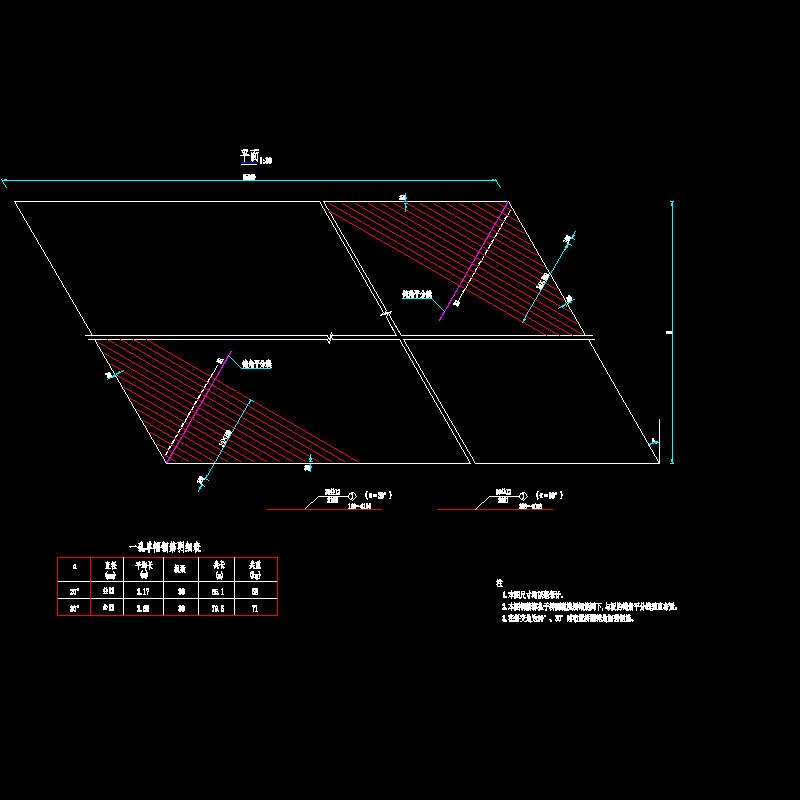

006-桥面钝角加强钢筋构造图.dwg

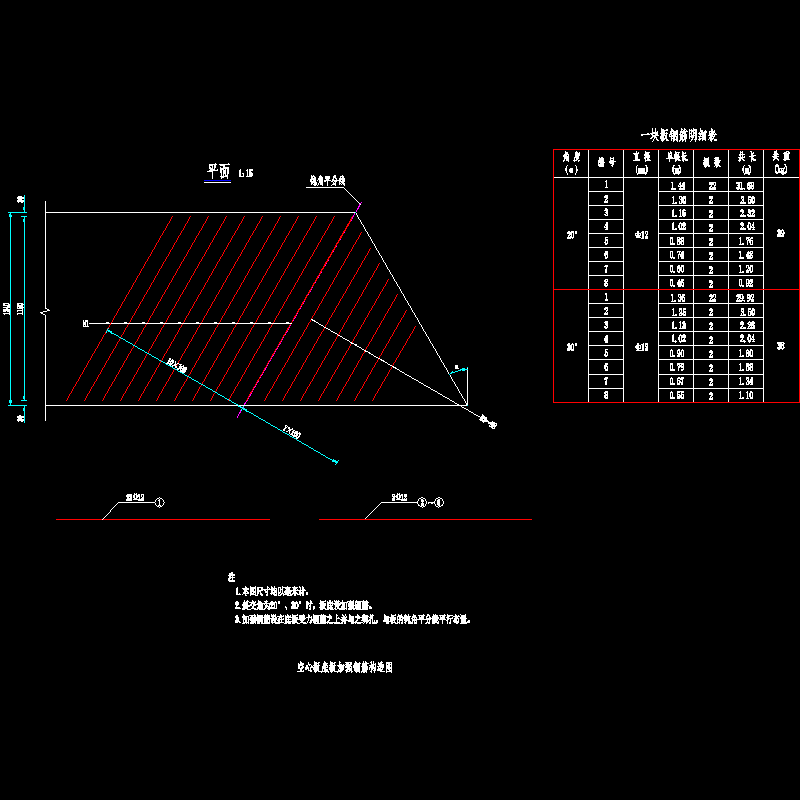

007-空心板底板加强钢筋构造图.dwg
008-桥面连续钢筋构造图.dwg
010-封锚端钢筋构造图.dwg

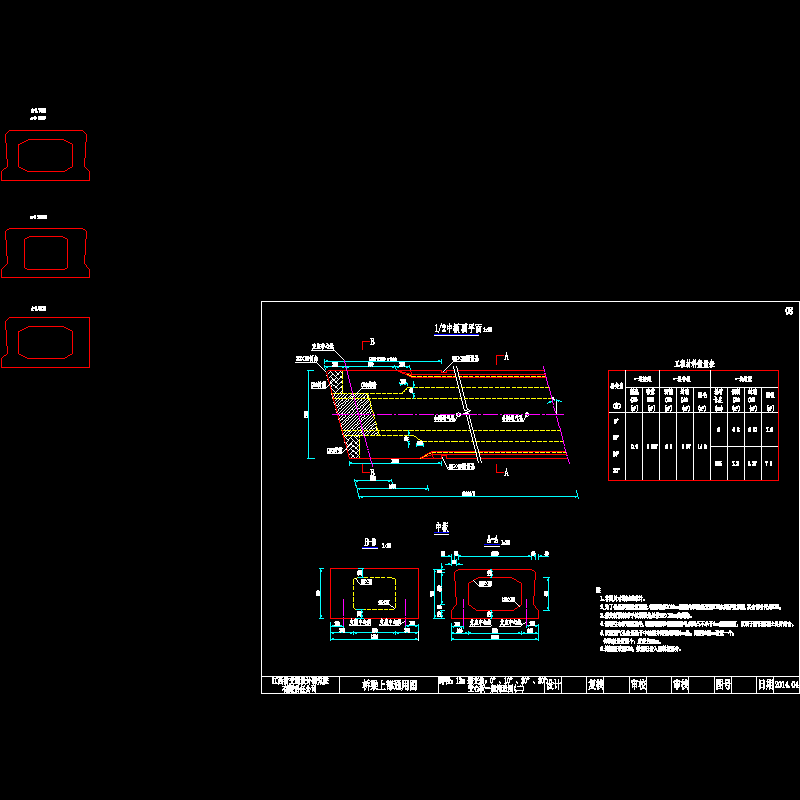

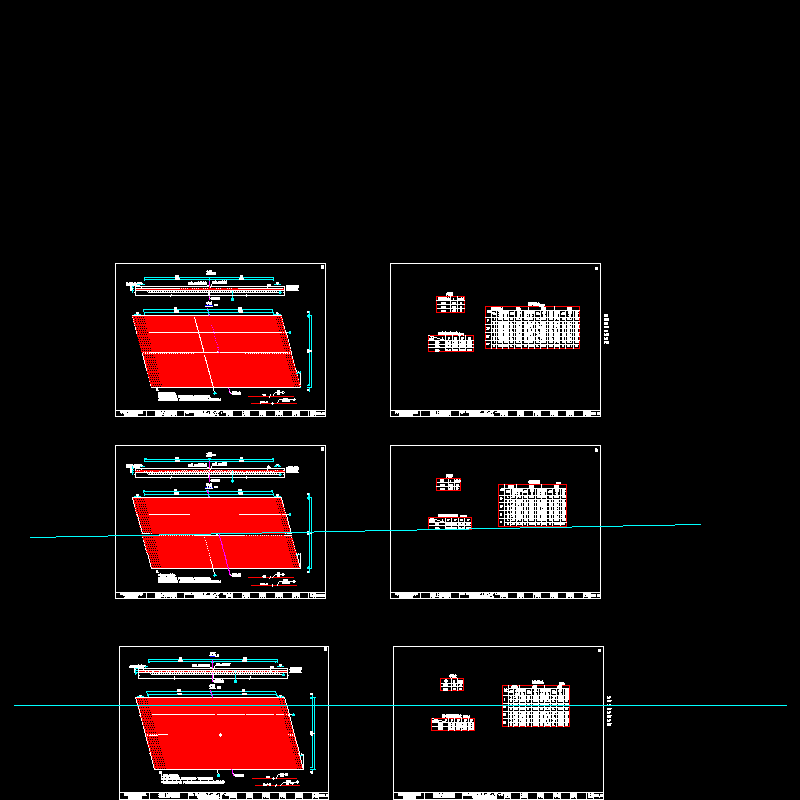

011-预应力钢束构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
