內撑式钻孔灌注桩排桩墙基坑支护初步设计CAD大样图(dwg)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计总说明
• 基坑 平面布置图
• 支撑平面布置图
• 1-1剖面图
• 2-2剖面图
• 3-3剖面图
• 坑中坑剖面图
• 详图
• 大样图

附件详情

该项目设计基坑开挖深度为5.60m~6.00m，基坑安全等级为二级。
综合考虑各方面条件，确定基坑采用内撑式排桩墙围护结构。
钻孔灌注桩排桩墙施工：钻孔灌注桩施工应采用跳打施工，需合理安排施工顺序，在桩身强度达到一定强度之后，再施工相邻的钻孔桩。钻孔灌注桩工序：钻孔灌注桩定位、钻机成孔(泥浆护壁)、第一次清孔、下放钢筋笼、下导管、第二次清孔、水下浇筑混凝土。
水泥搅拌桩止水帷幕：该项目止水帷幕采用500水泥搅拌桩，水泥搅拌桩中心距为350mm。
内支撑体系：压顶梁及支撑均采用现浇钢筋混凝土结构，混凝土强度等级为C30。
坑中坑局部加深2.65m，采用松木桩结合槽钢支撑进行支护。
......
共9张图，编制于2012年。

支撑平面布置图

坑中坑剖面图

立柱桩详图

基坑剖面图.dwg

基坑平面图.dwg

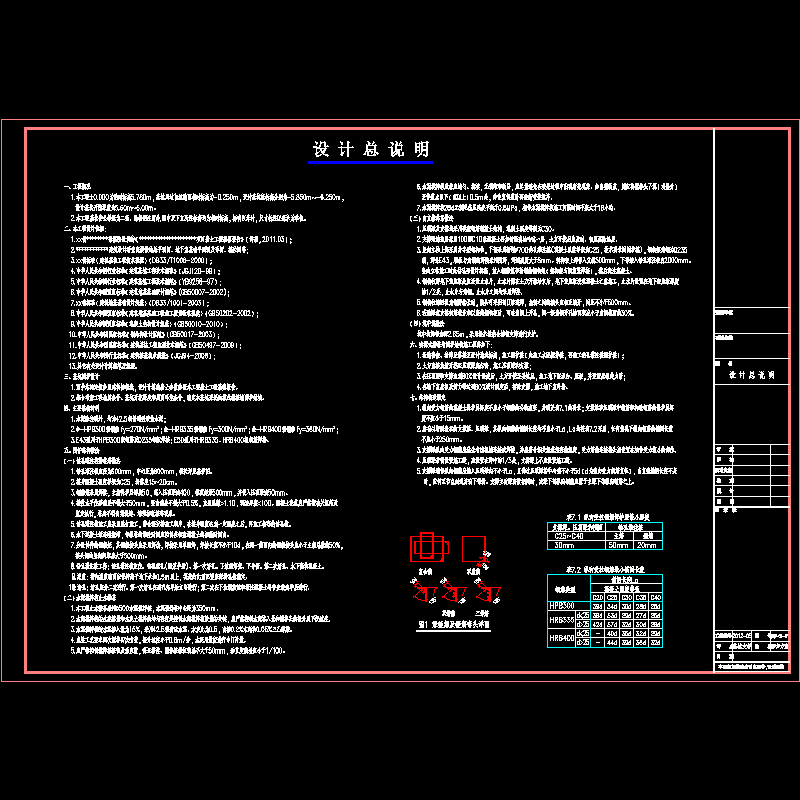

说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
