苏南地区挖深9米基坑的土钉墙剖面CAD图纸(塔吊基础)(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• AB段土钉墙支护示意图
• BC段土钉墙支护示意图
• CD、HA段土钉墙支护示意图
• 土钉墙面层构造示意图
• DE段简易支护示意图
• EF段土钉墙支护示意图
• FG段土钉墙支护示意图
• GH段土钉墙支护示意图
• 基坑分区及相对关系图轻型井点及管井布置图

附件详情

说明:
1、I期基坑挖至6.5米深时，在基坑坡脚插轻型井点管，井点管长6米，间距1.8米，共需布置4套。
2、I期基坑挖至基底时在中间插轻型井点管，管长6米，间距1.2米，共2套。这套轻型井点的总管、井点管及辅材需埋到垫层下面。
3、整个基坑（I、II期）外围共布置轻型井点降水设备7套，埋到垫层下面的轻型井点是4套。
4、在基坑开挖前做塔吊基础则每个基础需要用2口16米长管井降水，滤管长8米，共计6口管井，工期初定为25天，以后这6口管井可以继续启用这6口井辅助降水并兼作水位观测井。
5、轻型井点排出的水通过土建单位的排水沟排到集水坑或集水箱内，再用扬程大于20米的水泵将水抽至指定的地点。

轻型井点及管井布置图

AB段土钉墙支护示意图

BC段土钉墙支护示意图

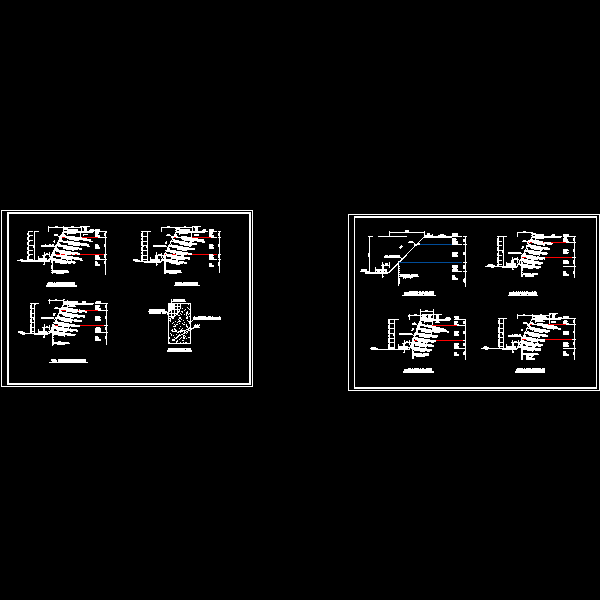

第 1 张图

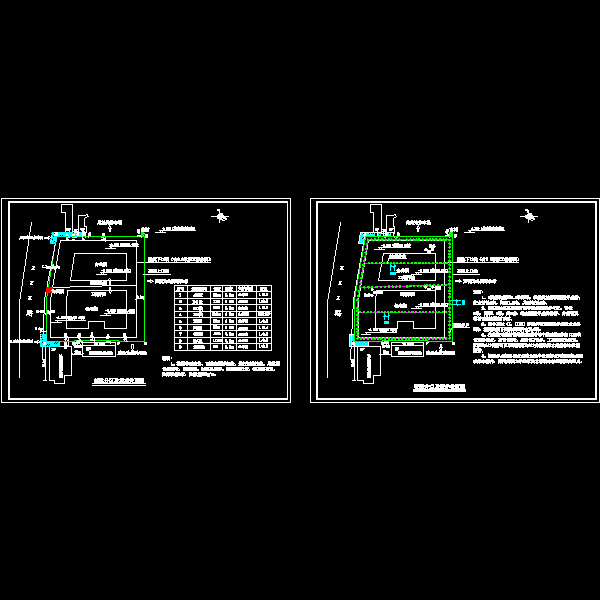

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
