该资料为 基坑工程土钉墙支护施工图设计

一、土钉墙设计与施工

从安全、经济、工期等角度考虑,结合郑州地区场地工程特点,采用土钉墙支护和自然放坡能够保证基坑

在开挖和使用期间的安全性要求,且经济,施工速度快。具体见剖面图。

1、土钉设计参数:土钉采用HRB400钢筋,直径为20~22mm,长度为6.0~10.0m。

2、土钉墙 施工工艺 流程:土方开挖→修边坡→土钉成孔→安放土钉→注浆→绑扎钢筋网注浆→土钉同加强筋焊接→设喷射砼厚度控制标志→喷射混凝土面层→养护。

3、土钉成孔采用人工洛阳铲,注浆采用素水泥浆,水泥采用P.O 42.5级,水灰比为0.5。

4、土钉成孔施工要求:孔深允许偏差%%P50mm,孔距允许偏差%%P100mm,孔径允许偏差%%P5mm,成孔倾角允许偏差%%P5%%%。

5、土钉成孔直径100mm,土钉每隔2000mm焊接一组对中支架。

6、钢筋网片:%06@250X250,分层开挖支护时各层钢筋网片要可靠连接。

7、面层:水泥采用P.0 42.5级,喷射砼强度为C20,土钉墙厚度为80mm。

8、加强筋:采用%214钢筋,在钢筋网上与土钉钢筋焊接且矩形布置,土钉端头焊接锚头材料同土钉,长度不小于50mm。

9、土钉施工前应查明土钉范围内地下管线,如施工过程与设计不符,要及时通知设计单位。

10、土钉须进行抗拔试验检测承载力,试验数量不小于土钉总数的1%%%,且不小于3根。

11、土钉注浆局部采用二次注浆,一次注浆把注浆管插入孔底,待孔体灌满浆体,增加止浆塞,一次注浆压力不小于0.5MPa,二次注浆注浆压力不小于1.5MPa,二次注浆时间间隔严格控制,土钉水泥掺入量不小于30KG/m。

二、相关图片

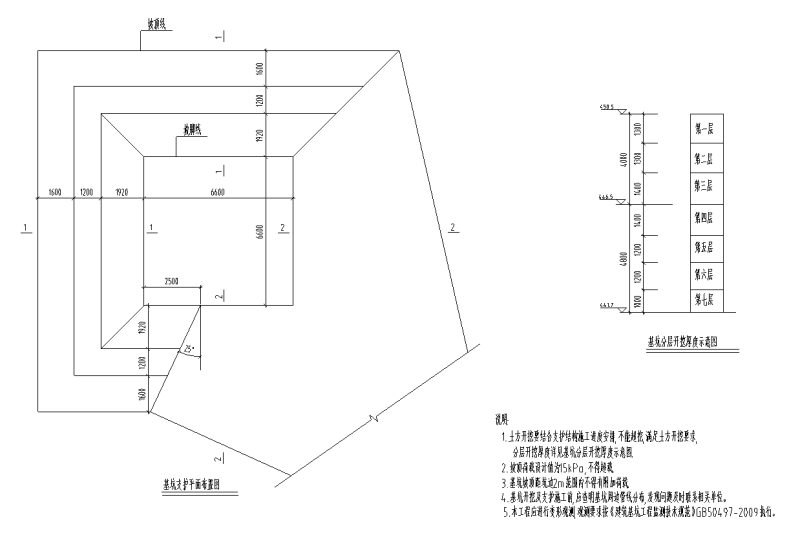

第 1 张图

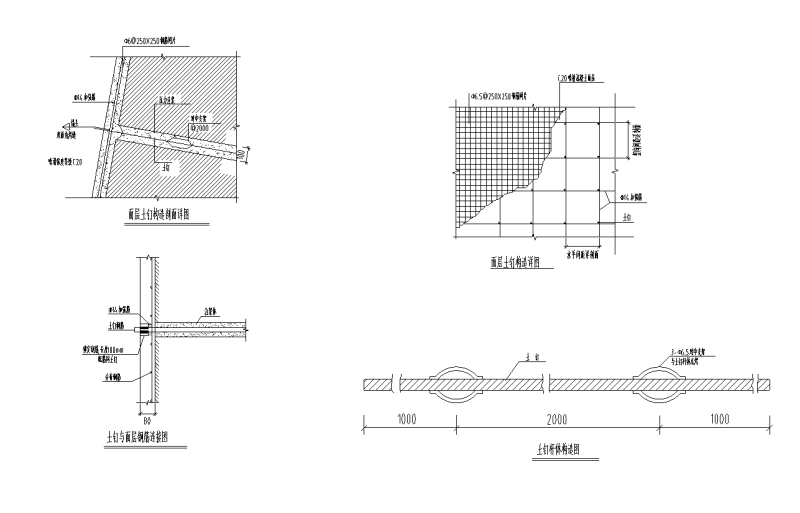

土钉墙支护大样图

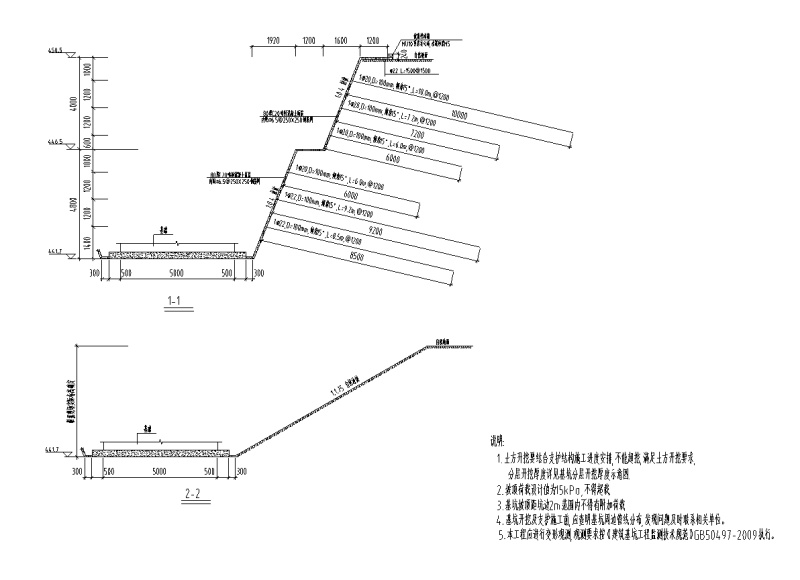

土钉墙支护剖面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
