一份BLM结构体系别墅结构施工图纸（建筑施工CAD图纸）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：其他结构
• 钢结构：轻钢结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 参考图纸：78张
• 设计年代：近代

附件详情

该项目是TPDE节能环保住宅项目，主要结构类型：主体建筑为BLM结构体系。总建筑设计面积：347.37平方米，建筑层数：地上2层；一层层高3.60米,二层层高3.10米,总建筑高度(檐口下皮）：7.700m。抗震设防烈度为8度。
结构专业该资料包含： 结构设计说明 、配件表，基础柱、梁平面图，预埋件布置图，柱脚布置图，墙内圈梁布置图，梁配筋图，结构平面图，特殊连接节点，屋面 结构设计说明 ，檐口底面吊顶图，檩条布置平面图，屋架立面图等共计51张图。
建筑专业该资料包含：设计说明，平面图，立面图，剖面图，平面 节点图 ，材料做法，门窗表，门窗详图等共计27张图。
分享投稿时间：近几年。

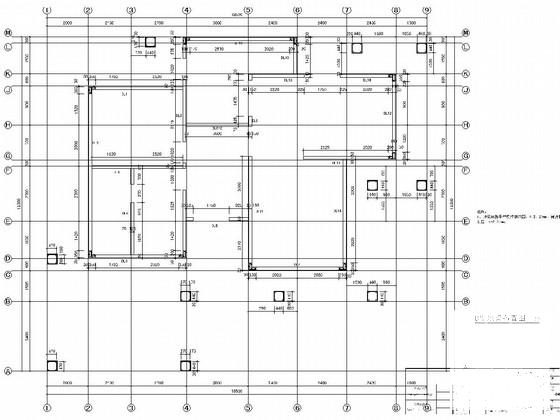

地梁布置图

二层结构 平面布置图

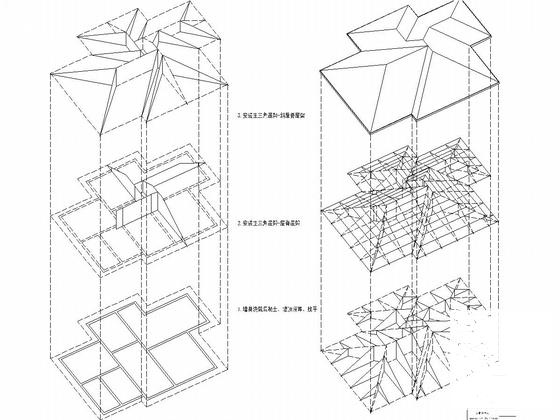

屋面构成及施工顺序示意

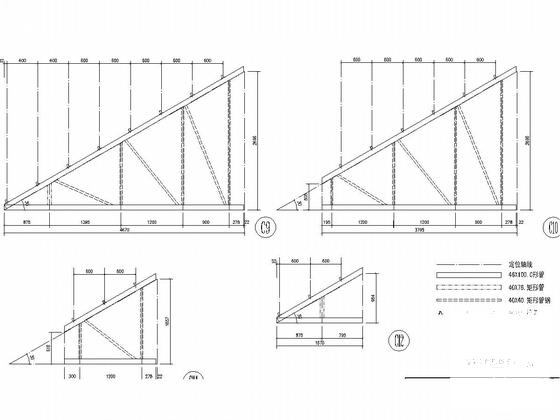

屋架立面图

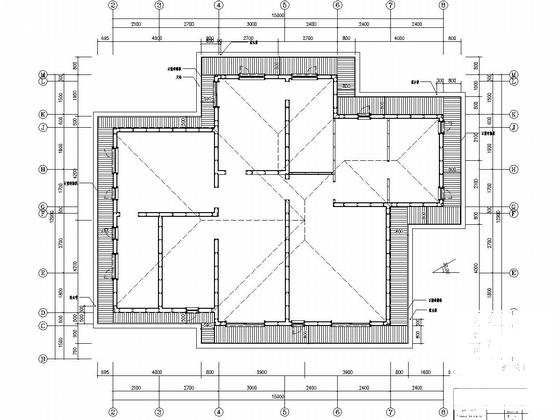

檐口底面吊顶图

钢节点详图

平面节点

二层平面图

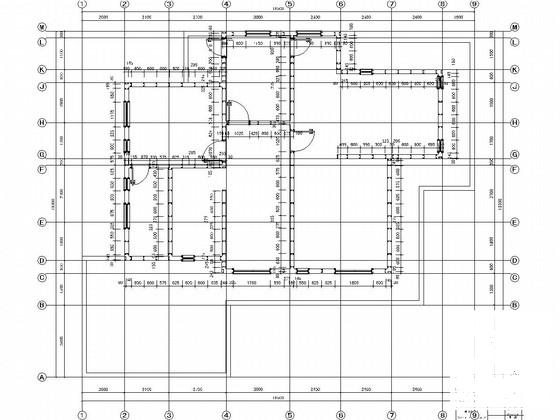

二层圈梁布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
