建筑类别：交通建筑
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：轻钢结构
-
基础形式 ：条形基础, 独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
参考图纸：17张
-
设计年代：近代
附件详情
该项目是新能源汽车股份有限公司大门，共一层，建筑面积245.54平米。钢框架结构，屋面采用有檩体系屋面。柱结构采用箱型钢柱（现场焊接），梁结构采用热轧H型钢，屋面檩条采用冷弯薄壁型钢，基础采用柱下独立基础，墙下条形基础，抗震设防烈度为六度（0.05g）。
结构专业该资料包含：钢
结构设计说明
，基础平面布置图，柱脚节点
平面布置图
，柱脚详图，屋面层钢梁布置图，节点详图，梁配筋平面图，板配筋平面图，共计11张图。

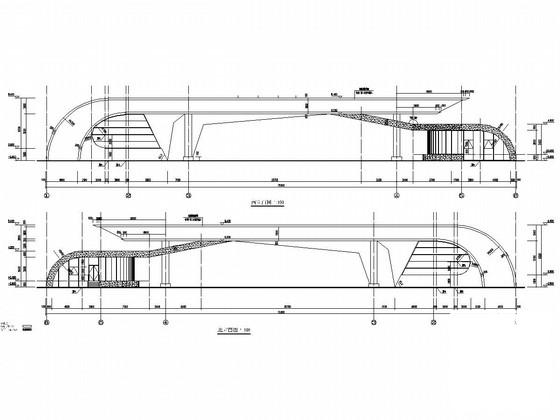

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，门窗表，共计6张图。
分享投稿时间：近几年10月。

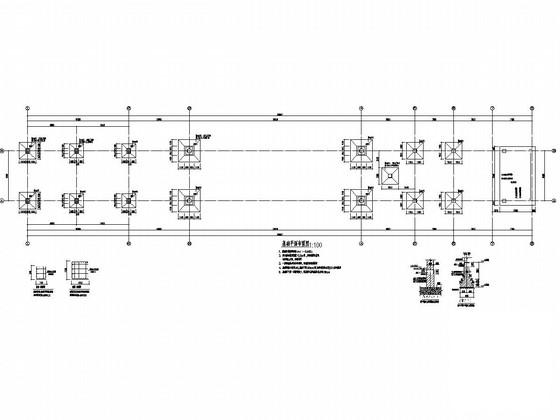

基础平面布置图

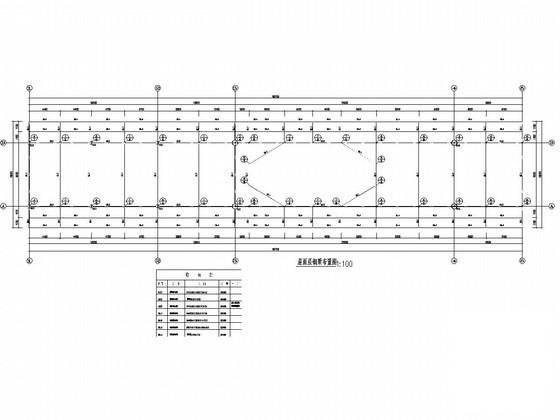

屋面层钢梁布置图

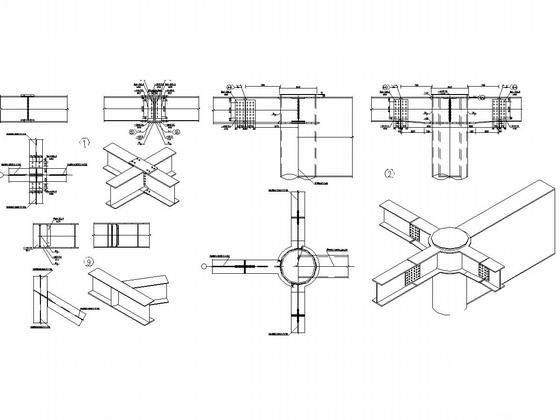

节点详图

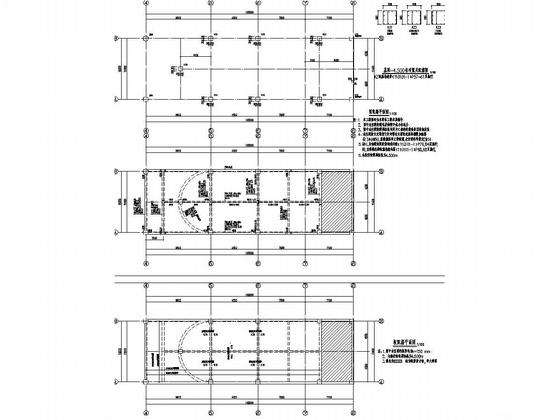

梁板柱配筋平面图

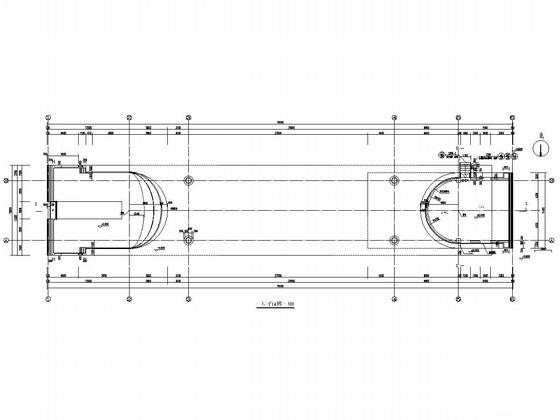

一层平面图
柱脚详图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
