一份3栋3层钢框架结构商业楼结构CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该项目是是居住小区商业楼项目，共计3栋，钢框架结构，地上3层，楼面结构:钢承板,栓钉与梁焊接厚铺6@150钢筋网,C25混凝土浇筑的组合楼板，柱脚均采用刚接，梁、柱为等截面热轧H型钢，柱-梁连接采用翼缘焊接腹板栓接连接。

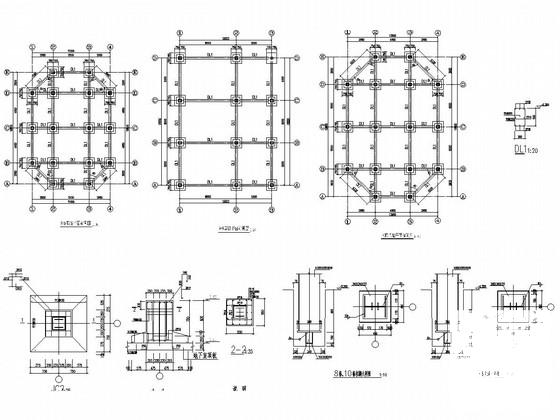

该资料包含：钢 结构设计说明 ，标准焊接大样，基础施工图，各栋结构 平面布置图 ，节点大样图等共计13张图。

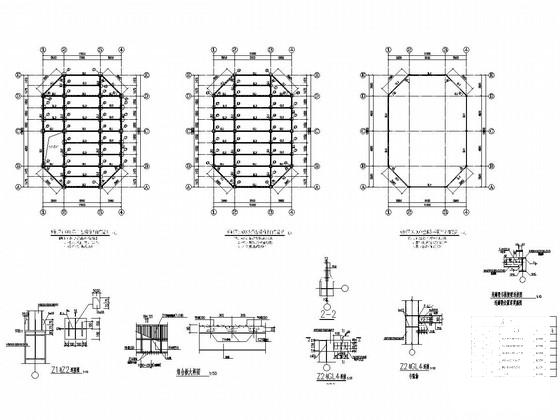

8栋结构平面布置图

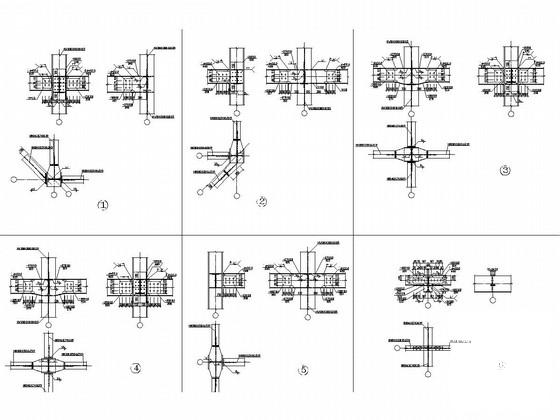

节点大样图

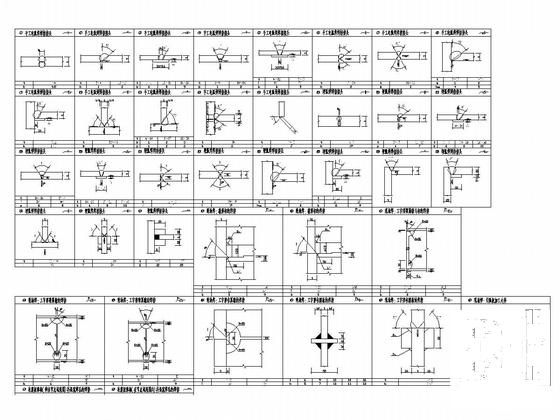

标准焊接大样

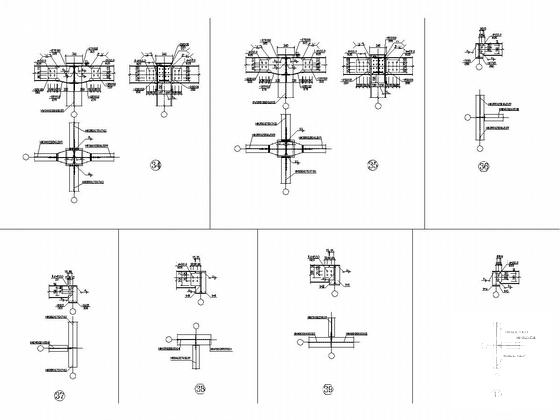

节点大样图

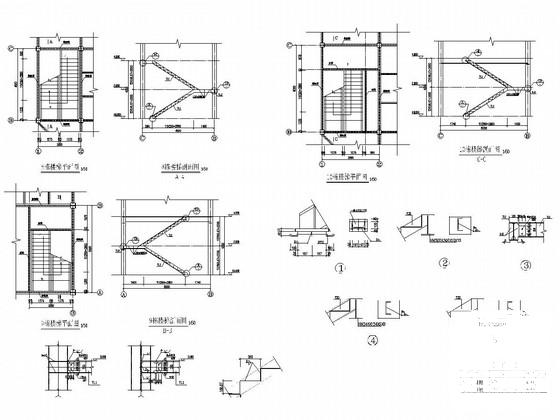

楼梯施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-9 17:24:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
