一份公园茶社钢框架结构CAD施工图纸(异形结构)(檩条安装)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐饮
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：6张

附件详情

结构设计总说明、柱网定位及钢柱布置图、柱网定位及基础布置图、顶面钢梁布置图、茶社钢结构轴测图、顶面檩条布置图共6张图纸。

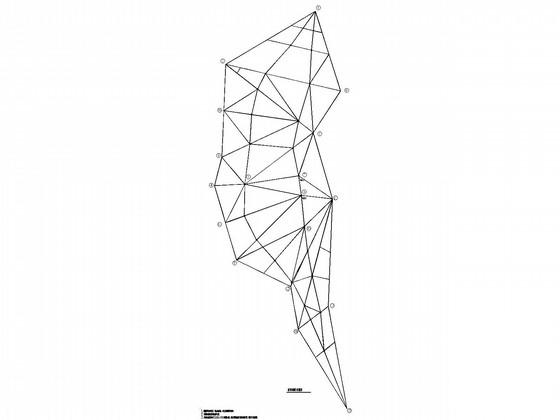

顶面钢梁布置图

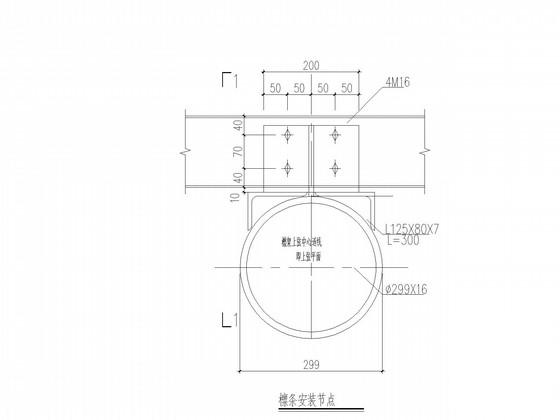

檩条安装节点

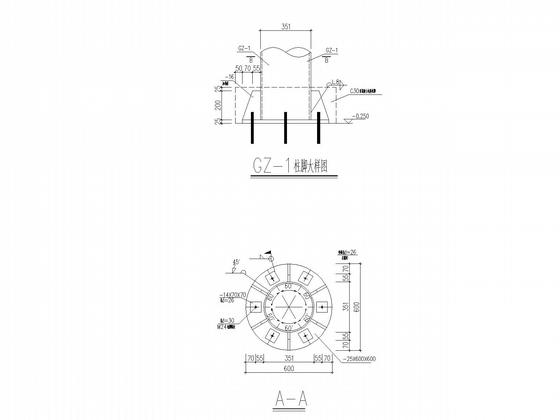

柱脚节点

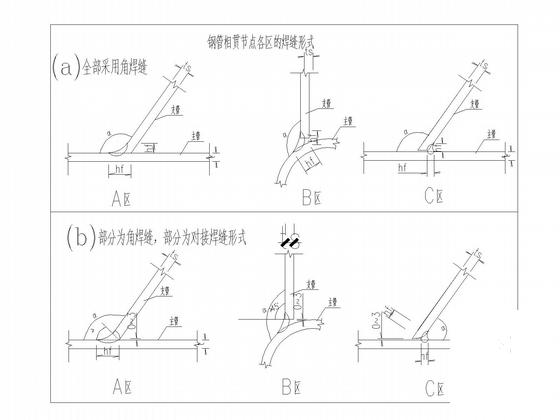

钢管相贯节点各区的焊缝形式

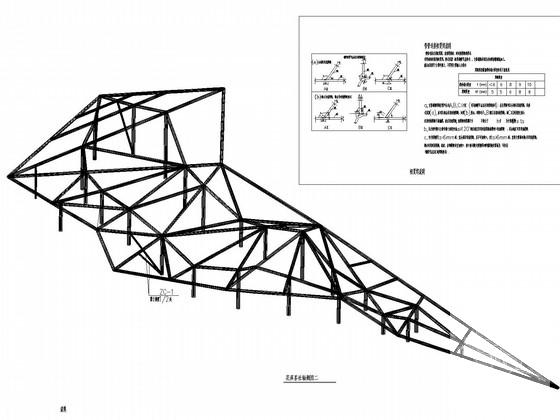

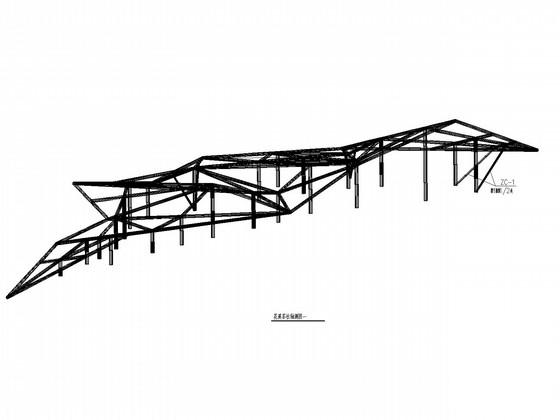

轴测图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
