一份24米跨3层门式刚架结构厂房结构CAD施工图纸（建筑图纸）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目是容器车间厂房项目，跨度24米，地上3层，总建筑面积3155.10平方米，总建筑高度为13.30米，抗震设防烈度为7度，刚架基础设计等级为丙级。
该资料包含： 结构设计说明 ，基础布置图，锚栓布置图，吊车梁布置图，吊车梁布置图，檩条布置图，墙梁布置图，柱间支撑布置图，钢架图，楼面结构布置图；建筑设计说明，平面图，立面图，剖面图等共计15张图。
分享投稿时间：近几年。

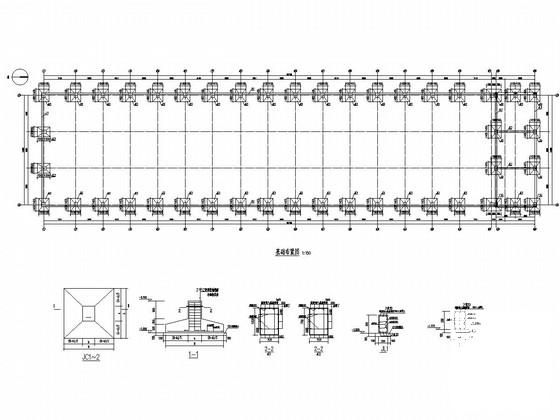

基础布置图

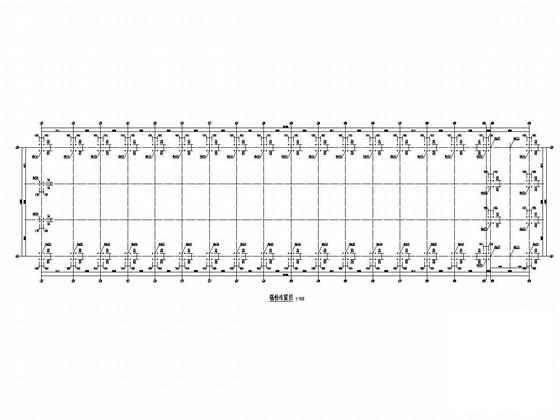

锚栓布置图

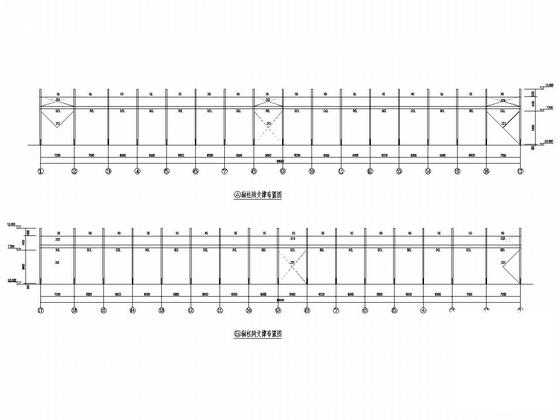

柱间支撑布置图

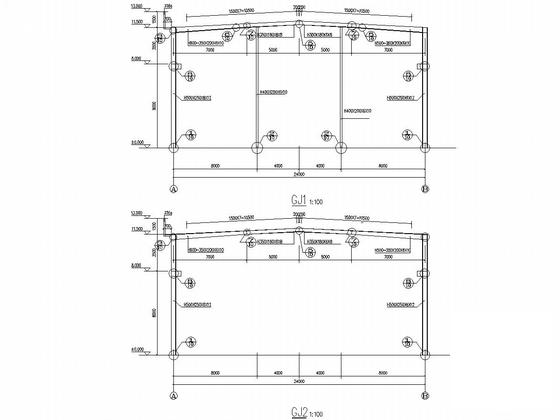

钢架图

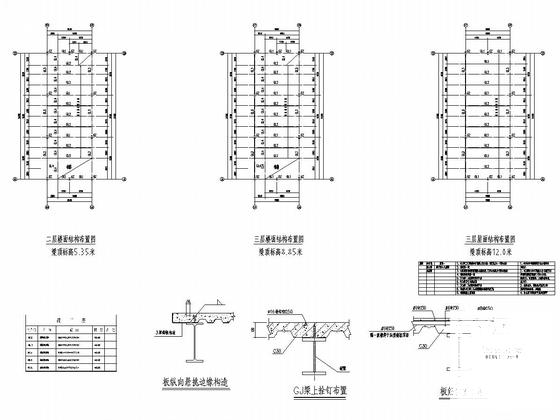

三层楼面结构布置图

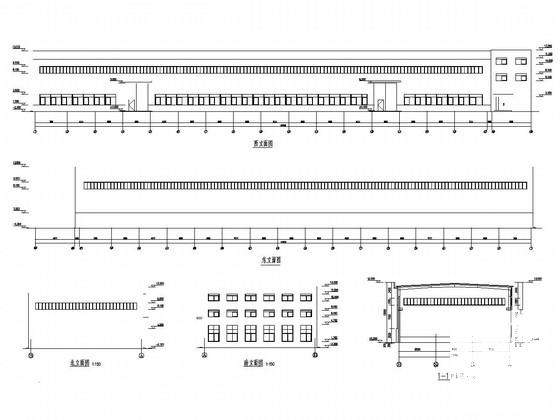

平面图

吊车梁布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
