一份50立方米容积20米高倒锥壳给水塔结构CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：农业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢筋混凝土结构
• 抗震设防烈度：7度抗震
• 风压：0.85kN/平方米
• 参考图纸：9张

附件详情

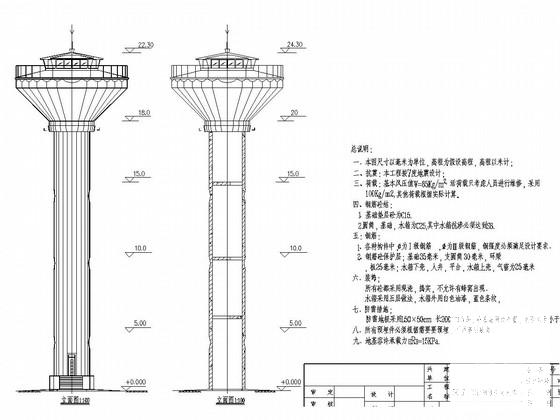

该项目是50立方米容积20米高倒锥壳给水塔，内容包括：总说明，正立面图，基础结构图，水箱结构图，支筒结构图，门窗结构图等共计9张图。

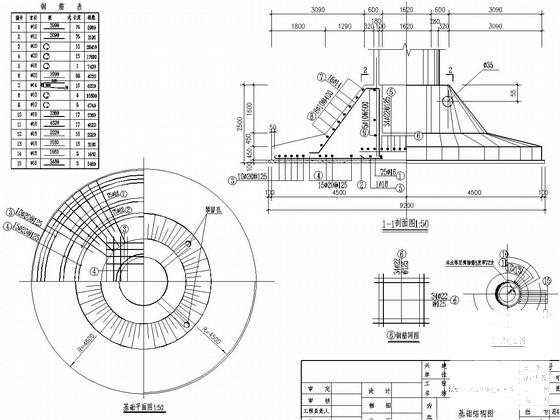

基础结构图

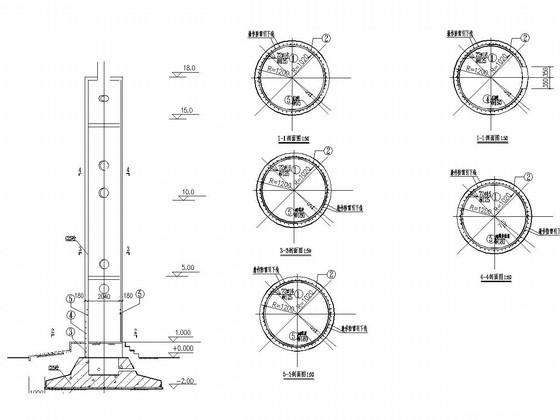

支筒结构图

门窗结构图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-9 14:07:12上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
