一份小型灌区工程CAD施工图纸(倒虹吸，共11页)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本图纸为灌区工程施工图：内有土坝、倒虹吸、灌渠、道路、桥涵等工程施工图，包括坡头及主引渠断面图、渠道断面图及灌渠涵洞(管)图、反虹吸图、公路断面图、公路涵洞图 土坝 平面布置图 、土坝横剖面图、溢洪道布置图等。
11页，

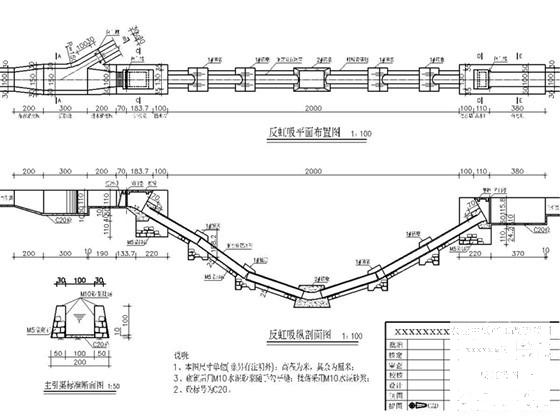

反虹吸施工图

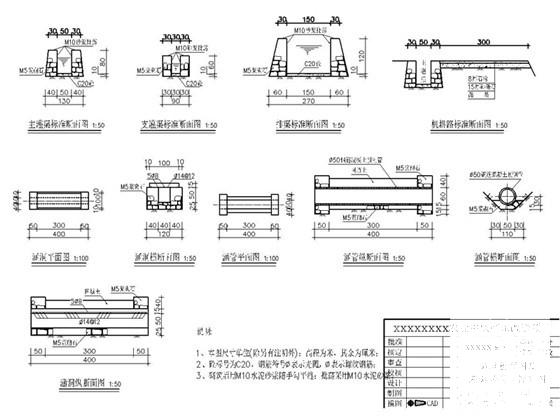

渠道断面图及灌渠涵洞(管)图

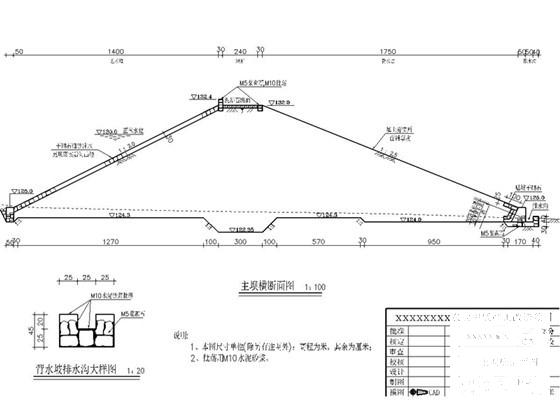

土坝横剖面图

第 1 张图

第 2 张图

第 3 张图

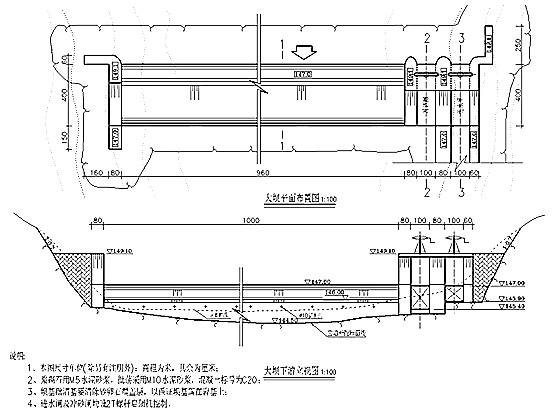

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
