灌区输水渠道节水改造工程CAD施工图纸(干渠).dwg

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该图纸为灌区续建配套工程中干渠节水改造施工图，施工内容涉及机耕桥、泄洪闸、分水涵管、人行桥等。 　　【工程主要施工图纸】 　　1、平面施工图；2、渠道纵剖面施工图；3、渠道典型横断面施工图；4、人行桥结构图；5、分水涵管结构图；6、泄洪闸平面施工图；7、泄洪闸结构图。 　　19张，

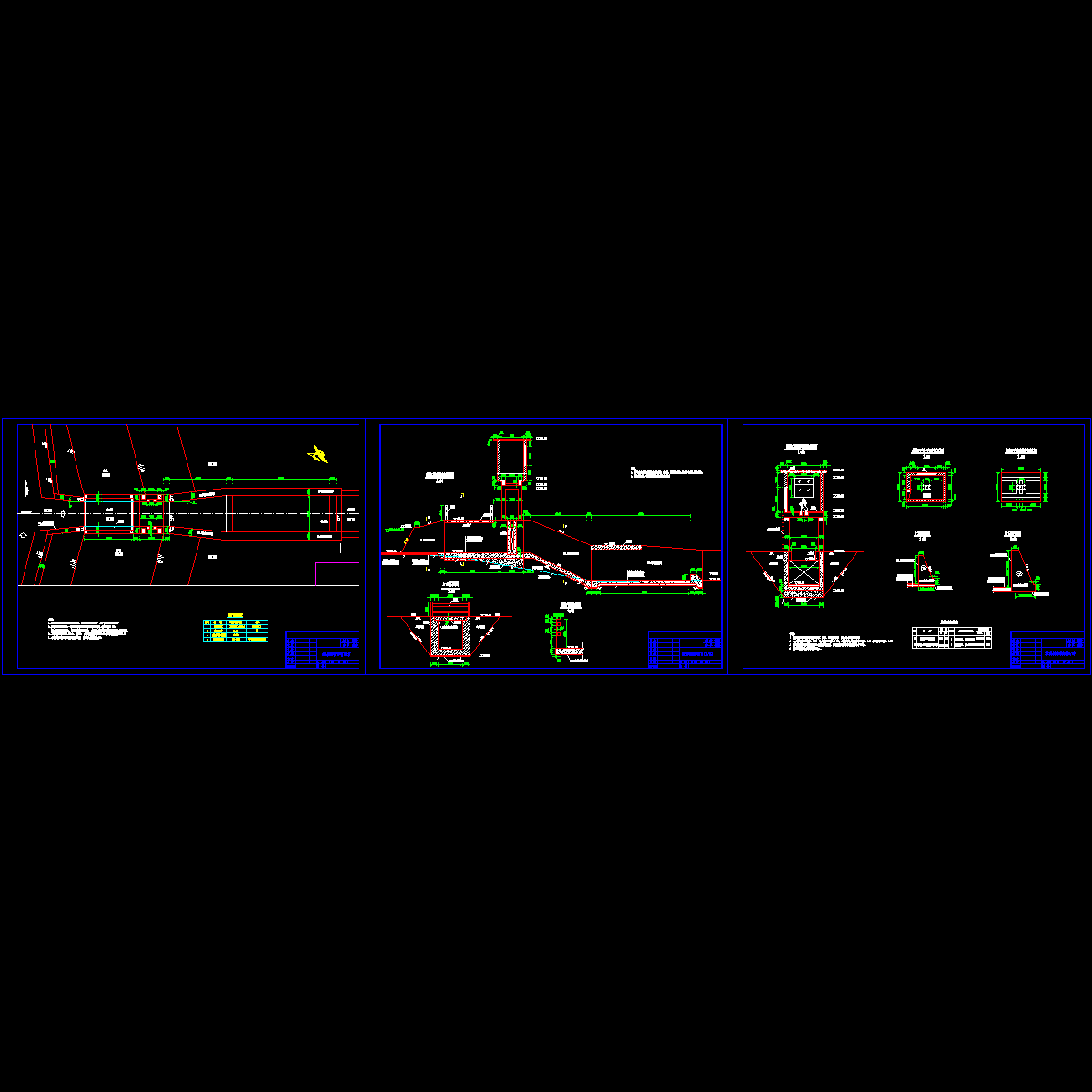

01～03-泄洪闸.dwg

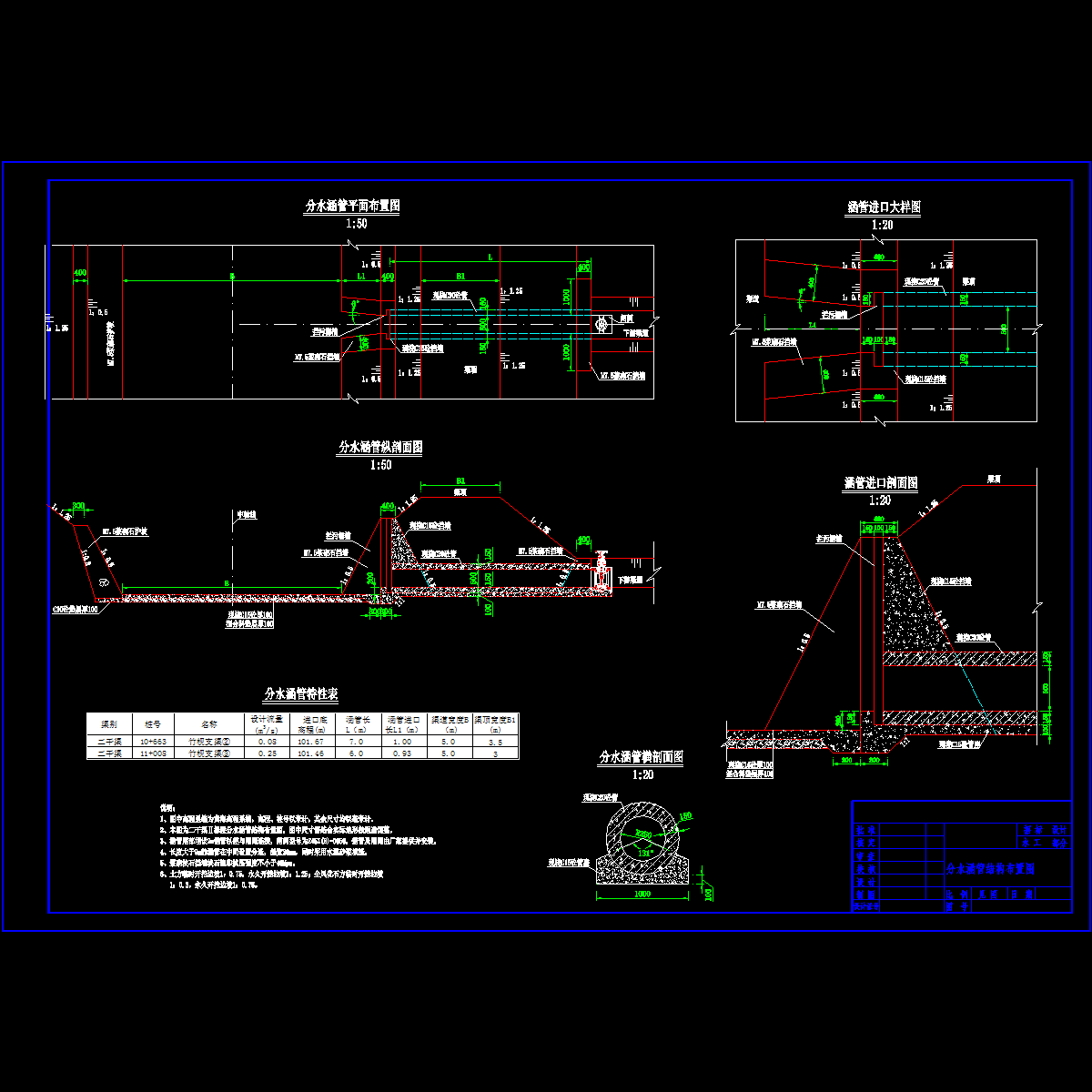

04-分水涵管.dwg

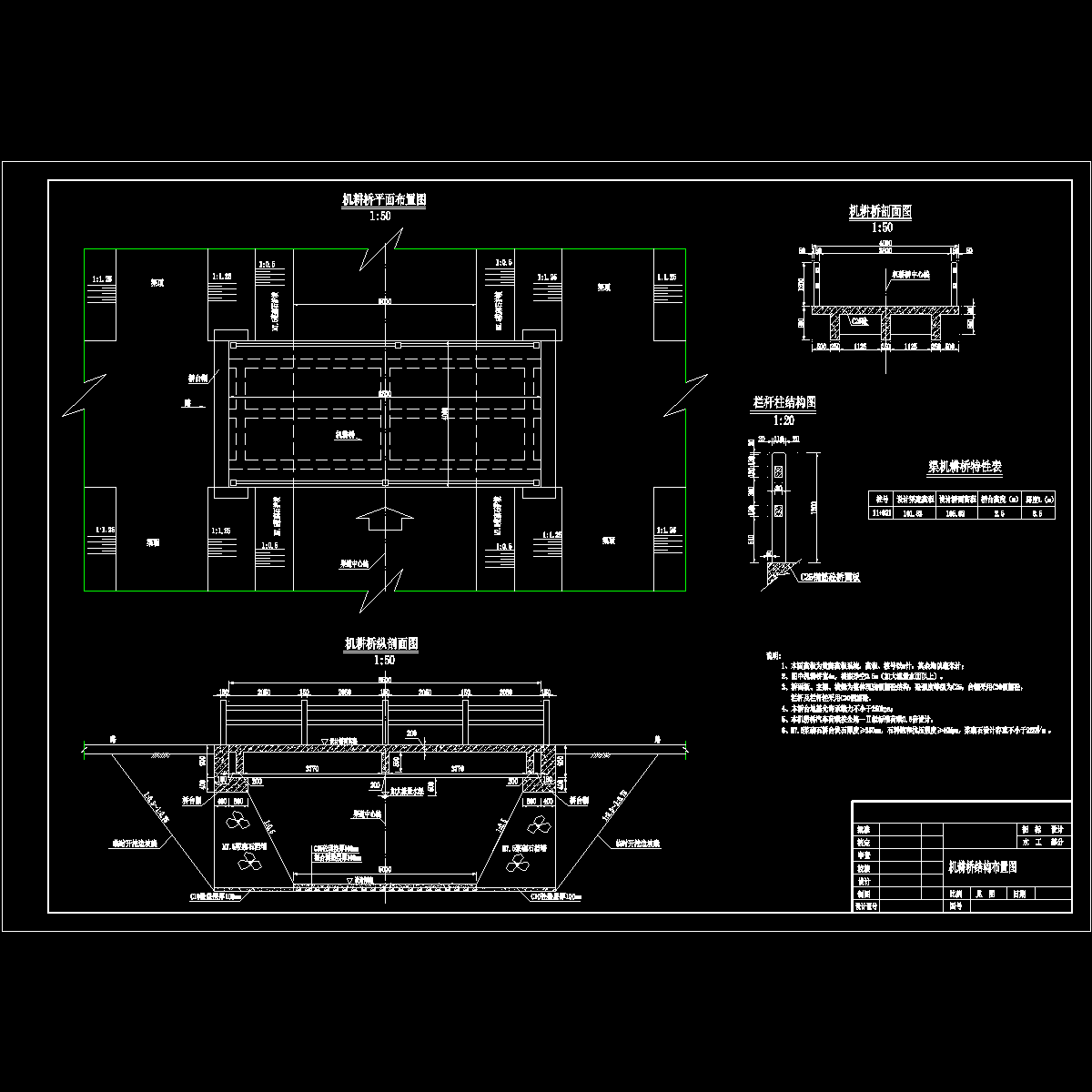

05-机耕桥.dwg

06-人行桥桥.dwg

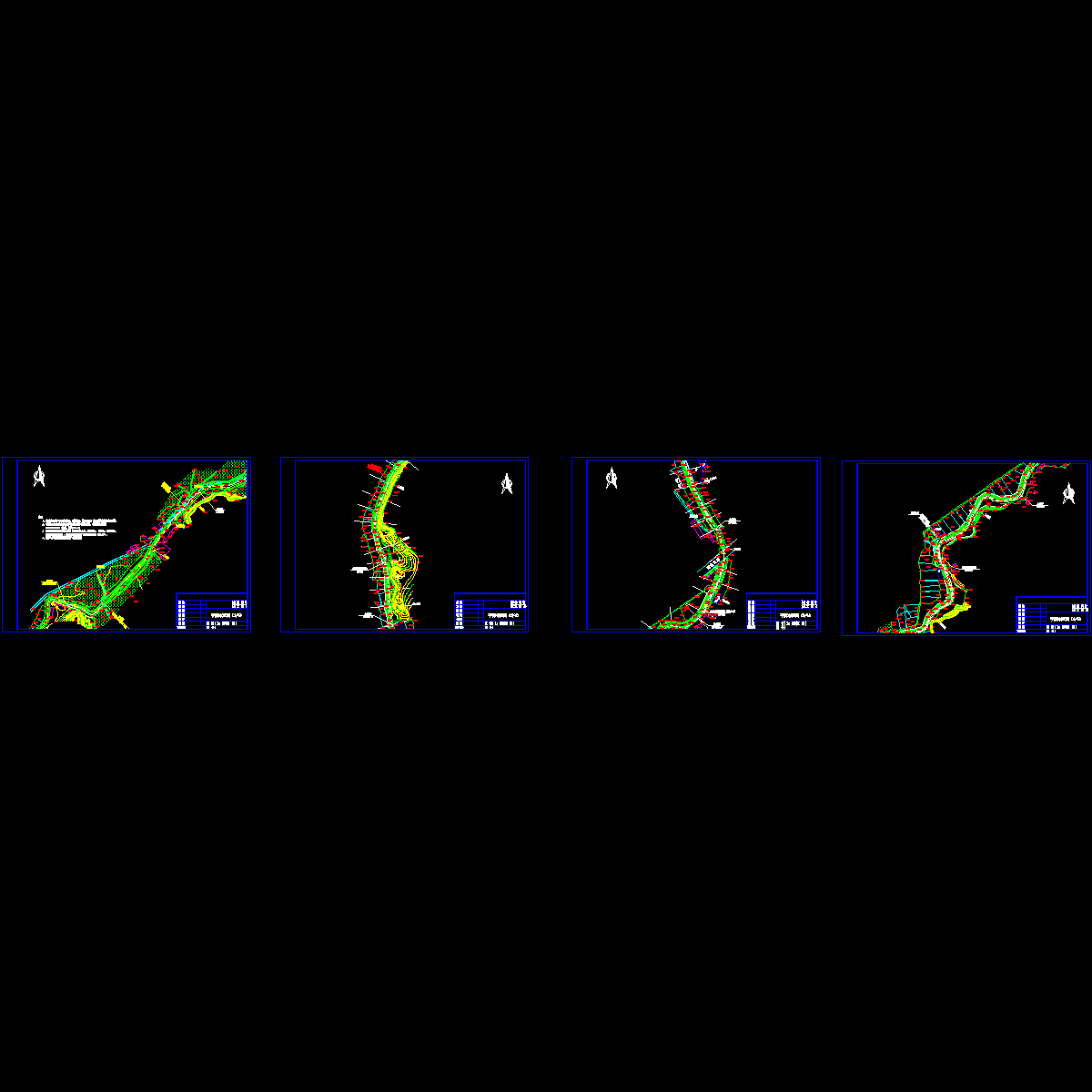

平面图01-04.dwg

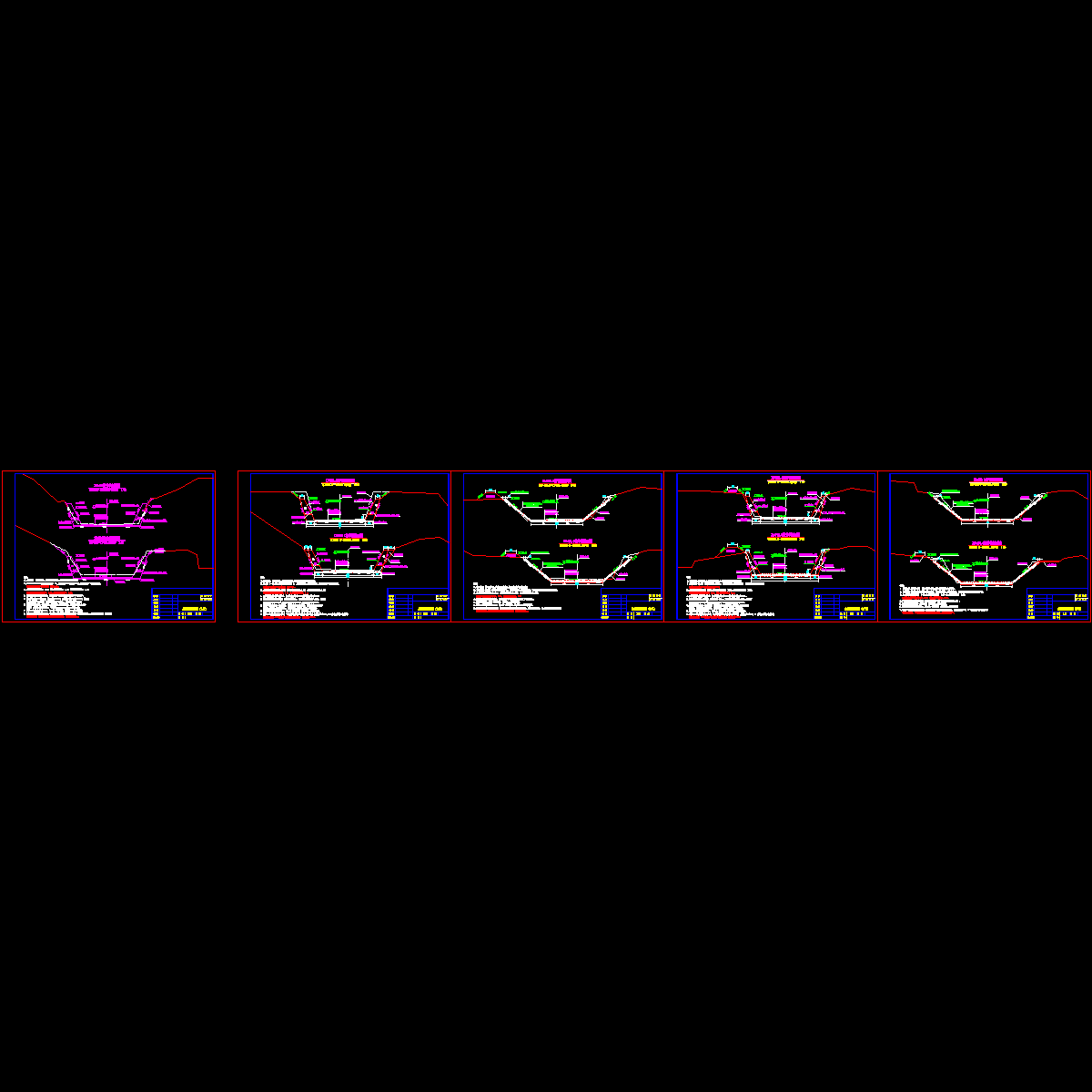

横断面09-13.dwg

纵断面图05-08.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
