病险水库整治工程CAD施工大样图(大坝输水低涵).dwg

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为病险水库整治工程施工图，施工项目涉及大坝、溢洪道、输水低涵、防汛道路、启闭设施及护坡工程。 　　【工程主要施工图纸】 　　1、总平面施工图；2、底涵开挖施工图；3、防汛道路施工图；4、大坝加固施工图；5、启闭设施施工图；6、输水低涵结构图；7、竖井溢洪道改造工程施工图；8、管座施工图；9、坝顶硬化大样图；10、干砌石护坡施工大样图；11、贴坡排水大样图；12、下游踏步施工图；13、截水墙结构图。 　　【大坝整修施工方法】 　　1、大坝上游坝坡整修：先对原有现浇砼护坡进行拆除，再对坝坡进行削坡，设计坡比为1：2.5，采用300mm厚干砌石护坡，以下设置100m厚卵石垫层和100mm厚砂石垫层。 　　2、大坝下游整修：先对坝坡按坡比1：2.0进行培厚加固，采用草皮护坡。坝体排水采用背水坡脚设置贴坡排水，排水体沿坝脚布置，再设置排水沟，全长84.00m。排水沟每10m设置一条伸缩缝，缝宽20mm,缝内填塞沥青杉木板。 　　10张，

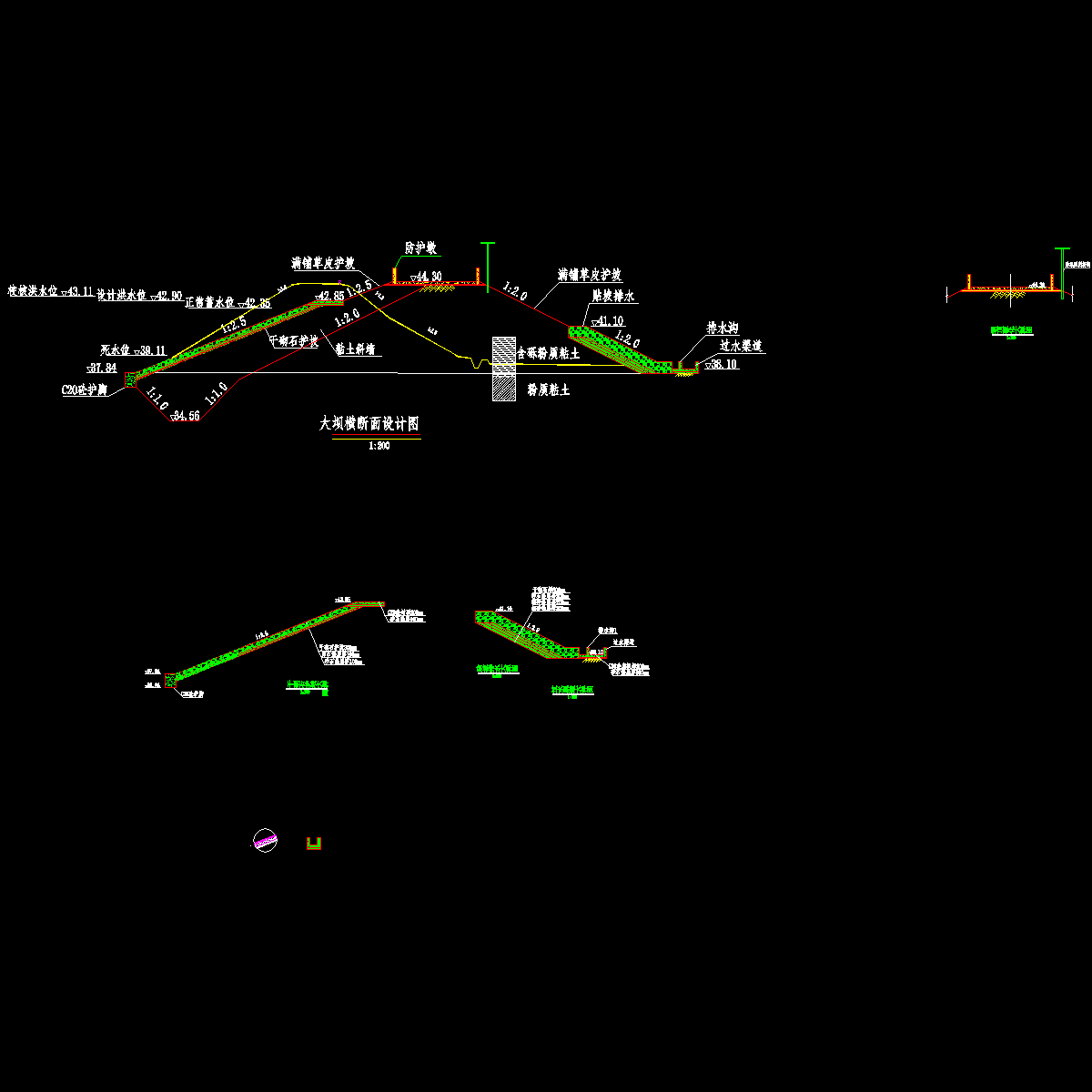

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
