坝体帷幕灌浆工程CAD施工图纸(病险水库).dwg

0 主题	0 帖子	1442 积分

Rank: 8 Rank: 8

发表于 2020-10-17 11:03:19 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该资料为病险水库坝体帷幕灌浆工程施工图，包括大坝防渗施工图、冲抓回填钻孔施工详图、帷幕灌浆钻孔施工详图、帷幕灌浆与冲抓回填搭接详图、坝基帷幕灌浆纵剖面施工图等。图纸设计到位，图面整洁，具有一定的参考价值。　　2张，编制于2010年。

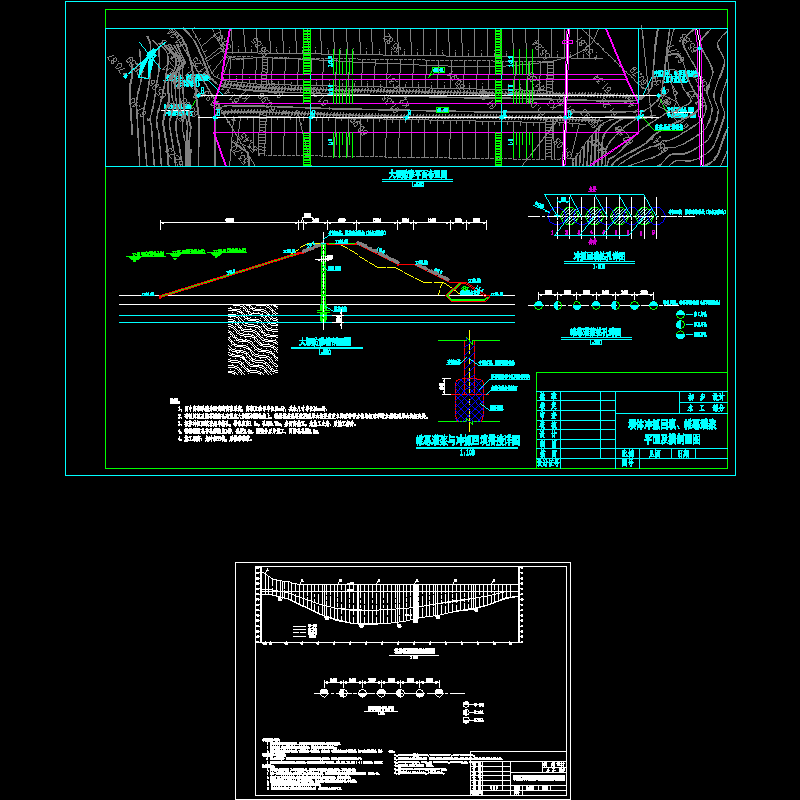

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

296.93 KB
