中学室内篮球馆强电电气CAD图纸(低压配电系统)(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 项目地址：江西
• 设计：低压配电,建筑物防雷,接地安全，电气照明

该附件为江西高安中学室内篮球馆电气图纸

一、本建筑屋属三类防雷建筑,有屋面女儿墙沿屋面女儿墙顶内暗敷设避雷带,避雷带采用-25x4

镀锌扁钢作防雷避雷带,暗敷在女儿墙面的抹灰层下,抹灰层不能大于5mm厚,屋面的所有金

属物体(包括装饰钢屋架)应与避雷带焊接 ,不同标高的应连成一个整体通路,预计雷击次数为:

0.1279次/年。

二、说明:

1.本层照明线路采用BV-500 3x2.5导线,穿优质阻燃PC20PVC硬塑管沿墙段暗敷,沿钢屋架处明敷。

2.球场灯光在灯光控制室内专用照明箱控制。

3.照明接线按各照明配电箱配电系统馈出回路相序严格接线,每个馈出回路线要求独立穿管敷设,不得共管穿线敷设。

4.灯具安装高度为灯具底边缘相对所在地坪的高度,安装时灯具供货商须提供相应的技术服务。

5.在一层地坪敷设的所有管线,要求采用镀锌钢管埋地敷设,室外埋深0.8米,室内埋深0.3米。

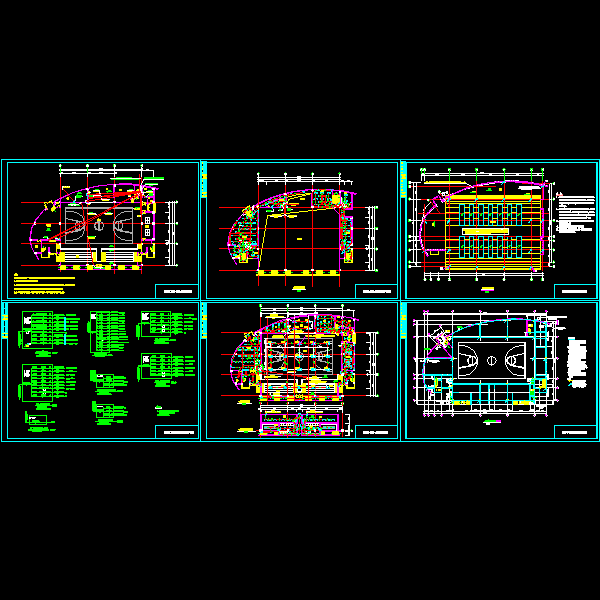

江西高安中学室内篮球馆电气图纸

一层电力配管平面图

二层

屋顶

低压配电系统平面图

球馆一层照明平面图

基础接地平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
