大型餐厅电气CAD施工图纸(低压配电系统)(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一．设计依据

1．建筑概况：该项目位于邓州市二高中学校院区内。地上四层，建筑主体高度20.70米，总建筑面积为10000余平方米。建筑结构形式为框架结构，现浇混凝土楼板。

2．相关专业提供给的工程设计资料；

3．各市政主管部门对初步设计的审批意见；

4．甲方提供的设计任务书及设计要求；

5．中华人民共和国现行主要标准及法规（略）；

6. 其他有关国家及地方的现行规程、规范及标准。

二．设计范围

1．该项目设计包括红线内的以下电气系统:1）电力配电系统；2） ；3）建筑物接地系统及安全措施；

三．电力配电系统：1.低压配电系统采用~220/380V放射式与树干式相结合的方式，，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。

四．照明系统：照明、插座分别由不同的支路供电，照明为单相二线，插座为单相三线，所有插座回路均设剩余电流断路器保护。低于2.4m的灯具外壳与PE线可靠连接，平面图上不再示出。

五．设备选择及安装：

1.各层照明配电箱均为暗装；高度为底边距地1.4m；配电柜落地安装。

2.照明开关、插座均为暗装，除注明者外，插座均为单相两孔 三孔安全型插座。底边距地0.3m。 开关底边距地1.3m，距门框0.2m。

3.消防控制盘底边距地1.4m。

六.电缆、导线的选型及敷设

1.普通照明支线穿塑料管暗敷在楼板或吊顶内。

2. PE线必须用绿/黄导线或标识。

3. 所有穿过建筑物伸缩缝、沉降缝、后浇带的管线应按国家、地方标准图集中有关作法施工。

4. 平面图中所有回路均按回路单独穿管，不同支路不应共管敷设。各回路 N、PE线均从箱内引出。

地下室动力平面图

配电柜系统图

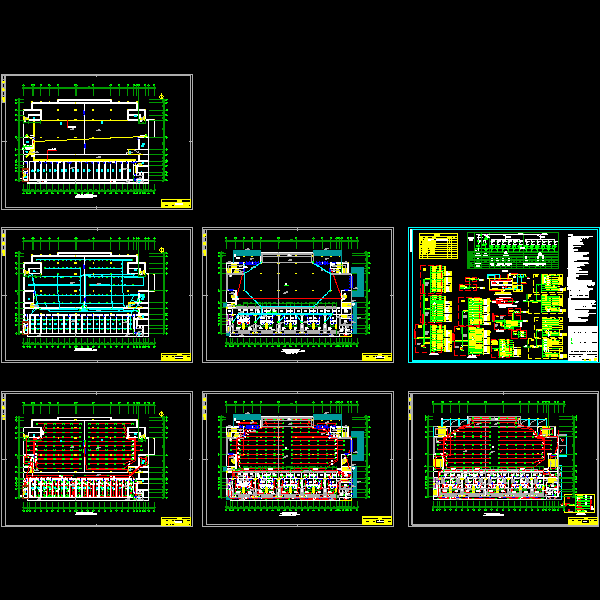

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
