18层大型住宅小区高低压配电系统CAD施工图纸（甲级院设计）

附件详情

该项目为四川省乐山市某大型住宅小区高低压配电系统图。负荷等级为一级，电源为一路10KV电源加一台800KW自备柴油发电机，设置应急母线段，设置10KV高压配电室一座（直流操作），四座变配电室，共7台800KVA变压器。

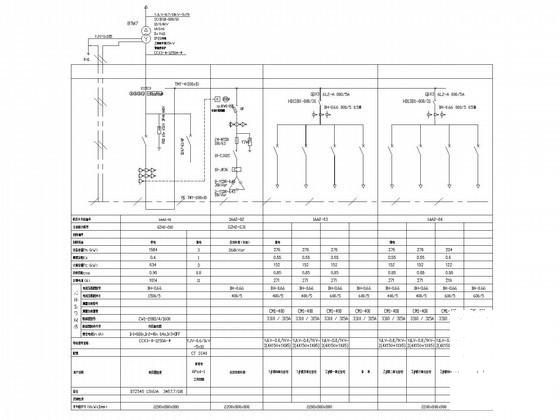

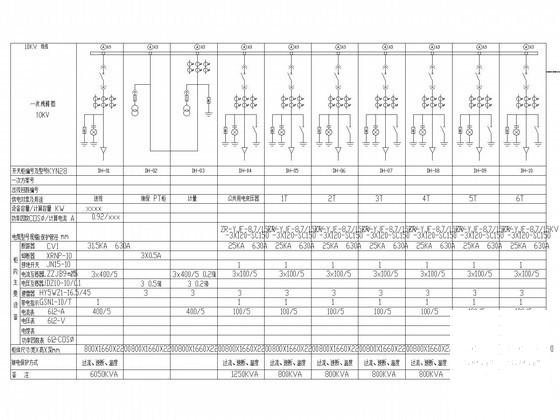

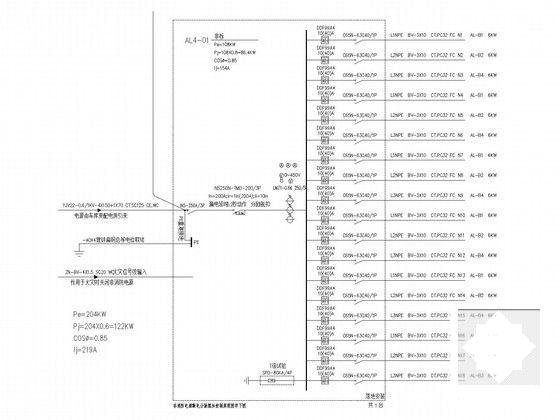

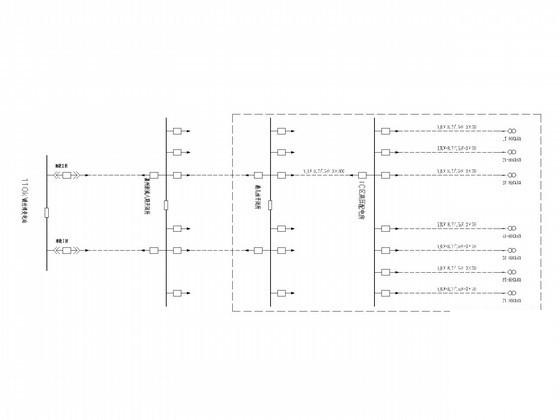

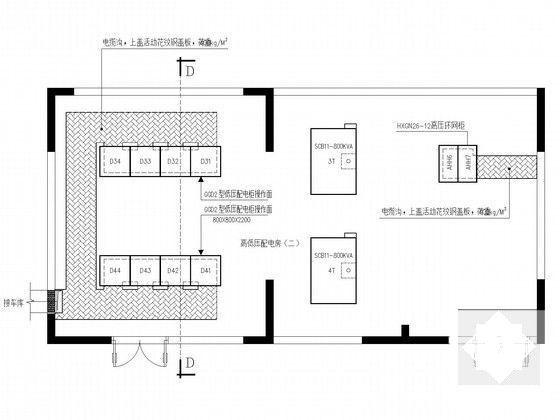

图纸内容包括：10KV高压配电系统图，0.4KV低压配电系统图，住宅竖向配电系统图，柴油发电机低压配电系统图，10KV高压配电室、0.4KV变配电室平面布置图，刨面图，接地平面图，地沟平面图， 照明平面图 等。附带10KV电缆线路工程预算书。
