车站电气系统CAD施工图纸(低压配电室)(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

车站 施工图

一、设计范围:本项目负责新建站舍照明、动力、通信、消防的配电及防雷保护等。

二 设计容量:290.71KW :其中照明97.27KW , 通信 15kw ,动力 161.34kw,消防17.1KW。

三 、配电方式:采用三相五线制。站舍设低压配电室,电源从室外变电所及变台接引,电缆进户。

四、配线方式:照明及动力均采用铜线穿镀锌钢管沿地面、墙、现浇板暗敷设,导线除标注外均2为BV-500V-2.5mm。穿三条导线及以下管径为Φ15.穿四条导线及以上管径为Φ20,插座回路2，导线均为BV-3*4mm G20 ,其它见图纸标注。管线过伸缩缝时增设接线盒。

五、照明:候车室.进站大厅,出站口.售票厅均采用金属卤化物光源,灯具型号见图例。安装在吊棚上的灯具按土建装修图灯位进行安装。

六、图纸展示

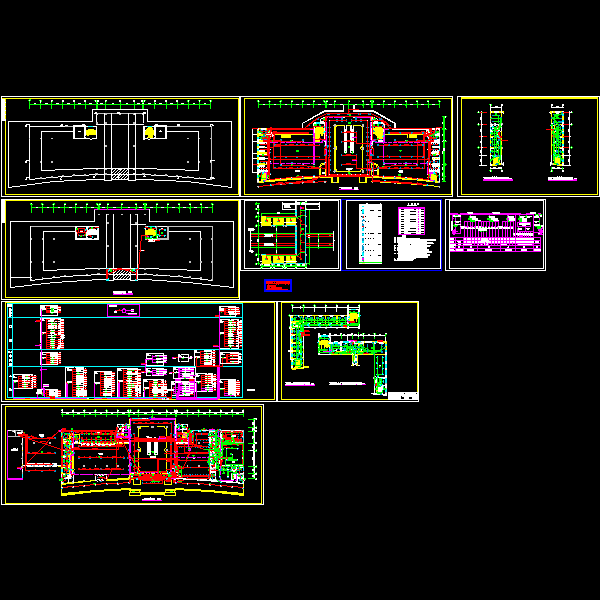

部分图纸展示

二层照明平米图

系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
