商住楼电气CAD图纸(低压配电系统)(dwg)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一.低压配电系统采用～220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式供电。消防电梯的供电，应在其机房设置自动切换装置；消防风机在其最末一级配电箱处设置自动切换装置；

二.应急照明采用双电源在低压配电房切换后，采用末端应急照明灯具自带蓄电池的配电形式。本子项所有塑壳断路器的短路分断能力不低于25KA，微断短路分断能力不低于4KA.

三.配电线路设短路和过负荷保护，对于突然断电比过负荷造成的损失更大的线路，该线路仅设短路保护跳闸，过负荷只报警不跳闸；用于消防电动机的断路器仅设短路脱扣保护，热继电器过负荷保护只输出报警信号而不跳闸。住户配电箱进线开关设自恢复式过、欠电压保护.漏电断路器均采用电子式。

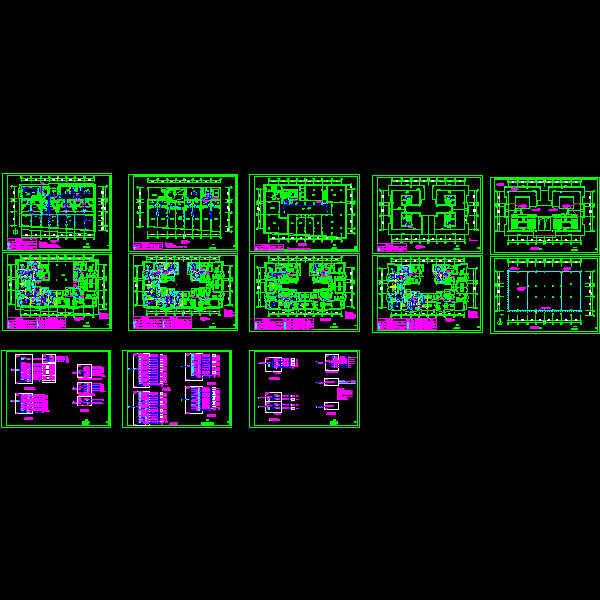

四、图纸展示

插座

配电

配电系统图

系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
